2. 操作画面与各种按钮
2-21
第 2 章 基本操作

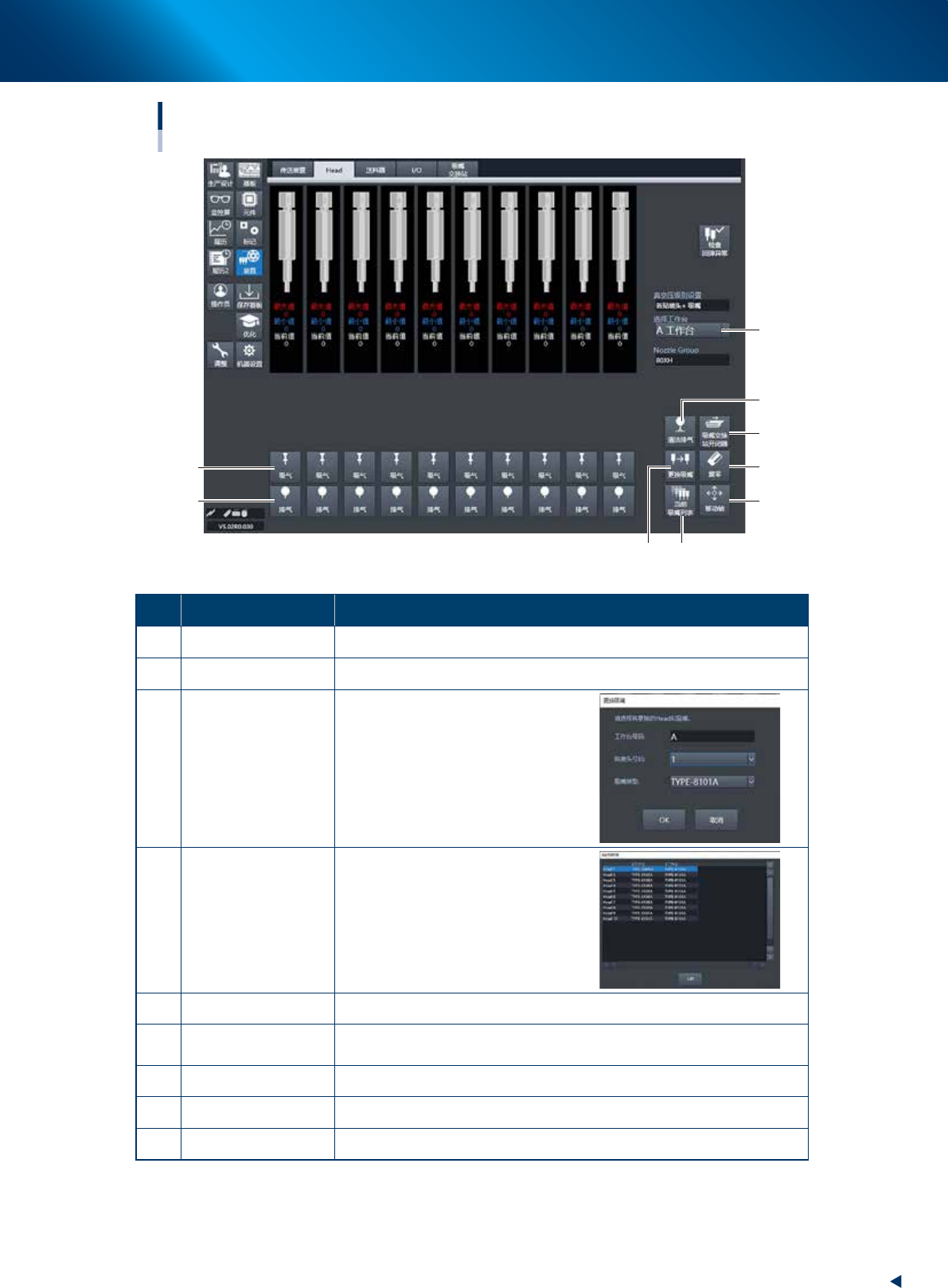

[装置] -“Head”画面
HM贴装头单元
1
2
7
6
43
5
9
8
26215-KMX-00
按钮名 功能
1 吸气 打开或关闭各贴装头的吸气。
2 排气 打开或关闭各贴装头的排气。
3 更换吸嘴
显示“更换吸嘴”对话框，指定贴装
头 (Head) 和吸嘴类型进行吸嘴更换。
4 当前吸嘴列表
显示当前贴装头 (Head) 上所安装的
吸嘴类型的列表。
5 移动轴 需要移动轴时使用。与“传送装置”的 [ 移动轴 ] 按钮相同。
6 复零
各贴装头下方显示负压的最大值、最小值、当前值。
按此按钮，使最大值、最小值复零。
7 吸嘴交换站开闭器 打开或关闭吸嘴交换站的开闭器。
8 清洁排气 显示是否进行吸嘴轴排气的确认画面。
9 选择工作台 从下拉框中选择需要显示的工作台。
2. 操作画面与各种按钮
2-22
第 2 章 基本操作
█

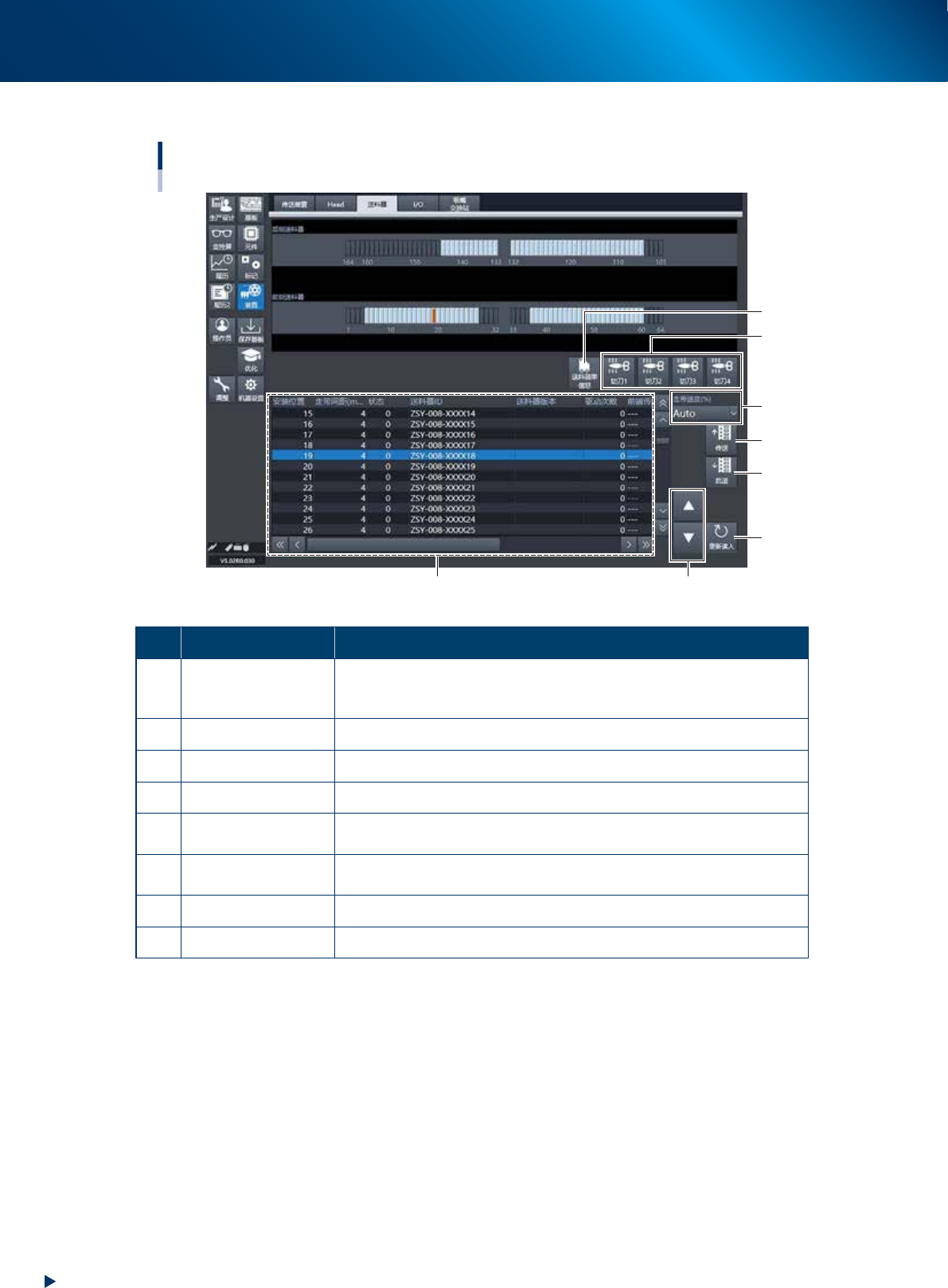

送料器手动操作画面
[装置] -“送料器”画面
2
4
7
8
3
5
1
6
26216-KMX-00
按钮名 功能
1 送料器信息
显示安装在送料器架上的送料器的相关信息。
“状态”栏里显示的号码为错误编号。
关于错误的内容与解决方法，请参阅《ZS FEEDER 用户操作手册》。
2 送料器架信息 可以确认送料器架内板卡的版本。
3 切刀 打开或关闭切带器。
4 走带速度 走带速度，可在“标准〜 90、80、10...％”的范围内从下拉框中选择。
5 传送
使在送料器信息中选定的送料器向前传送 1 个间距的料带。
每按 1 次按钮，就按照设定的间距使料带向前传送 1 个间距。
6 后退
使在送料器信息中选定的送料器向后退回 1 个间距的料带。
每按 1 次按钮，就按照设定的间距使料带向后退回 1 个间距。
7 重新读入 清除送料器的当前状态 ( 内存 )，重新读入。
8 上下箭头按钮 上下移动光标。
2. 操作画面与各种按钮
2-23
第 2 章 基本操作
█

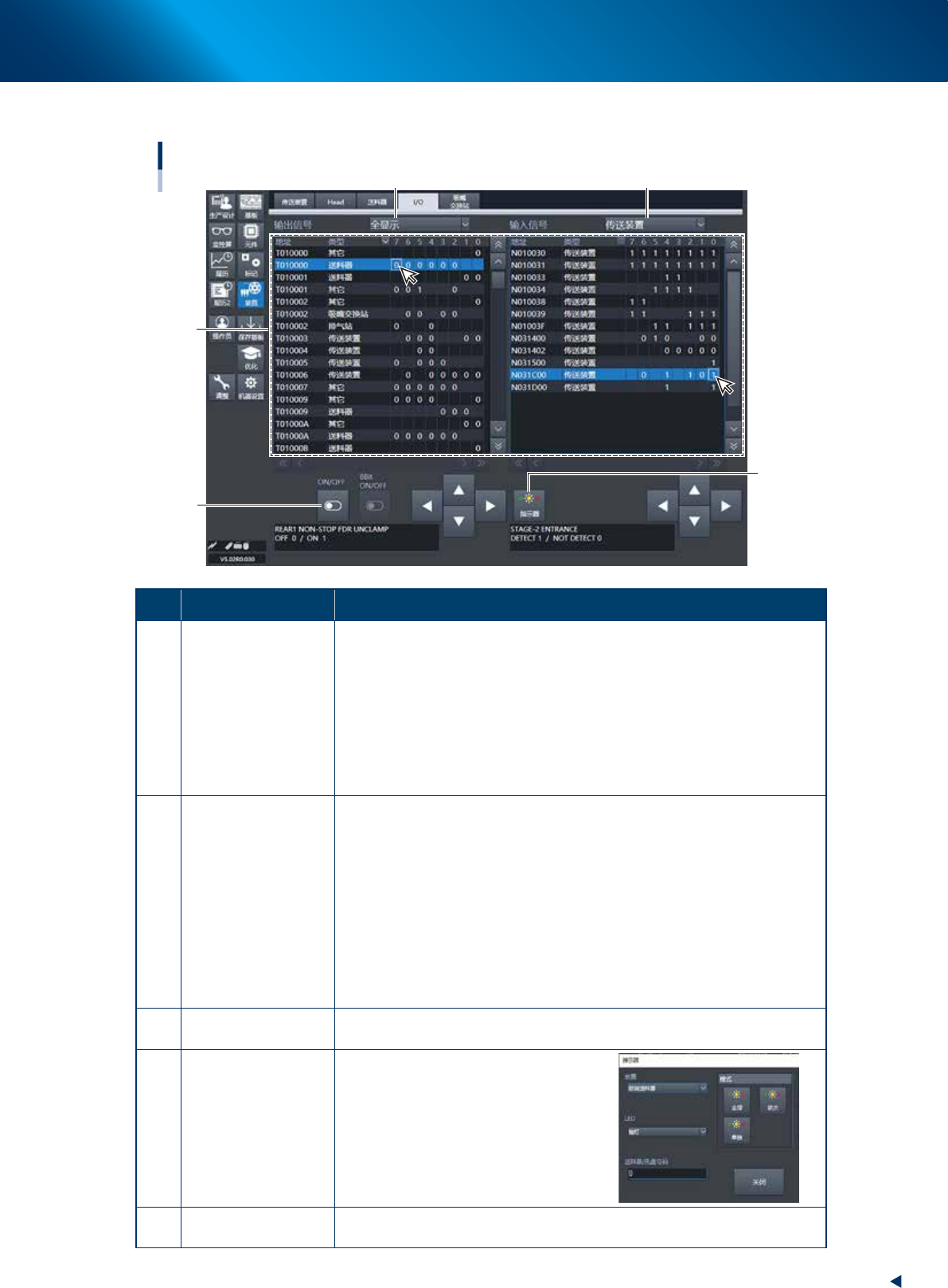

I/O 手动操作画面
[装置] -“I/O”画面
1 2
3
5
4
26217-KMX-00
名称 功能
1 “输出信号”下拉框
从下拉框中选择需要查看的输出信号。
• 送料器
• 吸嘴交换站
• 传送装置
• Head
• 排气站
• 废弃站
• ATS
• 其它
2 “输入信号”下拉框
从下拉框中选择需要查看的输入信号。
• 联锁
• 原点极限
• 送料器
• 吸嘴交换站
• 传送装置
• 废弃站
• Head
• ATS
• 排气站
• 其它
3 [ON/OFF] 按钮
可以确认输出信号的阀门动作等，还可以根据需要强制输出。
点击任意的信号选择之后，按 [ON/OFF] 按钮，可以打开或关闭选定的输出信号。
4 [ 指示器 ] 按钮
使前侧、后侧送料器与托盘供料装置等
的指示器分别亮灯。
亮灯模式可以选择“全部”“依次”“单独”。
5 信号显示区
显示传感器、阀门类的当前状态。
用光标选择需要查看的传感器或阀门的地址，其 I/O 的内容会显示在画面下部。
