3. 贴装头单元
1-12
第 1 章 各部的名称与功能
RM 贴装头单元的左右有 Z 轴单元和 V 轴单元。
Z 轴单元，是吸附、贴装元件时以压杆使吸嘴轴下降的单元。
V 轴单元，通过使机械阀上下移动来切换吸附、贴装元件时所需要的真空或空气。
n
要点
使机械阀下降，则给吸嘴轴供气。使机械阀上升，则吸嘴轴与真空管连接。

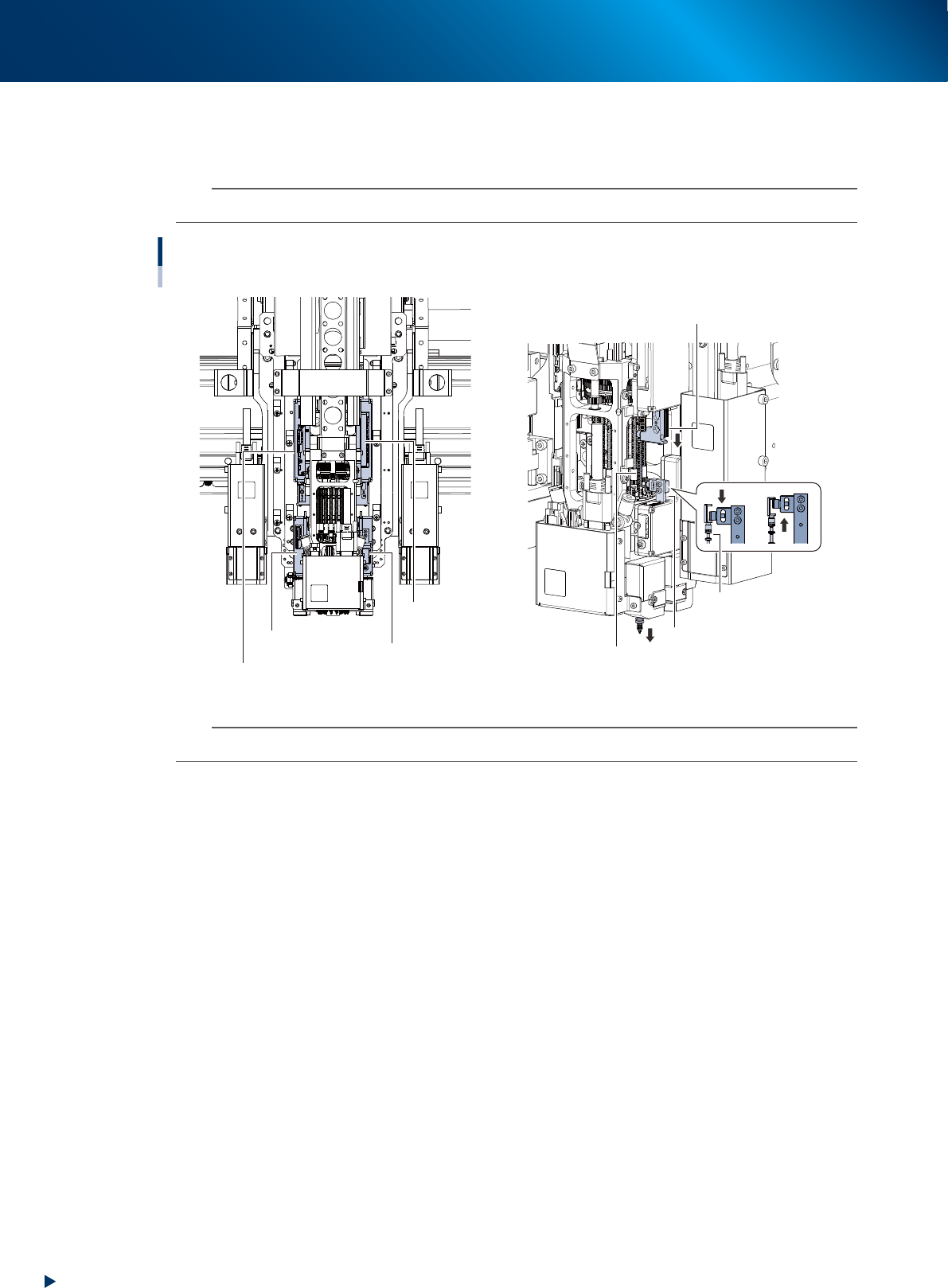

RM 贴装头单元
Z轴与V轴
压杆 1 侧 Z 轴单元
压杆 1 侧 V 轴单元
压杆 2 侧 Z 轴单元
压杆 2 侧 V 轴单元
压杆1 侧 V 轴单元
压杆 1
吸嘴轴
机械阀
25110-KMX-00
n
要点
RM 贴装头单元采用的不是真空发生器方式，而是采用贴片机内置式真空泵产生负压 ( 真空 ) 来吸附元件。
此外，RM 贴装头单元除了基准标记识别相机之外整个贴装头单元还可以上下移动 (HZ 轴 )。由此，RM 贴装头
单元可以吸附、贴装最大高度达 6.5mm 的元件。
3. 贴装头单元
1-13
第 1 章 各部的名称与功能

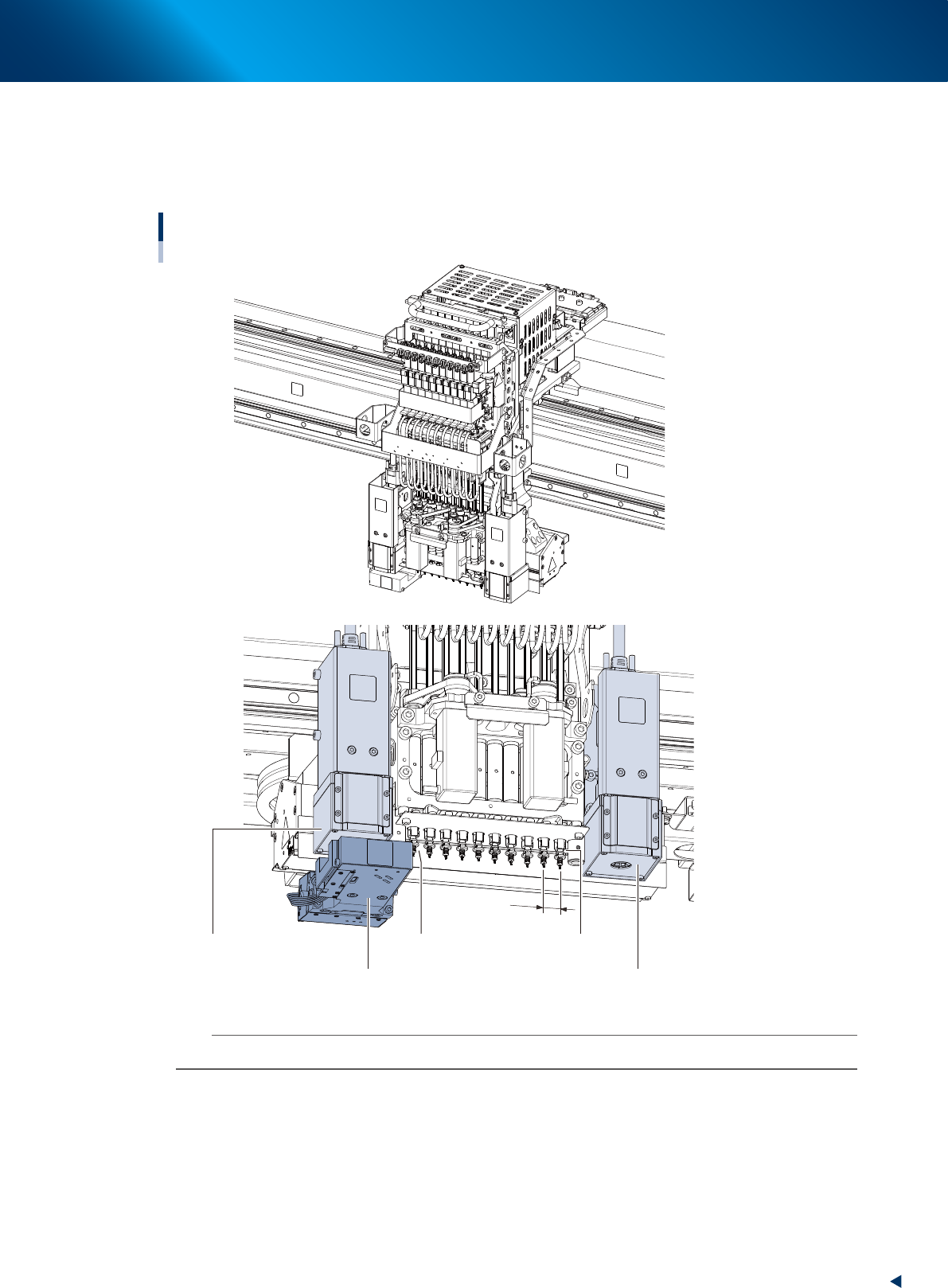

3.1.2 HM 贴装头单元
HM 贴装头单元装有 10 个吸附、贴装元件的贴装头。
各贴装头可吸附的最大元件高度为 15mm。
贴装头单元两侧装有 2 个基准标记识别相机，下部装有扫描相机单元。
HM 贴装头单元
扫描相机单元
10 号贴装头
1 号贴装头
基准标记识别相机 1
基准标记识别相机 2
12mm
25111-KMX-00
n
要点
HM 贴装头单元采用真空发生器方式产生负压。
3. 贴装头单元
1-14
第 1 章 各部的名称与功能

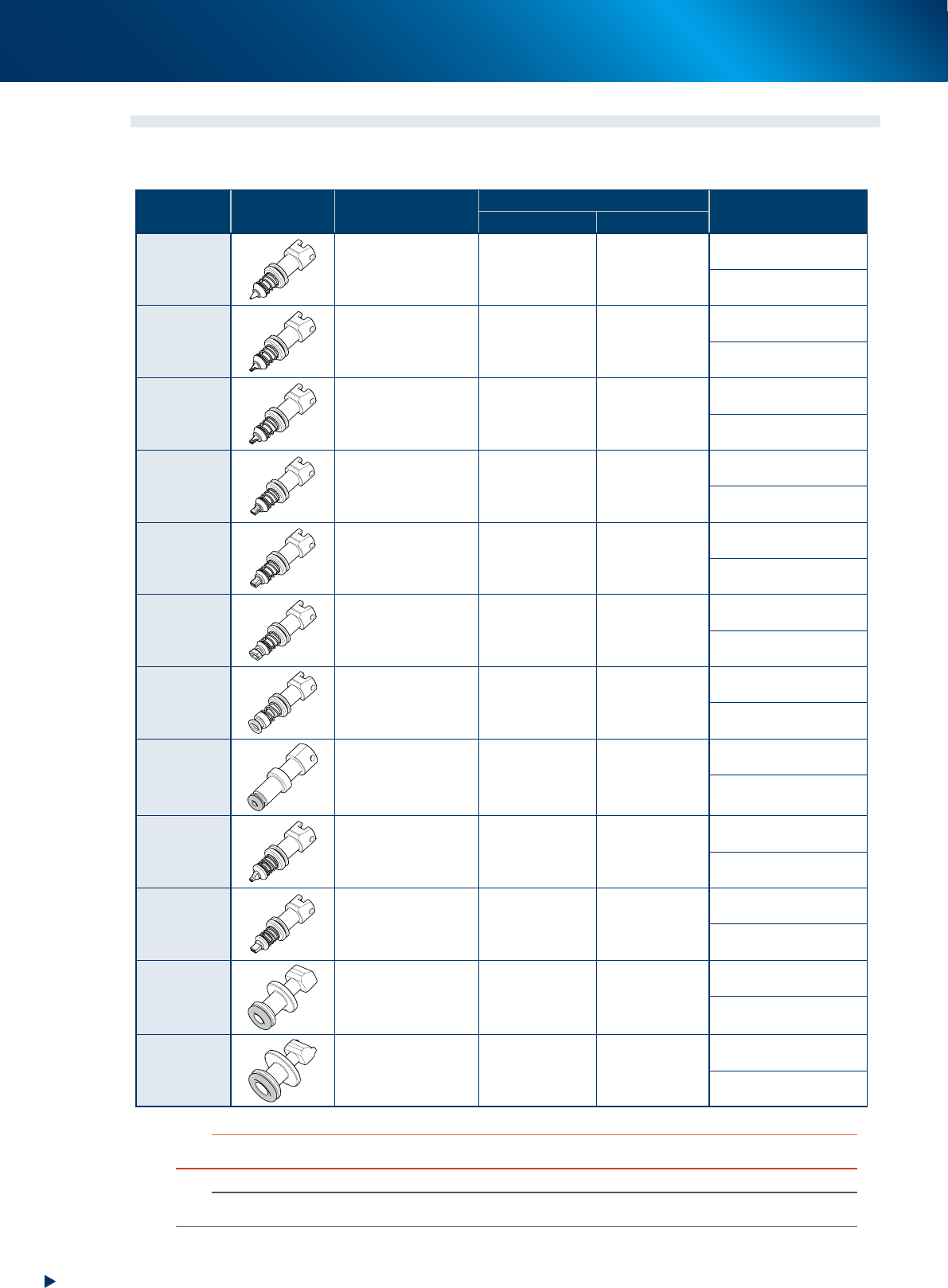

3.2 吸嘴的种类
为了稳定元件吸附质量，必须使用适合元件用的吸嘴。
下面，介绍各贴装头可以安装的吸嘴。
吸嘴类型 吸嘴外观 适用元件示例
可安装的贴装头编号
元件编号、元件名
RM 贴装头单元 HM 贴装头单元
Type 8103A
0402 规格的元件 所有贴装头 所有贴装头
KMX-M7713-A0
NOZZLE 8103A ASSY.
Type 8104A
0603 规格的元件 所有贴装头 所有贴装头
KMX-M7714-A0
NOZZLE 8104A ASSY.
Type 8105A
1005 规格的元件 所有贴装头 所有贴装头
KMX-M7715-A0
NOZZLE 8105A ASSY.
Type 8106A
1608 规格的元件 所有贴装头 所有贴装头
KMX-M7716-A0
NOZZLE 8106A ASSY.
Type 8107A
2012 规格的元件 所有贴装头 所有贴装头
KMX-M7717-A0
NOZZLE 8107A ASSY.
Type 8108A
3216
～
3225 规格的
元件
所有贴装头 所有贴装头
KMX-M7718-A0
NOZZLE 8108A ASSY.
Type 8109A
3.2×3.2mm
～
7.2×7.2mm
规格的元件
1、3、5、7、9、
11、13、15、17
所有贴装头
KMX-M7719-A0
NOZZLE 8109A ASSY.
Type 8110R
7.2×7.2mm
～
12×12mm
规格的元件
3、8、12、17 -
KMX-M7720-A0
NOZZLE 8110R ASSY.
Type 8004H
0603
～
1005 规格的
元件
- 所有贴装头
KMX-M7723-A0
NOZZLE 8004H ASSY.
Type 8006H
1608
～
2012 规格的
元件
- 所有贴装头
KMX-M7724-A0
NOZZLE 8006H ASSY.
Type 8011H
12×12mm
～
32×32mm
规格的
元件
- 1、3、5、7、9
KMX-M7725-A0
NOZZLE 8011H ASSY.
Type 8012H
32×32mm
～
45×45mm
规格的元件
- 3、8
KMX-M7726-A0
NOZZLE 8012H ASSY.
c
注意
上述吸嘴为 YRM20 贴片机专用的吸嘴。YSM 系列、YS 系列贴片机无法使用。
n
要点
有关吸嘴可以吸附的元件种类、元件尺寸的详细内容，请参阅交货规格书。
