1. 从开机到关机
3-11
第 3 章 从开机到关机
1.6.1 排列顶针
c
注意
排列顶针之前需要移动传送装置与顶板。因此，请务必先完成本章前述“1.1 进行作业前的点检”中的传送轨的相关点检。
1
使传送装置移动到贴装位置。
1. 按“生产设计”画面中的 [ 移至贴装位置 ] 按钮。
2. 显示确认画面之后，按 [ 是 ] 按钮。
传送宽度自动调到基板程序中指定的宽度之后，贴装工作台 2 移动到贴装位置。
n
要点
贴装 L=380mm 以下的基板时，贴装工作台 2 将移动到里侧。
贴装 L=380mm 以上的基板时，贴装工作台不会移动。
调节传送宽度
双段输送台机型的“生产设计”画面
[移至贴装位置] 按钮
56307-KMX-00
参考
按 [ 移至贴装位置 ] 按钮，传送宽度也会随之变为基板程序中指定的宽度。
1. 从开机到关机
3-12
第 3 章 从开机到关机
2
使主挡板上升。
为将基板传到贴装位置，需使主挡板上升。
按 [ 装置 ] -“传送装置”画面“输送台 ( 贴装工作台 ) 1”“输送台 ( 贴装工作台 ) 2”的 [ 主挡板 ] 按钮，
使主挡板上升。
使主挡板上升
[装置] -“传送装置”画面
[主挡板] 按钮
56308-KMX-00
3

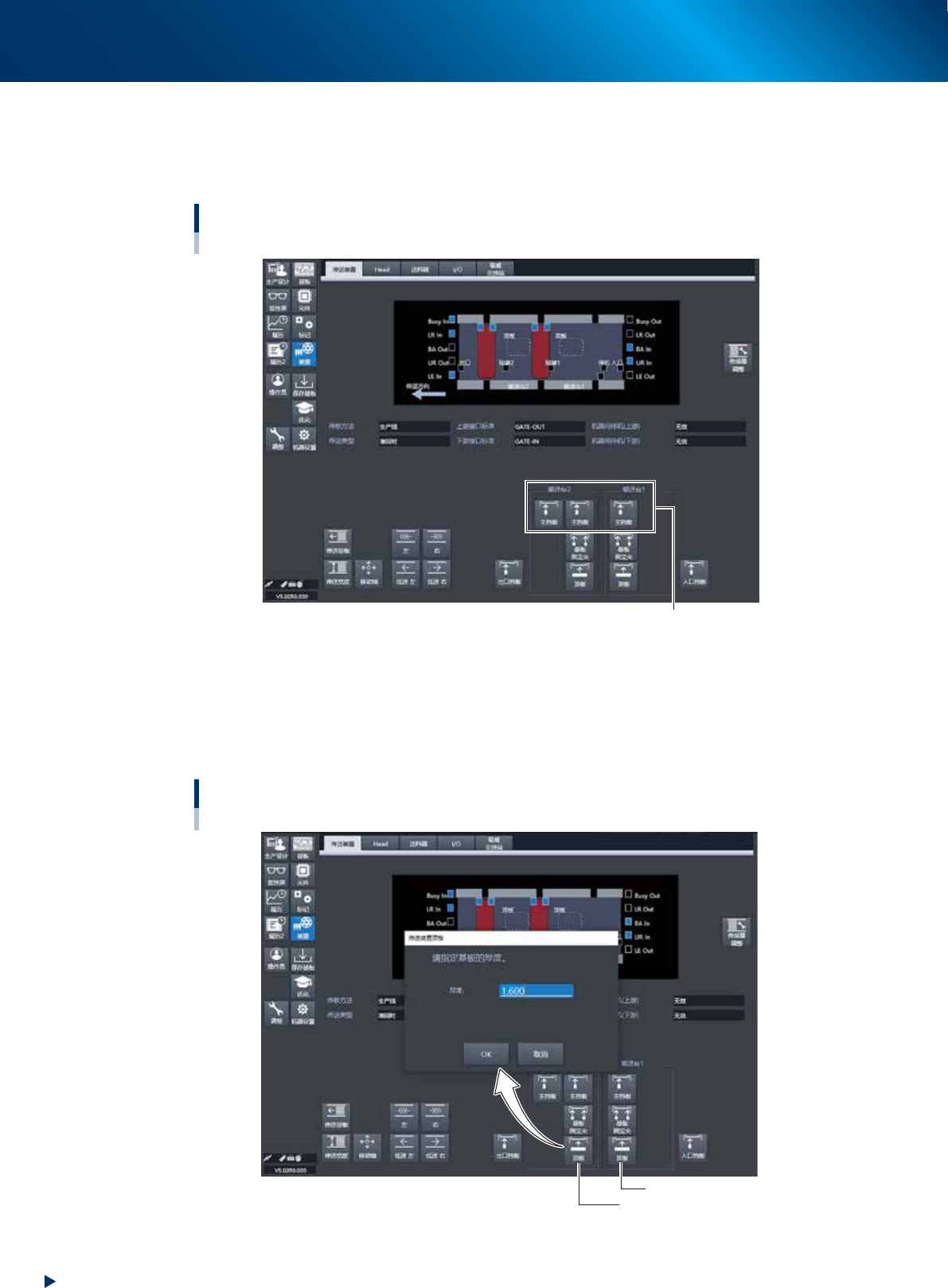

使顶板上升。
1. 按 [ 装置 ] -“传送装置”画面的 [ 顶板 ] 按钮，打开“传送装置顶板”画面。
2. 确认显示的基板厚度之后按 [OK] 按钮，顶板上升。
3. 按照 1、2 的步骤，使输送台 ( 贴装工作台 ) 1、输送台 ( 贴装工作台 ) 2 的顶板都上升。
使顶板上升
双段输送台机型的 [装置] -“传送装置”画面
输送台1 的 [顶板]
按钮
输送台2 的 [顶板] 按钮
56309-KMX-00
1. 从开机到关机
3-13
第 3 章 从开机到关机

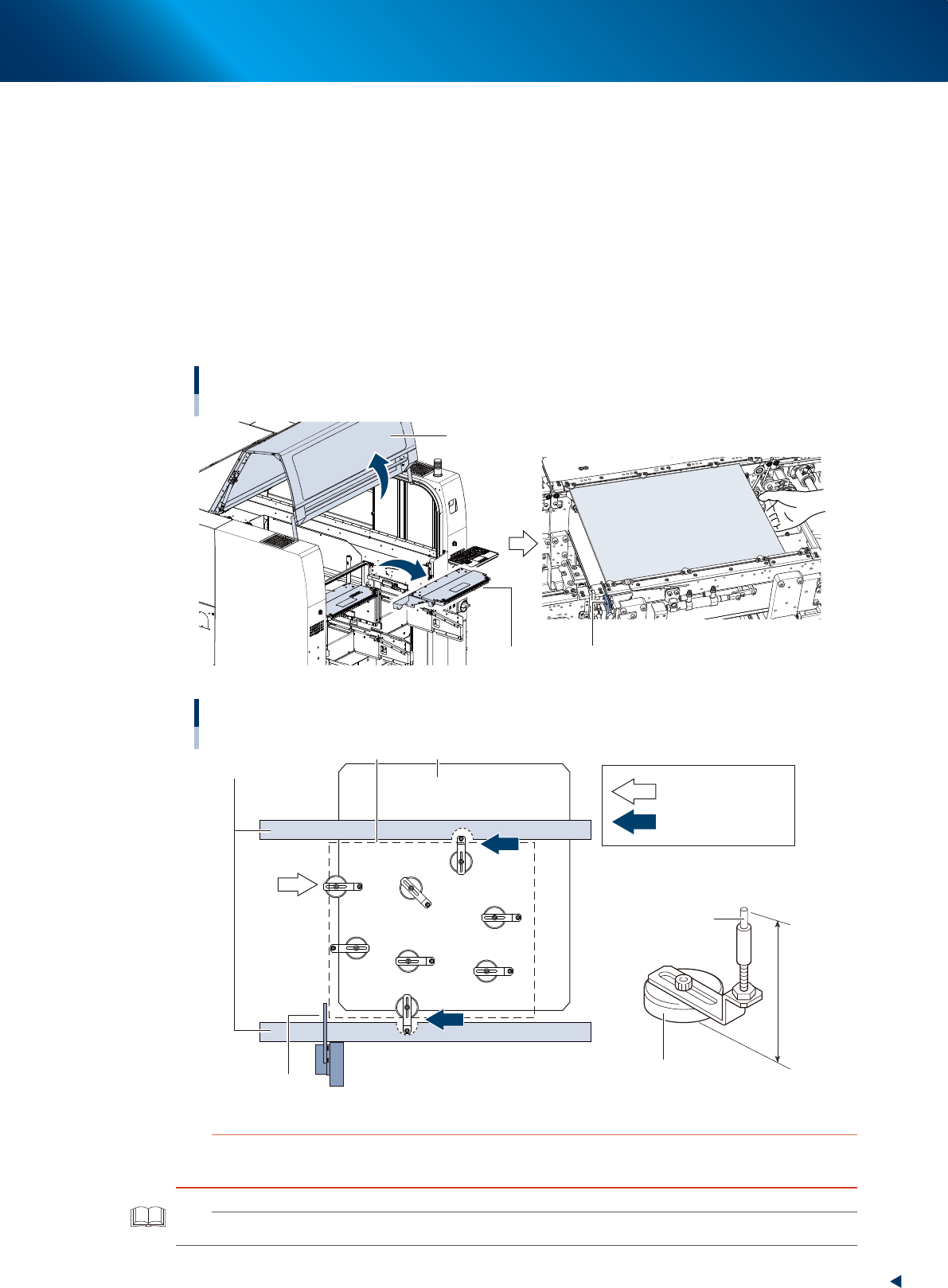

4
在顶板上排列顶针。
e
顶针由磁座固定在顶板上。
1. 按下急停按钮。
2. 将料车夹固开关向右旋转到“OFF”，拆下料车。
3. 打开贴片机的安全机盖，根据需要拆下导槽盖板。
4. 将基板放在输送台 1 的传送带上，基板边与主挡板接触的位置。
5. 确认基板的大小 ( 排列顶针的范围 ) 之后，取出基板。
6. 在顶板上排列顶针。根据基板的形状与尺寸，背面已贴装元件时需考虑已贴装的元件位置，合理排
列顶针，使顶针能均匀地支撑包括基板边缘在内的整个基板。
7. 按照上述步骤，在贴装工作台 2 也同样排列顶针。
放置基板
以贴装工作台1为例
主挡板
安全机盖
导槽盖板
55302-KMX-00
OK
OK
NG
OK
OK
NG
NG
OK
76
mm
支撑螺杆
排列顶针
俯视图
磁座
■ 顶针
顶板
主挡板
基板
传送轨托架
NG
NG
进入了传送轨托架下方
超出了顶板
55303-KMX-00
c
注意
排列顶针时，必须注意避免顶板上升时顶针与传送轨以及其它零部件发生碰撞。此外，磁座底面至支撑螺杆顶端的距离
为 76mm，请勿随意调节高度。
参考
如果将每种基板在顶板上的顶针位置作好记号 ( 贴纸或记号笔 )，操作会更方便。
