3. 贴装头单元
1-31
第 1 章 各部的名称与功能
3.5 真空泵 (RM 贴装头单元用 )
RM 贴装头单元通过真空泵发生真空来吸附元件。
真空泵安装在贴片机背面的盖板内部。从贴片机正面看时，左侧的真空泵为前侧贴装头单元使用，右侧的真空
泵为后侧贴装头单元使用。( 下图为从贴片机背面看时的图 )
真空泵 (RM贴装头单元用)
真空泵
后侧的RM贴装头单元用
前侧的RM贴装头单元用
过滤器
25120-KMX-00
n
要点
HM 贴装头单元是通过贴装头单元上安装的真空发生器发生的真空来吸附元件的。
4. 供料部
1-32
第 1 章 各部的名称与功能
4. 供料部
4.1 供料方式
本贴片机有 4 处可以安装送料器用一次性换料车 ( 简称“料车”) 的位置，因此最多可以安装 4 台料车。1 台
料车最多可以安装 32 个送料器。

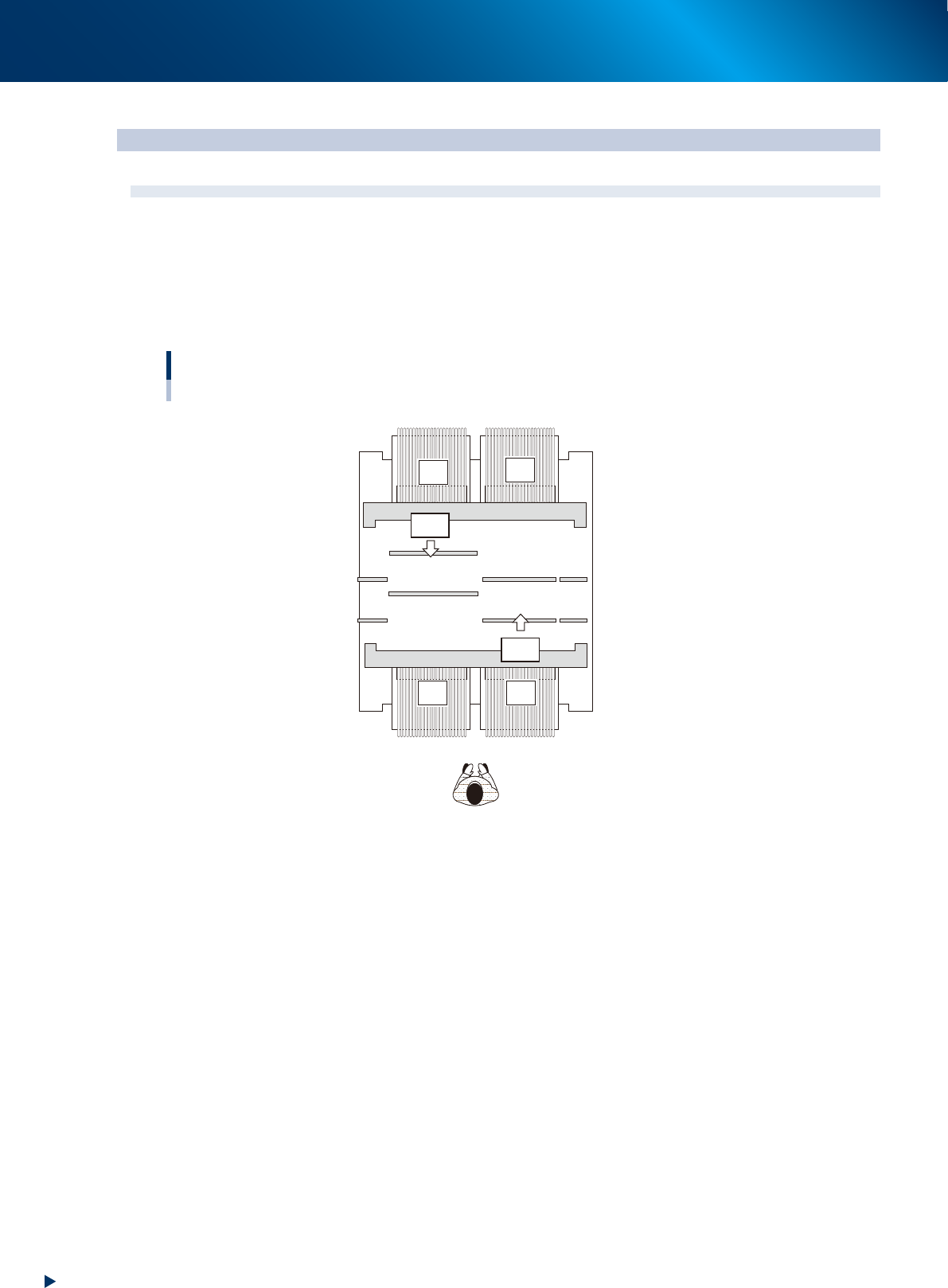

料车的安装位置如下图所示分别为 F1、F2、R1、R2。
料车安装在 F1 时其送料器安装位置的编号为 1 〜 32，安装在 F2 时为 33 〜 64，安装在 R1 时为 101 〜 132，
安装在 R2 时为 133 〜 164。
贴片机的结构
供料规格：32连一次性换料车 x 4台
1 32 64
164 132 101
33
133
R1
R2
F1
F2
25121-KMX-00
4. 供料部
1-33
第 1 章 各部的名称与功能
►
各贴装头与安装号码
根据贴装头单元的规格和 X 轴可动范围的关系，各贴装头单元、各贴装头可以吸附元件的送料器安装号码，
如下表所示。
贴装头 No.
安装位置编号
前侧 F1、F2 后侧 R1、R2
HM 贴装头单元
1 1-58 101-158
2 1-59 101-159
3 1-60 101-160
4 1-61 101-161
5 2-62 102-162
6 3-63 103-163
7 4-64 104-164
8 5-64 105-164
9 6-64 106-164
10 7-64 107-164
压杆 No.
安装位置编号
前侧 F1、F2 后侧 R1、R2
RM 贴装头单元
1 1-61 101-161
2 4-64 104-164
