3. 贴装头单元
1-26
第 1 章 各部的名称与功能
4
进行最终确认。
显示“最终确认 是否进行吸嘴轴排气”的画面之后，选择接下来的操作。
[ 是 ] 按钮 ：进行吸嘴轴排气。
[ 否 ] 按钮 ：返回“选择吸嘴”画面。
[ 取消 ] 按钮 ：取消进行吸嘴轴排气，返回 [ 装置 ] -“Head”画面。

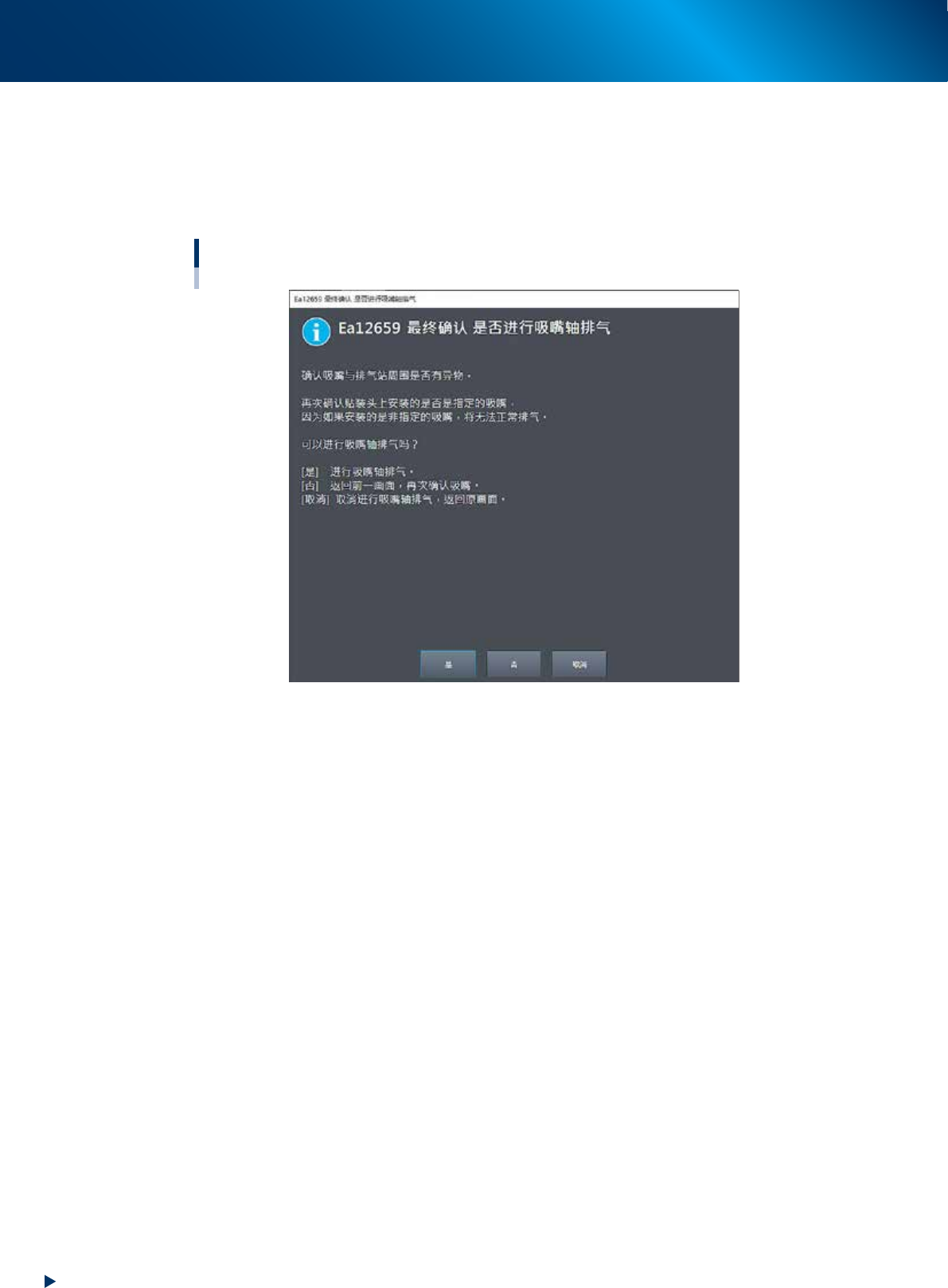

“最终确认 是否进行吸嘴轴排气”画面
26102-KMX-00
3. 贴装头单元
1-27
第 1 章 各部的名称与功能
►
安全检查功能
排气清洁吸嘴轴的功能中，还附带下列安全检查功能。
•
排气清洁吸嘴轴被中断警告
进行排气清洁吸嘴轴的过程中，若因紧急停机或联锁等原因迫使机器停机，贴装头会立即上升，这时如
果还继续排气，可能会导致吸嘴脱落。
因此，进行排气清洁吸嘴轴的过程中，如果机器停止了运行，会显示“确认吸嘴”的画面，请确认吸嘴
的状态。
•
检查吸嘴是否被搁置
排气清洁吸嘴轴功能是通过高压排气进行清洁，因此清洁过程中一旦停止运行，吸嘴可能会从贴装头脱
落。如果吸嘴从贴装头脱落，机器任其置于排气站继续自动运行，脱落的吸嘴可能会与其它贴装头等发
生碰撞。
因此，本贴片机通过排气站的吸嘴检查传感器检查吸嘴是否被搁置。排气清洁吸嘴轴结束之后，在 Z 轴
上升完成时，进行检查。若检查到吸嘴被搁置，则会显示错误警告，并使所有轴停止运行。
3. 贴装头单元
1-28
第 1 章 各部的名称与功能
3.4.3 自动进行吸嘴轴排气的方法
本机可以使吸嘴轴在任意时间自动进行排气清洁。
下面，介绍设置方法。
1
按 [ 机器设置 ] 按钮。
打开“VmSpec”画面。
2
从树形菜单中选择“计划规格”。
从树形菜单的“设置”-“规格信息”下选择“计划规格”，打开“计划规格”画面。
n
要点
计划规格画面的设置需要有管理员权限。

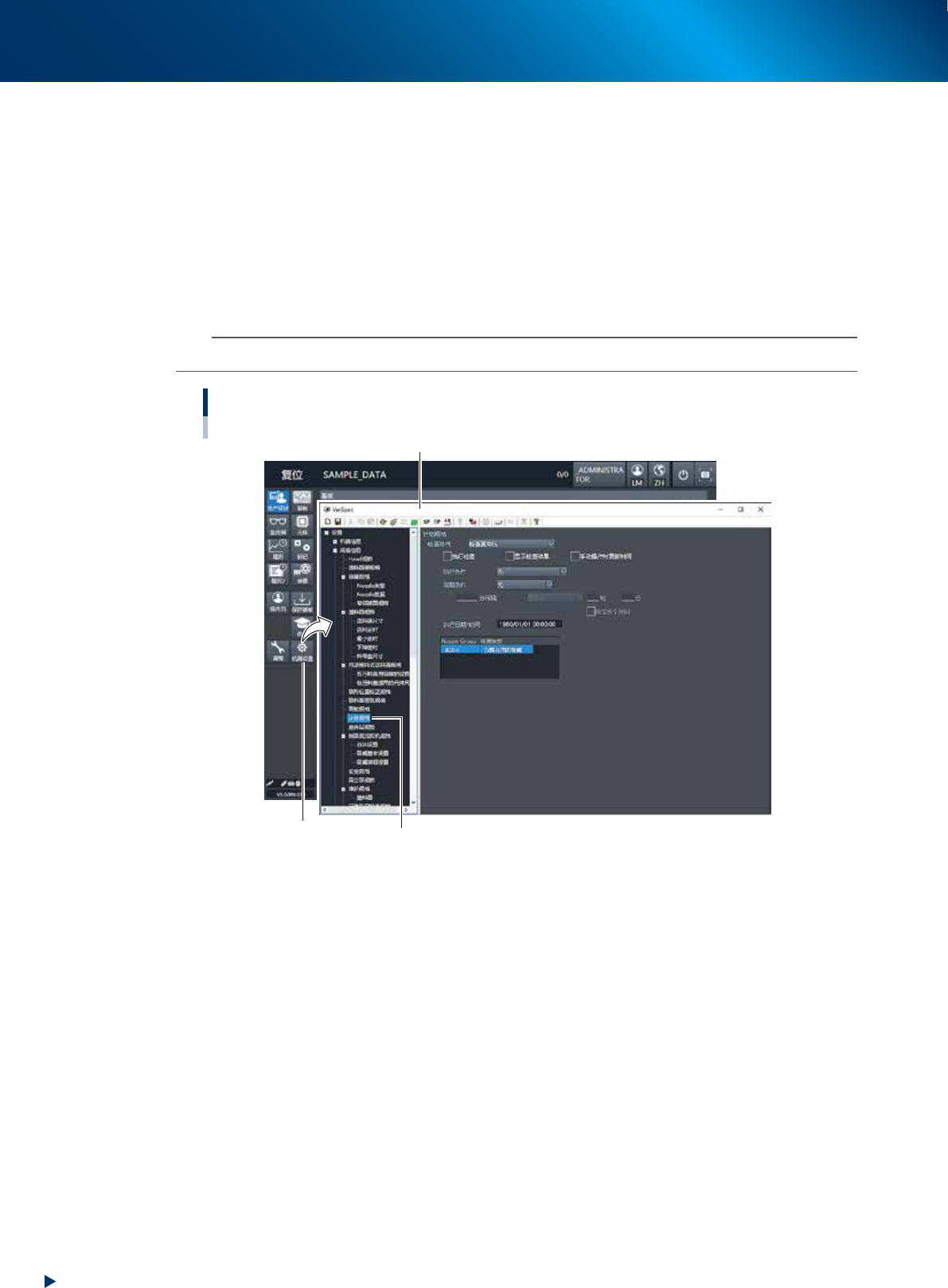

打开“计划规格”画面
[机器设置] 按钮
选择“计划规格”
“VmSpec”画面
26105-KMX-00
