3. 贴装头单元 1-30 第 1 章 各部的名称与功能 3.4.4 使用吸嘴轴排气废弃微型元件的方法 本机在废弃微型元件 (1005 规格以下 ) 的动作中，若在丢弃到废弃箱之后的检查 ( 负压检查或侧面识别相机检 查 ) 中被检出有元件或脏污粘附时，将进一步在排气站进行吸嘴轴排气来清除。 使用吸嘴轴排气可废弃的对象元件由下列 3 项决定。 1. 配备排气站的贴片机。 2. [ 机器设置 ] - “机器数据” - “机械坐标” - “…
3. 贴装头单元
1-29
第 1 章 各部的名称与功能
3
设置自动进行吸嘴轴排气。
1. 从“检查项目”下拉框中选择“吸嘴轴排气”。
2. 勾选“执行检查”的选择框。
3. 配备吸嘴交换站 ( 选配 ) 时，从下部列表中选择自动进行吸嘴轴排气的对象吸嘴。
将“吸嘴类型”选择为“全部吸嘴”或“仅限在用的吸嘴”。
设置自动进行吸嘴轴排气
“计划规格”画面
4. 设置“执行条件”与“周期条件”
1. 选择“吸嘴轴排气”
2. 勾选“执行检查”
3. 有吸嘴交换站时，选择“全部吸嘴”或“当前在用的吸嘴”
5. 按[保存]按钮
6. 按[关闭]按钮
指定多个时间
26106-KMX-00
4. 设置“执行条件”与“周期条件”。
设置项目 内容
执行条件
无 不自动进行吸嘴轴排气。
动力 ON 接通贴片机的电源之后自动进行吸嘴轴排气。
动力 OFF 切断贴片机的电源之前自动进行吸嘴轴排气。
复位 进行复位时自动进行吸嘴轴排气。
运行开始 开始自动运行时自动进行吸嘴轴排气。
批开始 + 自动运行中 读入基板程序后开始自动运行时按设定的周期条件自动进行吸嘴轴排气。
仅限自动运行中 按设定的周期条件自动进行吸嘴轴排气。
周期条件
无 不设定周期条件。
以分为单位 按设定的时间间隔 ( 分 ) 自动进行吸嘴轴排气。
每日 按设定的时间在自动运行时自动进行吸嘴轴排气。
每周 按设定的星期、时间在自动运行时自动进行吸嘴轴排气。
n
要点
将周期条件指定为“每日”或“每周”时，“指定多个时间”的选择框会被激活。
勾选该选择框之后，还可以设定多个执行时间。
5. 按画面左上的 [ 保存 ] 按钮 , 保存设置。
6. 按画面右上的 [ 关闭 ] 按钮，关闭“VmSpec”画面。
4
重新读入基板程序。
若重新读入基板程序，上述设置将自动生效。
3. 贴装头单元
1-30
第 1 章 各部的名称与功能
3.4.4 使用吸嘴轴排气废弃微型元件的方法
本机在废弃微型元件 (1005 规格以下 ) 的动作中，若在丢弃到废弃箱之后的检查 ( 负压检查或侧面识别相机检
查 ) 中被检出有元件或脏污粘附时，将进一步在排气站进行吸嘴轴排气来清除。
使用吸嘴轴排气可废弃的对象元件由下列 3 项决定。
1. 配备排气站的贴片机。
2. [ 机器设置 ] -“机器数据”-“机械坐标”-“位置坐标”画面中的“吸嘴轴排气废弃”参数的设定为“使用”，
“废弃尺寸”、“排气时间”参数中设定有数值。
3. 可废弃的元件的尺寸小于在 2. 中设定的尺寸。
关于废弃元件之后的检查，基板程序的 [ 元件 ] -“侧面视觉相机”画面的“B. 检查元件被带回”的设定为“使
用”时，由侧面视觉相机进行检查 ；设定为“不使用”时，由负压检查进行判定。
设定吸嘴轴排气废弃的方法
■ 基板程序：[元件] -“侧面视觉相机”
■ 机器设置：“机器数据”-“机械坐标”-“位置坐标”
[机器设置] 按钮
“机械坐标”-“位置坐标”
吸嘴轴排气废弃
废弃尺寸
X (mm)
0.65
废弃尺寸
Y (mm)
1.30
吸嘴轴排气
废弃
使用
排气时间
(毫秒)
100
B 检查元件被带回的设定为使用时 ：由侧面视觉相机检查
检查元件被带回的设定为不使用时 ：由负压检查判定
26107-KMX-00
n
要点
“吸嘴轴排气废弃”参数的设定为“不使用”，或者“元件尺寸”或“排气时间”的设定为“0”时，将不会进行吸嘴轴
排气废弃。
参考
如上图中的设定所示，建议只对 1005 规格以下的元件进行吸嘴轴排气废弃。
3. 贴装头单元
1-31
第 1 章 各部的名称与功能

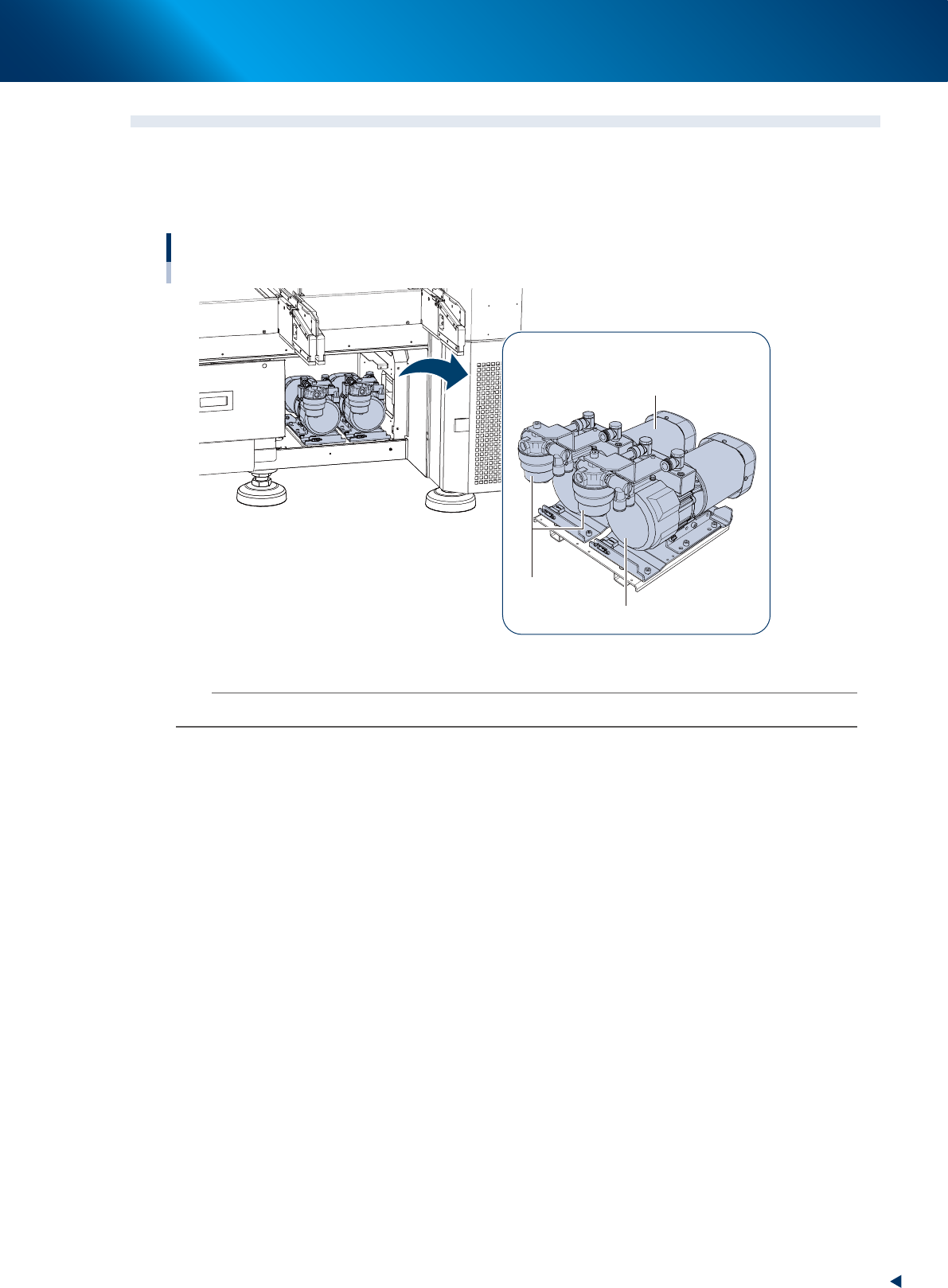

3.5 真空泵 (RM 贴装头单元用 )
RM 贴装头单元通过真空泵发生真空来吸附元件。
真空泵安装在贴片机背面的盖板内部。从贴片机正面看时，左侧的真空泵为前侧贴装头单元使用，右侧的真空
泵为后侧贴装头单元使用。( 下图为从贴片机背面看时的图 )
真空泵 (RM贴装头单元用)
真空泵
后侧的RM贴装头单元用
前侧的RM贴装头单元用
过滤器
25120-KMX-00
n
要点
HM 贴装头单元是通过贴装头单元上安装的真空发生器发生的真空来吸附元件的。
