3. 生产中的监控屏显示 2-31 第 2 章 基本操作 3.5 RETRY( 重试 ) 显示过去发生的 100 个错误履历。因识别错误或吸附错误进行了重试等时，在本画面中确认。 监控屏：重试 26223-KMX-00
3. 生产中的监控屏显示
2-30
第 2 章 基本操作
3.4 校正
以列表的形式显示贴片机自动运行中元件识别结果的校正量、错误编号等。

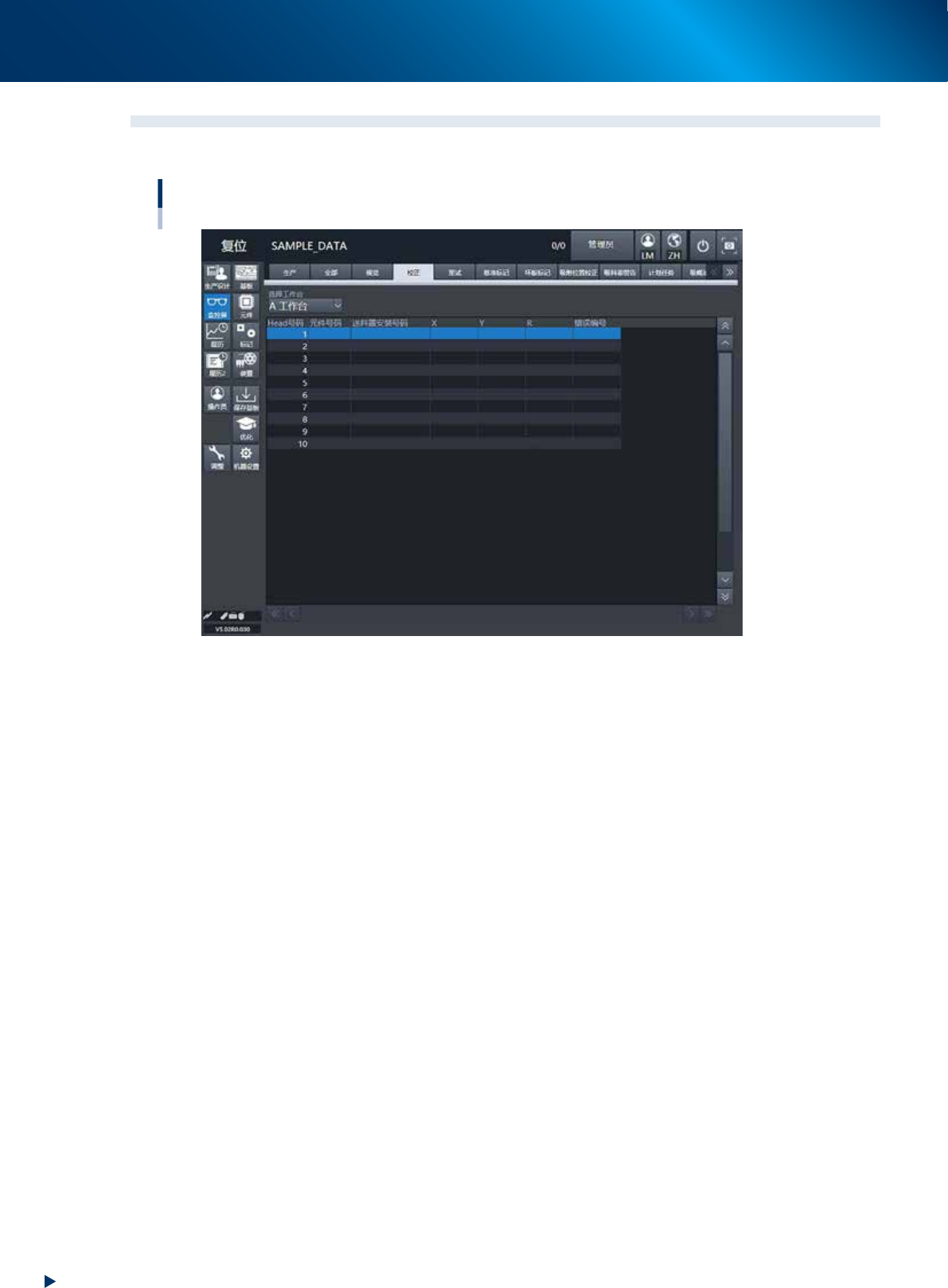

监控屏：校正
26222-KMX-00
•
Head 号码
按贴装头显示从当前吸附开始的 1 个周期的元件识别结果。在相机完成图像识别之后才显示。
•
元件号码
显示该贴装头吸附、识别的元件号码。
•
送料器安装号码
显示该贴装头吸附、识别的元件的送料器号码。
•
X、Y、R
显示该贴装头识别的元件校正量。该校正量是以吸嘴中心为基准的位置偏移量。
•
错误编号
显示该贴装头识别失败时的错误编号。
3. 生产中的监控屏显示
2-31
第 2 章 基本操作
3.5 RETRY( 重试 )
显示过去发生的 100 个错误履历。因识别错误或吸附错误进行了重试等时，在本画面中确认。

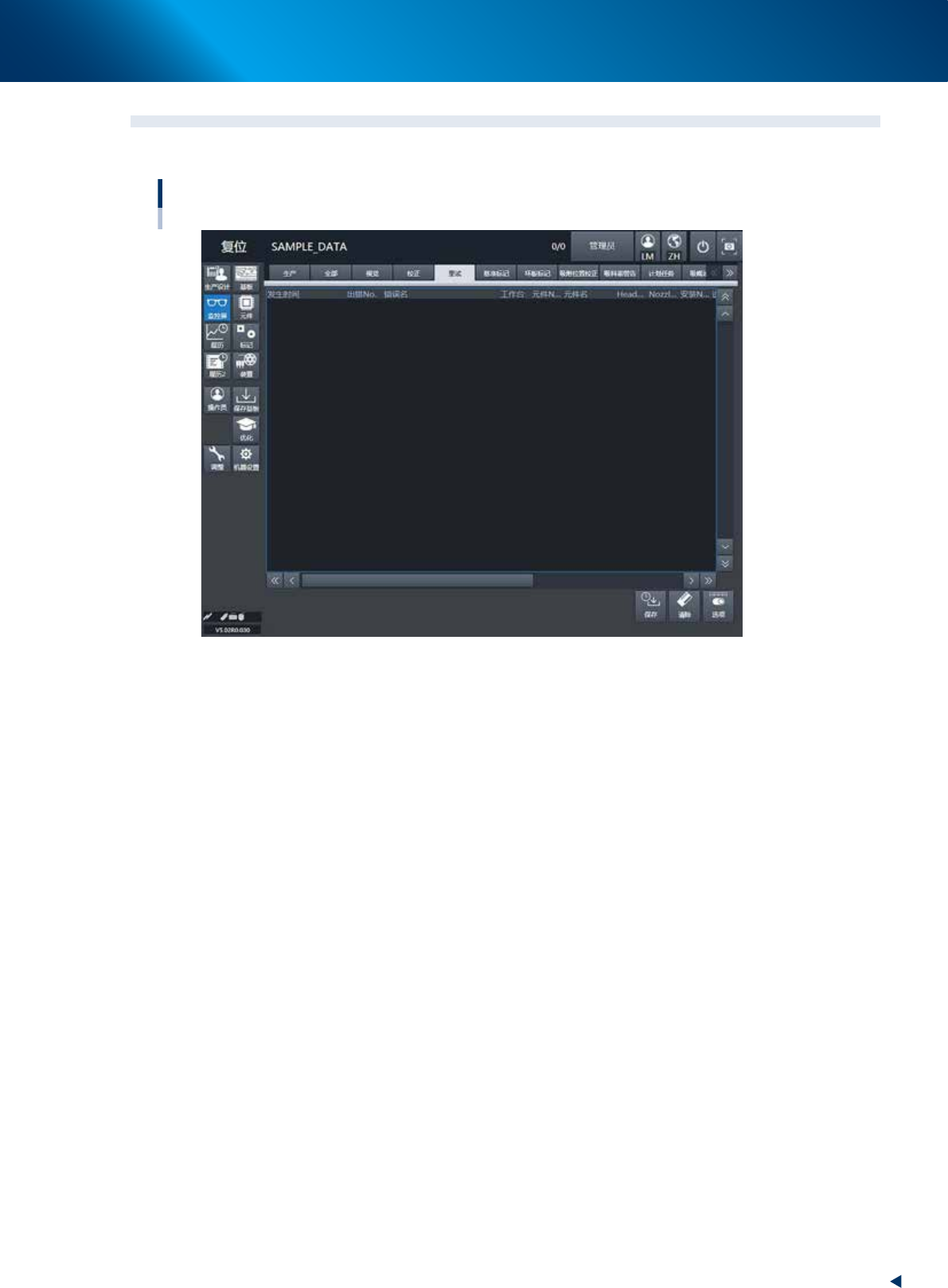

监控屏：重试
26223-KMX-00
3. 生产中的监控屏显示
2-32
第 2 章 基本操作
3.6 基准标记
显示“基板、拼板”、“局部”、“点”等基准标记的识别结果与校正结果。

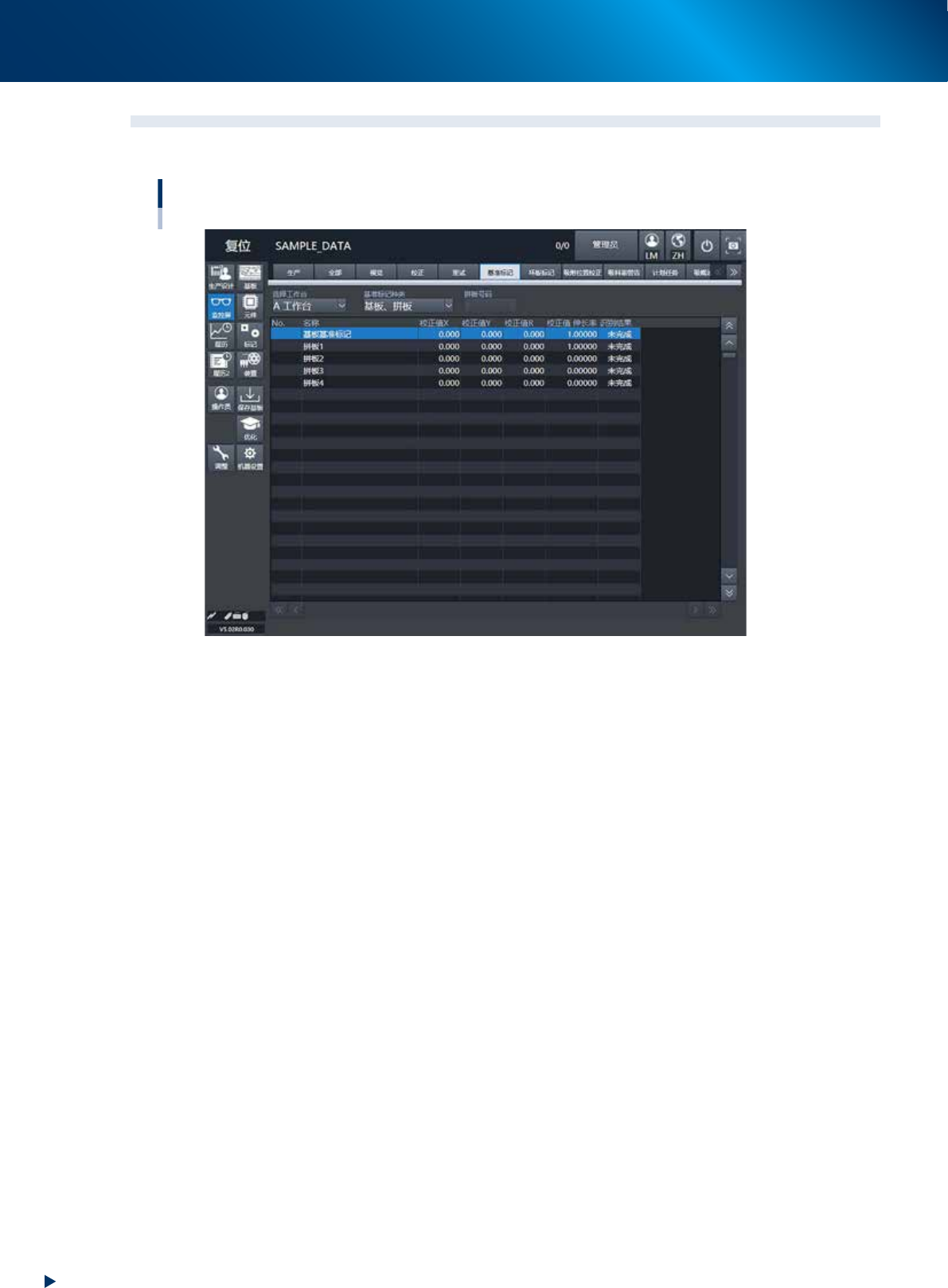

监控屏：基准标记
26224-KMX-00
•
校正值 X、Y、R
用“＋”和“－”值显示基准标记的识别结果与基板程序中输入坐标的比较值。
•
校正值 伸长率
显示根据校正值 X、Y、R 算出的基板伸展率。
•
识别结果
显示“成功”或“未完成”。只要标记识别成功，“未完成”会变为“成功”。
