4. 带装元件的准备
2-71
第 2 章 基本操作
4.2.1 将 SS 电动送料器安装在一次性换料车上
下面，介绍将 SS 电动送料器 ( 简称“SS 送料器”) 安装在一次性换料车 ( 简称“料车”) 上的方法。
1
清洁料车的送料器架。
参照本章前述“4.1.2 将送料器安装在一次性换料车上”的 Step1，用软刷等清除送料器架上的异物。
2
将料带盘放入料车的料带盘托架中。
3
将 SS 送料器安装在料车上。
1. 用一只手托住 SS 送料器的尾部，用另一只手将把手向后扳动。
2. 确认料车上的安装位置编号。
3. 将送料器的导条对准送料器架的导槽之后，将送料器预放在送料器架上。
4. 在向后拉住把手的状态下，将送料器沿导槽滑动直到插入到位。
c
注意
• 安装送料器时，请勿用力过猛以免损坏送料器。
一次性换料车

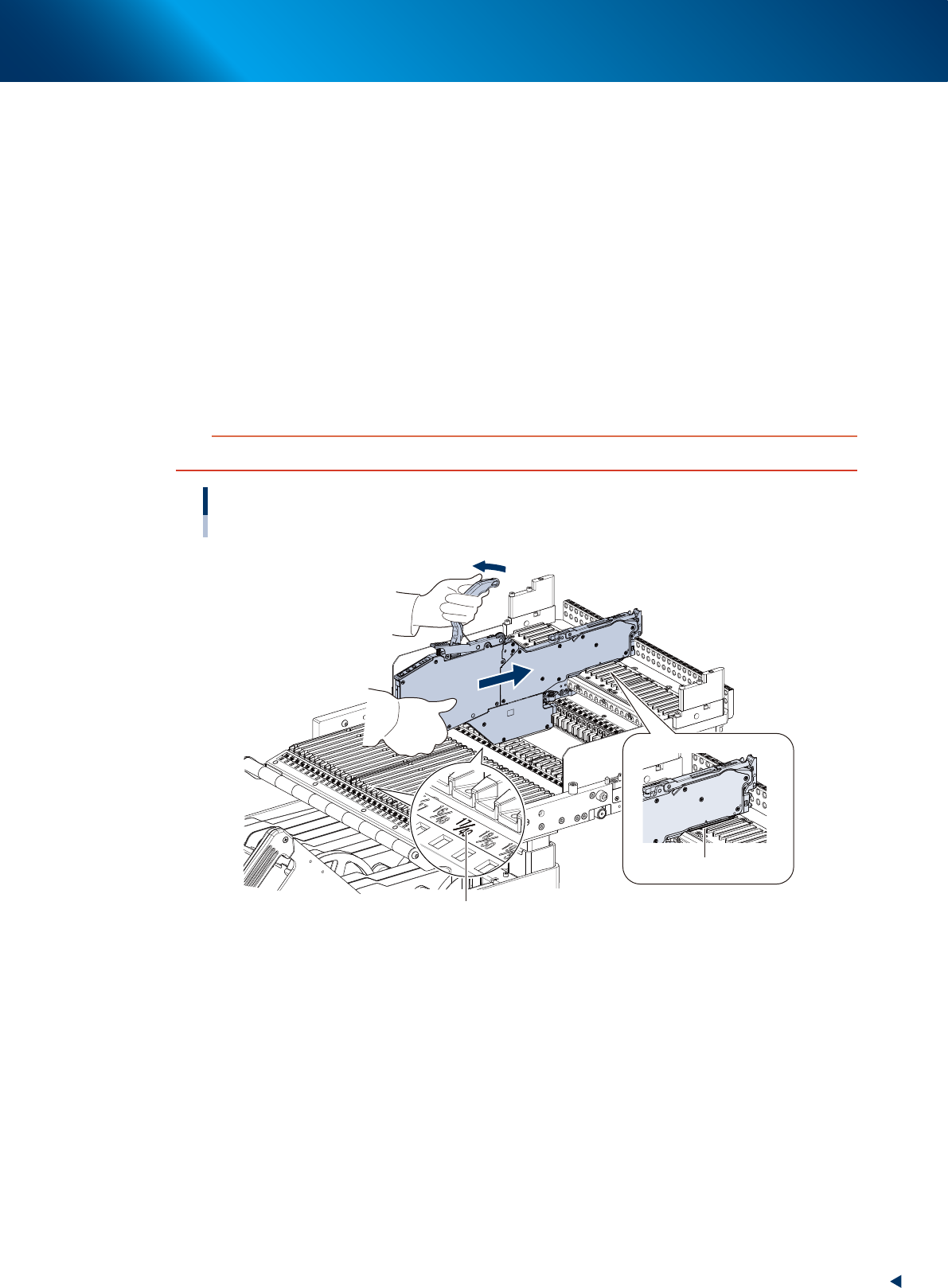

将SS送料器安装在料车上
导条
将把手向后扳动
确认安装位置编号
25232-KMK-00
4. 带装元件的准备
2-72
第 2 章 基本操作
4
使锁定杆锁定。
松开手柄杆，锁定杆锁定。确认锁定杆已锁定，送料器不会松脱。若送料器未被正确锁定，贴装过程中
可能会发生脱离现象。
5
检查送料器的安装状态。
从送料器的侧面目视检查送料器。
•
压料盖已被锁定，没有浮起。
•
前端固定块的定位销已插入了送料器定位孔，并已插入到位。
•
送料器的导条已完全嵌入了送料器架的导槽中。

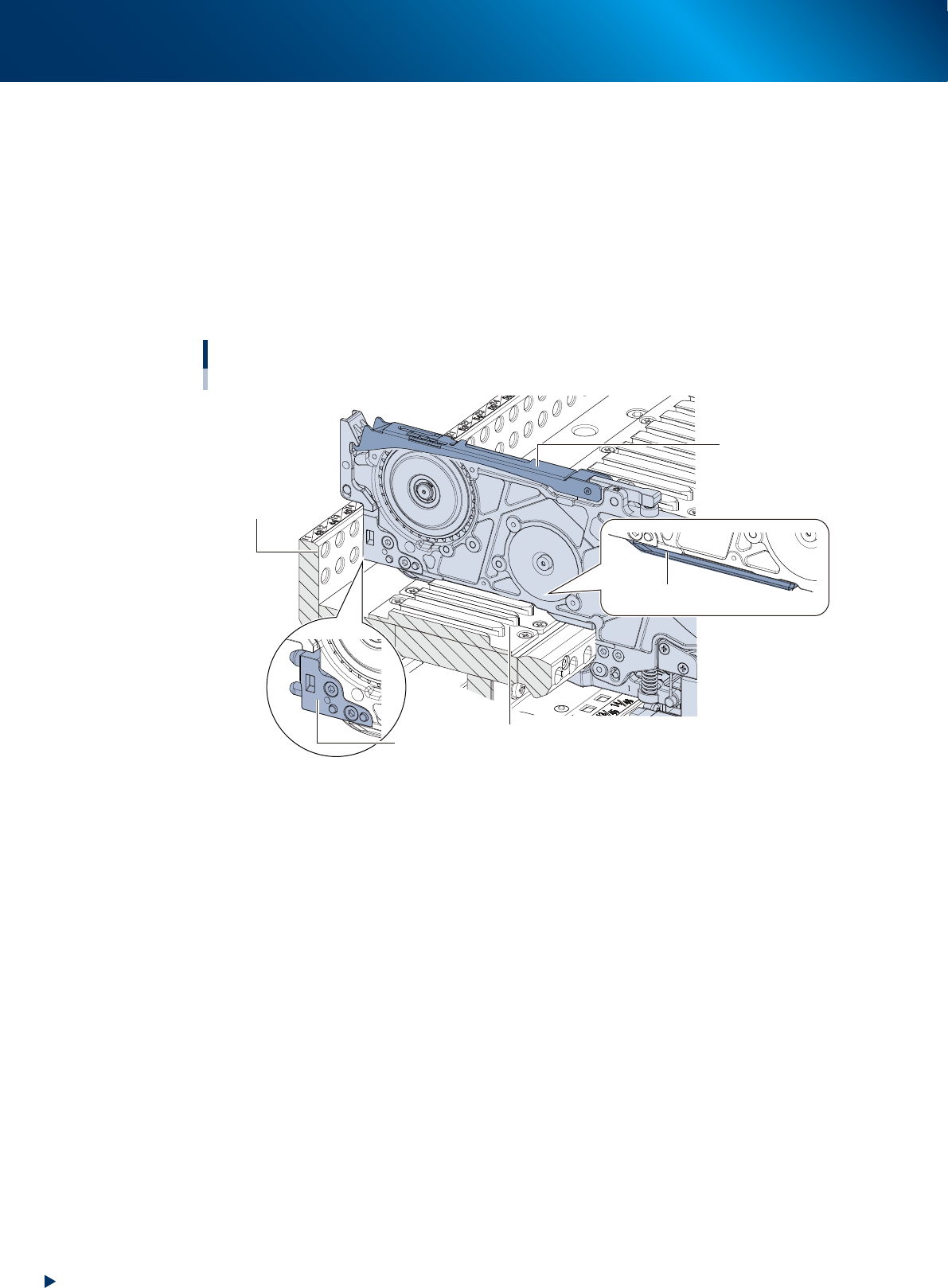

确认送料器的安装状态
SS送料器的侧视图
送料器架侧的
定位孔
前端固定块
送料器架的导槽
压料盖
导条
25233-KMK-00
4. 带装元件的准备
2-73
第 2 章 基本操作
4.2.2 将装有 SS 电动送料器的一次性换料车安装在贴片机上
下面，介绍将装有 SS 送料器的料车安装在贴片机上的方法。
1
清洁贴片机上的料车夹固部。
参照本章前述“4.1.3 将一次性换料车安装在贴片机上”的 Step1，夹固料车之前，先清洁贴片机上的
料车夹固部。使用随机附带的软刷或家用吸尘器 ( 或选购件吸尘工具 ) 清除料车夹固部上的尘屑或异物。
2
打开贴片机的安全机盖。
3
打开贴片机的导槽盖板。
1. 按压导槽盖板左右的锁杆，解除锁定。
2. 用手打开导槽盖板。

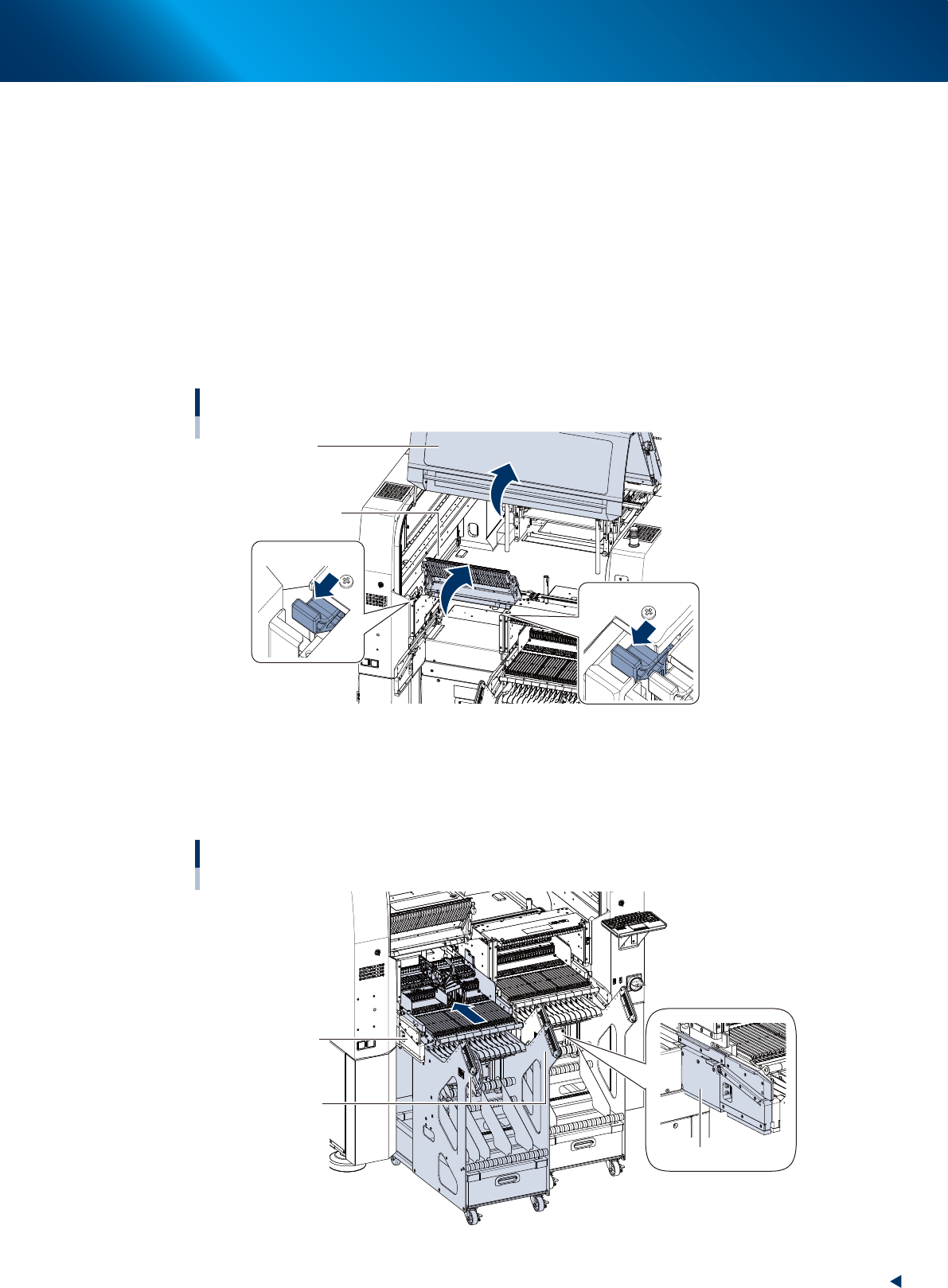

打开安全机盖和导槽盖板
锁杆
锁杆
导槽盖板
安全机盖
25234-KMK-00
4
将料车推入贴片机中。
1. 将料车移到料车安装位置的正面。
2. 双手把住料车的把手，将料车笔直推入贴片机的安装位置中。
将料车推入贴片机中
已装有SS送料器的料车
把手
料车导轨
料车导轨
25235-KMK-00
