3.11 吸嘴诊断
本画面，只有将 [ 机器设置 ] -“机器信息”-“工厂设置”画面中的“吸嘴诊断”设置为“使用”时才显示。
一次性进行在前述“3.10 计划任务”画面中单独进行的各项检查，并将检查结果显示在“吸嘴诊断”画面中。
吸嘴诊断按照“真空检查 → 前端脏污检查 → 回弹异常检查 → 形状检查 → 偏心检查”的顺序进行，若其中
1 项检查结果为 NG，则对该吸嘴不再继续进行其它项目的检查。
监控屏：吸嘴诊断
26230-KMX-00
•
[ 吸嘴诊断 ] 按钮
按本按钮，打开吸嘴诊断画面。选择对象工作台与对象范围之后，按 [OK] 按钮，开始进行吸嘴诊断。
对象工作台 ：本机只有 A 工作台
对象范围 ： 可从“NG 吸嘴 ( 前次吸嘴诊断中被判定为 NG 的吸嘴 )”、“基板程序中所用吸嘴”、“全部吸嘴”
中选择。
•
检查结果的显示范围
指定显示吸嘴诊断结果的范围。可从“NG 吸嘴”、“基板程序中所用吸嘴”、“全部吸嘴”中选择。
•
结果
显示吸嘴诊断的结果。结果为“NG”时，该行显示为红色。
只要其中有 1 项检查的结果为 NG，其结果就显示为“NG”。
•
工作台
显示对象工作台。
•
Head
显示使用的贴装头号码。
•
吸嘴类型
显示吸嘴的类型。
•
吸嘴交换站编号
显示该吸嘴在吸嘴交换站中的放置位置。
3. 生产中的监控屏显示
2-42
第 2 章 基本操作
•
真空检查、前端脏污检查、回弹异常检查、形状检查、偏心检查
显示吸嘴诊断的结果。在“计划任务”画面单独进行各项检查时的结果，也反映到对应的检查单元格中。
•
[ 诊断结果 ] 按钮
选择结果为“NG”的行之后，按 [ 诊断结果 ] 按钮，可以查看 NG 项目的详细内容。
参考
若勾选了 [ 生产设计 ] - [ 应用程序设置 ] -“基本”- [ 吸嘴诊断 ] 画面的“检出异常时禁止运行”，在开始运行时，若没有
进行吸嘴诊断或基板程序中使用的吸嘴的诊断结果为 NG 时会显示错误提示。此时，请进行吸嘴诊断或清洁、更换异常吸
嘴后再次进行吸嘴诊断。
“吸嘴诊断”设置画面
[吸嘴诊断] 按钮
[应用程序
设置] 按钮
26231-KMX-00
3. 生产中的监控屏显示
2-43
第 2 章 基本操作
3.12 吸附位置偏移
通过对基板程序内的各种元件进行识别而计算出各元件的中心位置，将该中心位置与相机视角的中心之差以图
表的形式显示在“吸附位置偏移”画面中。对图表中显示的偏差大或识别结果有偏位的元件，需要重新对吸附
位置或吸嘴进行检查。
监控屏：吸附位置偏移

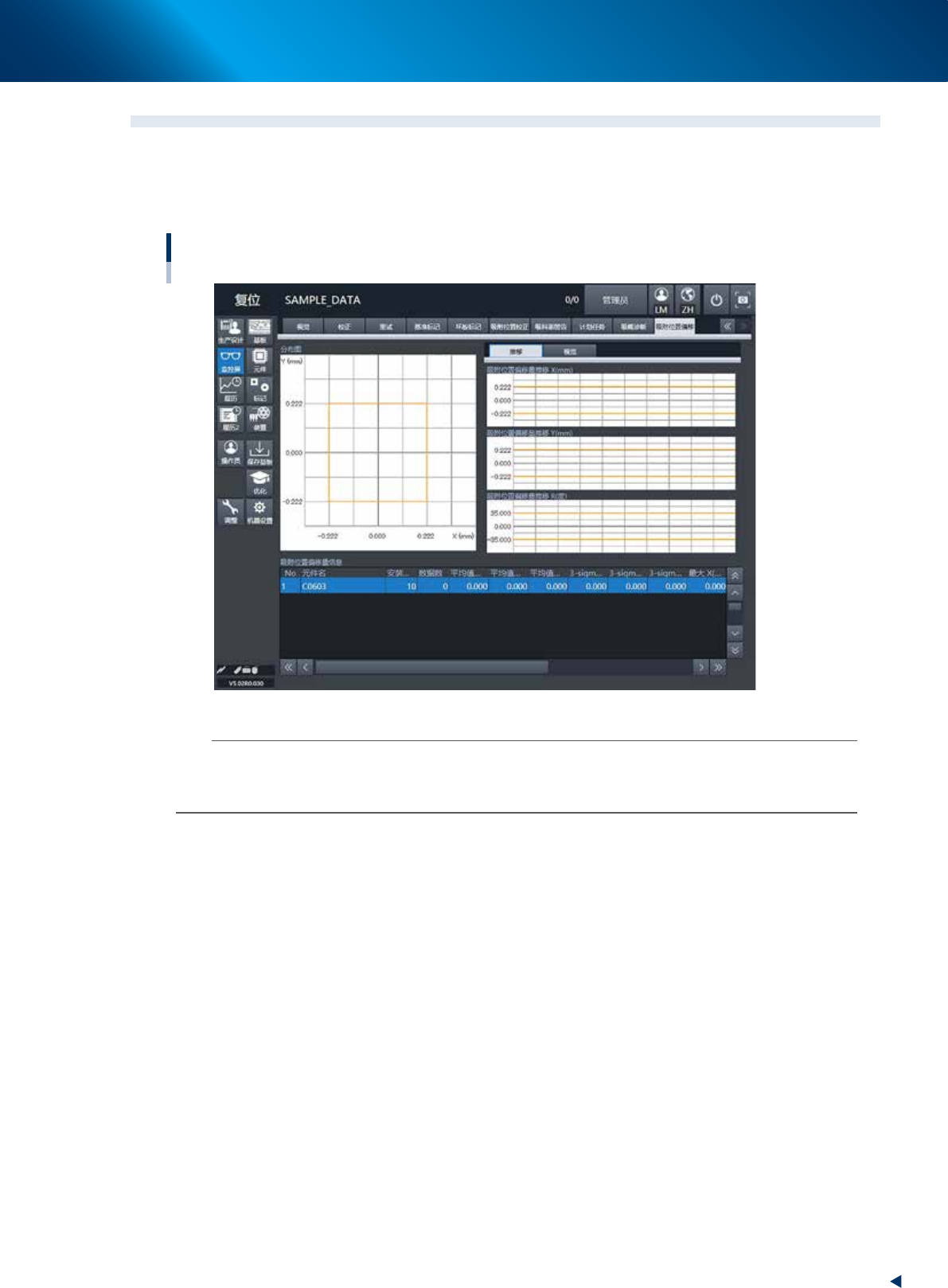

26232-KMX-00
n
要点
如果将“元件”-“选项”选项卡页面的“吸附偏移量检查”参数选择为“指定”，则可以任意设定此处所显示的吸附位
置偏移量的极限值。如果将“吸附偏移量检查”选择为“标准”时，会自动将元件尺寸 XY 的对边长度的 1/3 的数值设
定为吸附位置偏移量的极限值。
