3. 贴装头单元 1-17 第 1 章 各部的名称与功能 3.3.2 吸嘴托架 1 与 2 1 台贴片机可以在前侧和后侧各安装 1 个吸嘴交换站。1 个吸嘴交换站装有 2 个吸嘴托架。无论是前侧的吸嘴 交换站还是后侧的吸嘴交换站，里侧的为吸嘴托架 1，外侧的为吸嘴托架 2。 吸嘴托架1、吸嘴托架2 吸嘴托架 2 吸嘴托架 1 吸嘴托架 2 吸嘴托架 1 吸嘴托架 2 吸嘴托架 1 正面 背面 25115-KMX-00 n 要点 随安装吸…
3. 贴装头单元
1-16
第 1 章 各部的名称与功能

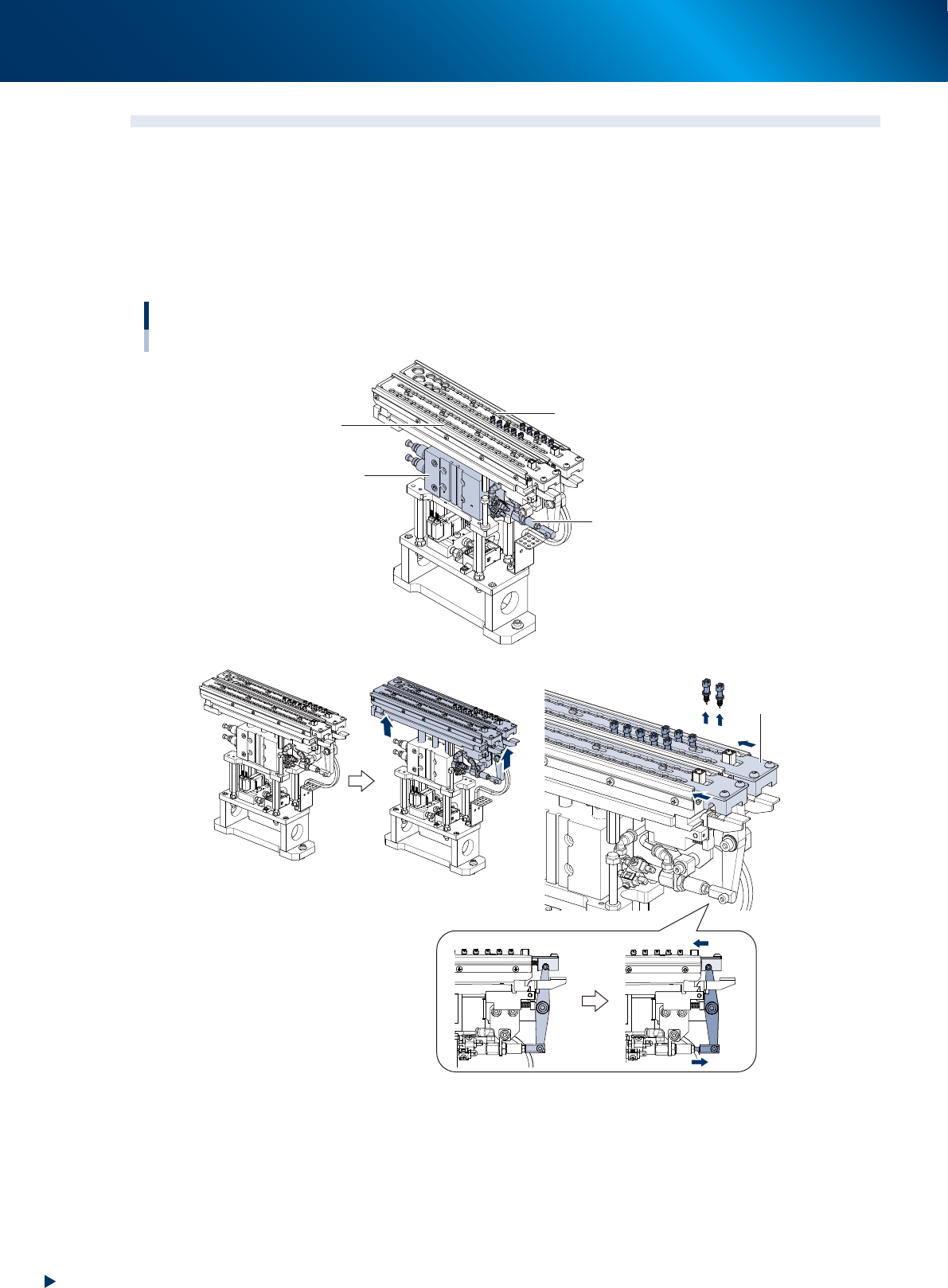

3.3 吸嘴交换站 ( 选配 )
3.3.1 吸嘴交换站概要
配备吸嘴交换站的机型，吸嘴交换站中装载有在本章前述“3.2 吸嘴的种类”中介绍的各种吸嘴进行自动更换。
吸嘴交换站由基座部和装吸嘴的吸嘴托架两部分组成。可以以吸嘴托架为单位拆卸。
吸嘴交换站装有使吸嘴托架部上升、下降的气缸和使吸嘴托架的开闭器打开、关闭的气缸。吸嘴托架部上升之
后，吸嘴托架的开闭器打开，自动进行更换吸嘴。
吸嘴交换站
吸嘴托架的开闭器
使吸嘴交换站
上升、下降的气缸
吸嘴托架
吸嘴托架
使吸嘴托架的
开闭器打开、关闭的气缸
■ 吸嘴托架部上升 ■ 吸嘴托架开闭器的打开、关闭
25114-KMX-00
3. 贴装头单元
1-17
第 1 章 各部的名称与功能

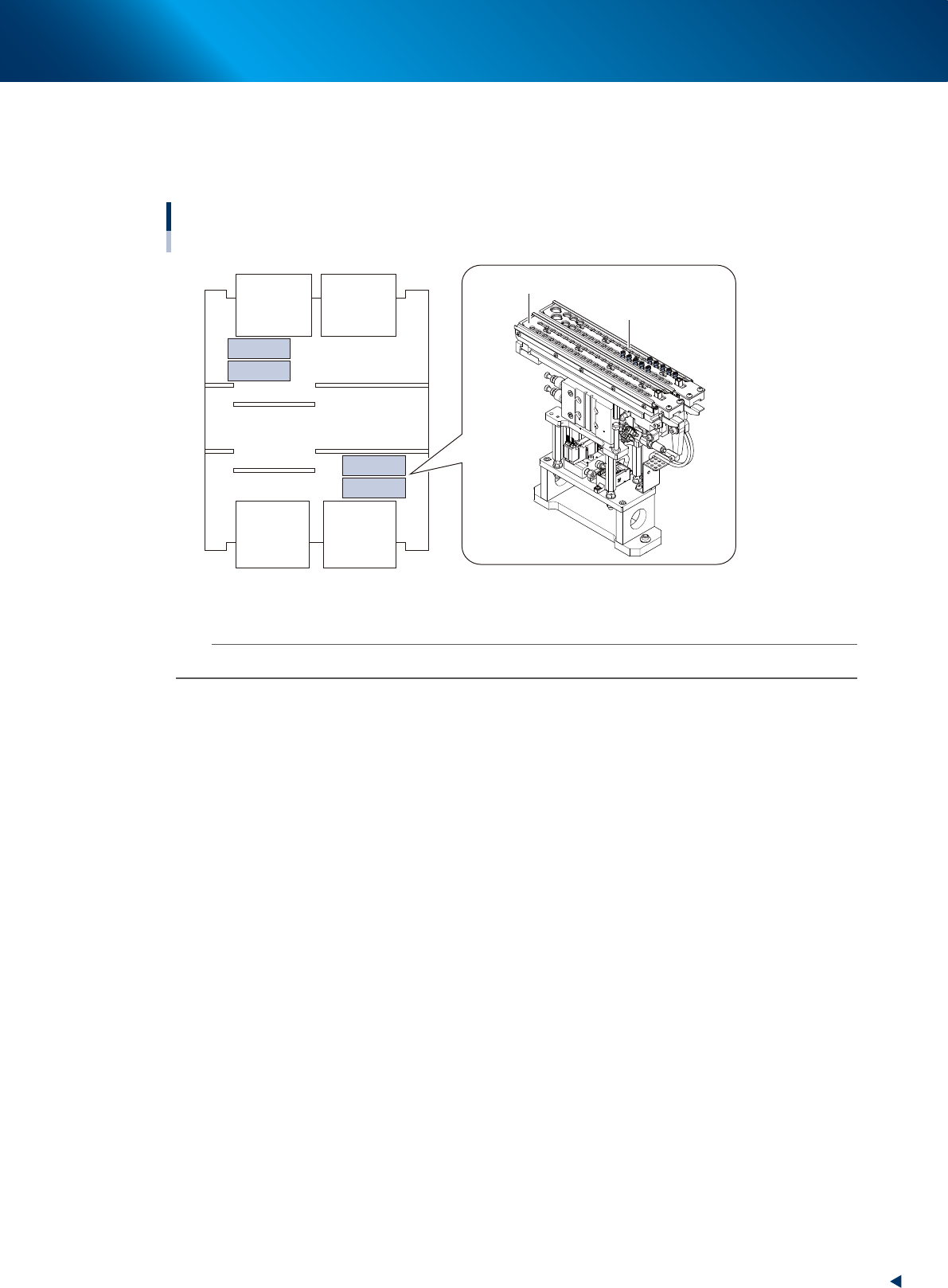

3.3.2 吸嘴托架 1 与 2
1 台贴片机可以在前侧和后侧各安装 1 个吸嘴交换站。1 个吸嘴交换站装有 2 个吸嘴托架。无论是前侧的吸嘴
交换站还是后侧的吸嘴交换站，里侧的为吸嘴托架 1，外侧的为吸嘴托架 2。
吸嘴托架1、吸嘴托架2
吸嘴托架 2
吸嘴托架 1
吸嘴托架 2
吸嘴托架 1
吸嘴托架 2
吸嘴托架 1
正面
背面
25115-KMX-00
n
要点
随安装吸嘴托架的位置不同，后述中所介绍的吸嘴放置位置的编号也会不相同。
3. 贴装头单元
1-18
第 1 章 各部的名称与功能

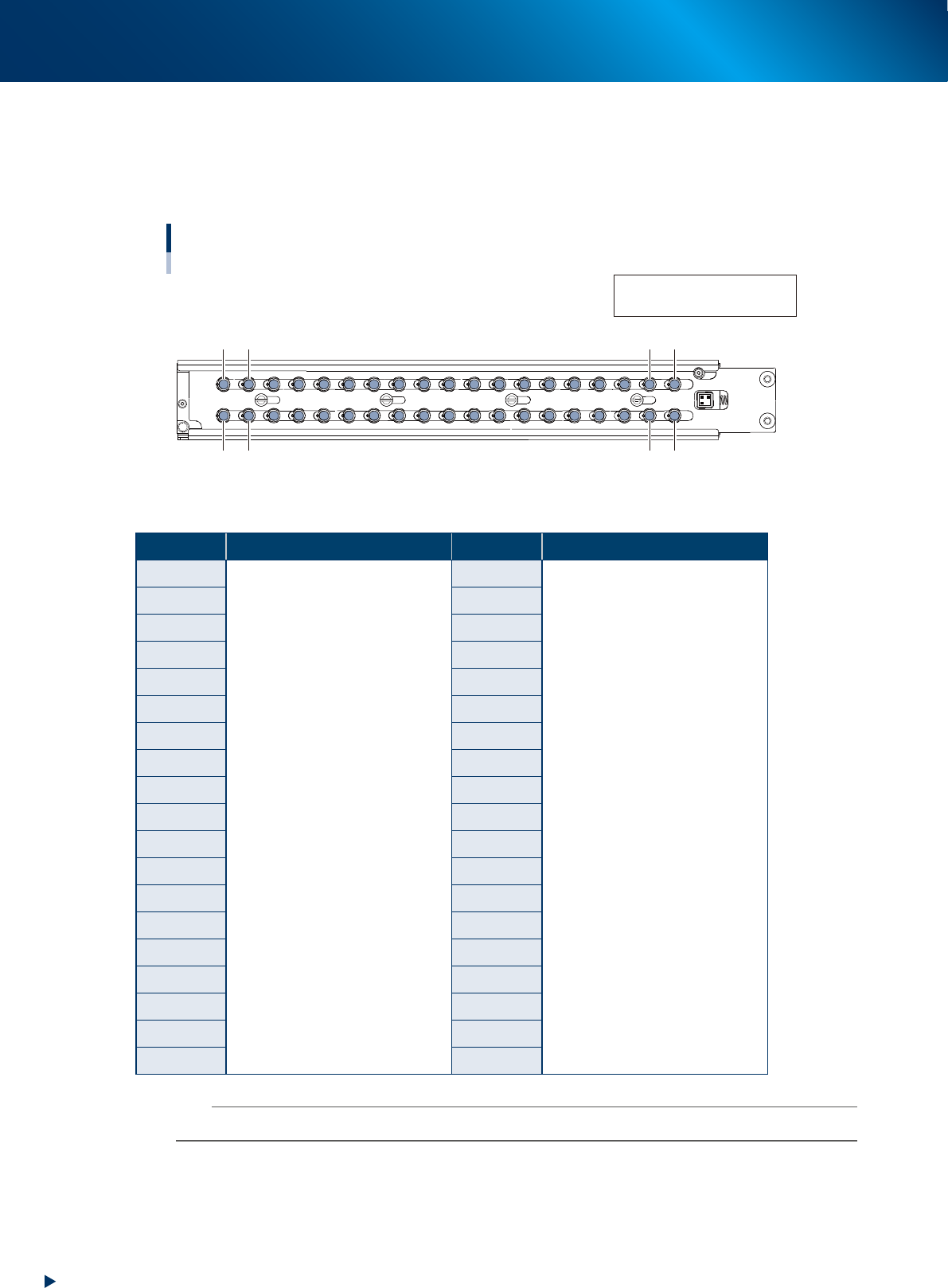

3.3.3 A 型吸嘴托架
吸嘴托架有 A 型和 B 型两种类型，可以根据贴装头单元和要贴装的元件种类来选择。
下面，介绍 A 型吸嘴托架的吸嘴放置位置编号。
A 型吸嘴托架可以放置最多 38 个小直径吸嘴。
A 型吸嘴托架
1/51 2/52 18/68 19/69
20/70 21/71 37/87 38/88
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1/51 ： 吸嘴托架1时为吸嘴 No.1
吸嘴托架2时为吸嘴 No.51
25116-KMX-00
►
A 型吸嘴托架
No. 吸嘴类型 No. 吸嘴类型
1/51
TYPE 8103A
TYPE 8104A
TYPE 8105A
TYPE 8106A
TYPE 8107A
TYPE 8108A
TYPE 8109A
TYPE 8004H
TYPE 8006H
TYPE 8110R
20/70
TYPE 8103A
TYPE 8104A
TYPE 8105A
TYPE 8106A
TYPE 8107A
TYPE 8108A
TYPE 8109A
TYPE 8004H
TYPE 8006H
TYPE 8110R
2/52 21/71
3/53 22/72
4/54 23/73
5/55 24/74
6/56 25/75
7/57 26/76
8/58 27/77
9/59 28/78
10/60 29/79
11/61 30/80
12/62 31/81
13/63 32/82
14/64 33/83
15/65 34/84
16/66 35/85
17/67 36/86
18/68 37/87
19/69 38/88
n
要点
本贴片机是通过识别吸嘴的 ID 来管理吸嘴的，因此在吸嘴托架内可以自由放置吸嘴。
