3. 贴装头单元 1-21 第 1 章 各部的名称与功能 █ 吸嘴托架的安装方法 1. 将吸嘴托架插入吸嘴交换站基座部的安装块部，使安装块部勾住吸嘴托架。 2. 以安装块部侧为支点，将吸嘴托架向锁杆侧按下。 3. 继续将吸嘴托架从上向下按入，直到听到“咔嚓”声响，吸嘴托架被固定。 安装吸嘴托架 咔嚓! ANC MACS ANC MACS QR码 安装块 2 3 1 取り外したノズルホルダー シャッター 25140-KMX-00 n 要点…
3. 贴装头单元
1-20
第 1 章 各部的名称与功能
3.3.5 吸嘴托架的拆卸、安装
█
吸嘴托架的拆卸方法
1. 按下吸嘴托架的锁杆。
2. 将吸嘴托架向上提起拆下。
n
要点
吸嘴托架的开闭器上装有磁铁，拆下的吸嘴托架，其开闭器为关闭状态。用手滑动开闭器，可以取出吸嘴。
开闭器为打开状态时，请不要翻转吸嘴托架，否则吸嘴可能会掉落。
拆卸吸嘴托架
吸嘴托架
吸嘴托架
检出传感器
吸嘴托架锁杆
磁铁
1
2
25118-KMX-00
3. 贴装头单元
1-21
第 1 章 各部的名称与功能
█
吸嘴托架的安装方法
1. 将吸嘴托架插入吸嘴交换站基座部的安装块部，使安装块部勾住吸嘴托架。
2. 以安装块部侧为支点，将吸嘴托架向锁杆侧按下。
3. 继续将吸嘴托架从上向下按入，直到听到“咔嚓”声响，吸嘴托架被固定。
安装吸嘴托架
咔嚓!
ANC MACS
ANC MACS
QR码
安装块
2
3
1
取り外したノズルホルダー
シャッター
25140-KMX-00
n
要点
吸嘴托架上有确认位置的标记 (ANC MACS)，通过基准标记识别相机确认位置进行补正。此外，吸嘴托架的安装位置处
装有检出吸嘴托架的传感器，只要没有安装吸嘴托架，就会因联锁而无法开始自动运行。
参考
MACS 是“Multiple Accuracy Compensation system”的缩写，指 YAMAHA 贴片机的位置校正系统或用于位置校正的标记。
n
要点
请注意不要划伤或弄脏 QR 码标签与 ANC MACS。否则，会导致发生识别错误。
3. 贴装头单元
1-22
第 1 章 各部的名称与功能
3.4 排气站
3.4.1 吸嘴轴排气清洁功能
排气站，是通过对吸嘴、吸嘴轴内部以及吸嘴前端施加高压排气来吹除尘屑与异物进行清洁的单元。( 这一动
作称为“吸嘴轴排气”)。在贴片机的前后两侧各安装有一个排气站。
如下图所示，使用排气站中的 5 个排气孔，对贴装头进行分组排气。详细操作方法，请参照本章后述“3.4.2
手动进行吸嘴轴排气的方法”“3.4.3 自动进行吸嘴轴排气的方法”。
此外，排气站附近还装有废弃箱，用于装被判定为识别错误的元件。在本贴片机中，在废弃微型元件 (0603
规格以下 ) 的动作中，若在丢弃到废弃箱之后的检查 ( 负压检查或侧面识别相机检查 ) 中被检出粘附有元件或
脏污时，将在排气站进一步进行吸嘴轴排气来清除。详细操作方法，请参照本章后述“3.4.4 使用吸嘴轴排气
废弃微型元件的方法”。

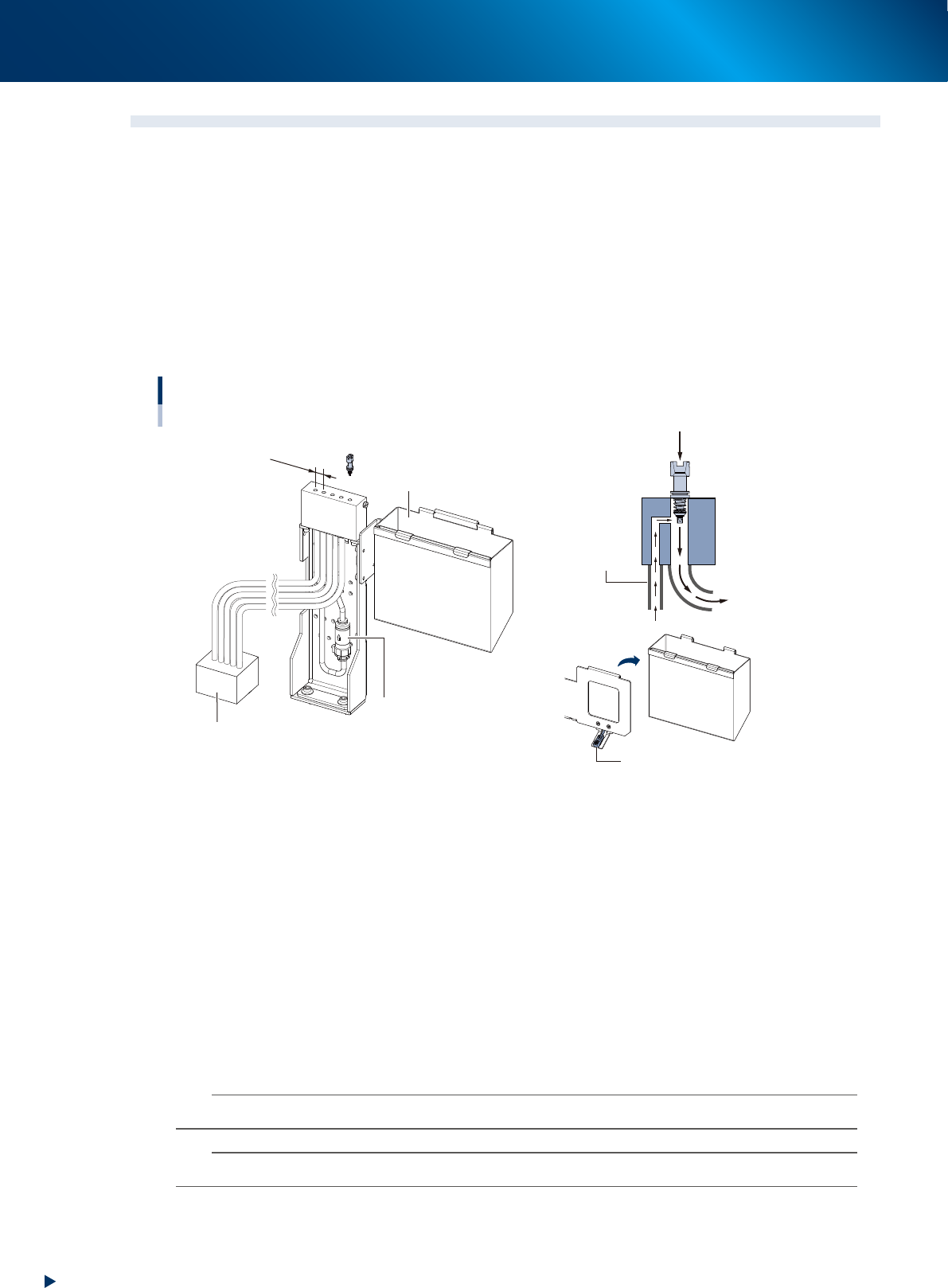

排气站与废弃箱
12mm
废弃箱检查传感器
废弃箱
排气站过滤器
吸嘴轴排气
侧面喷气
排气箱
25119-KMX-00
■
侧面喷气
进行排气清洁时，从贴装头单元进行吸嘴轴排气的同时，从侧面对吸嘴前端进行喷气吹除脏污。
■
排气站过滤器
排气站内进行侧面喷气的喷气管用的过滤器。
■
排气箱
通过吸嘴轴排气清除的脏污或微型芯片等被收集到此排气箱中。
■
废弃箱
废弃元件被丢弃到此箱中。
■
废弃箱检查传感器
检查是否装有废弃箱以及废弃箱的安装是否到位。
n
要点
没有安装废弃箱时，贴片机将无法开始自动运行。
n
要点
“元件”-“基本”画面中“废弃方法”的设置为“丢弃位置”时，被废弃的元件才会被丢弃到废弃箱中。
