2. 操作、输入部
1-8
第 1 章 各部的名称与功能

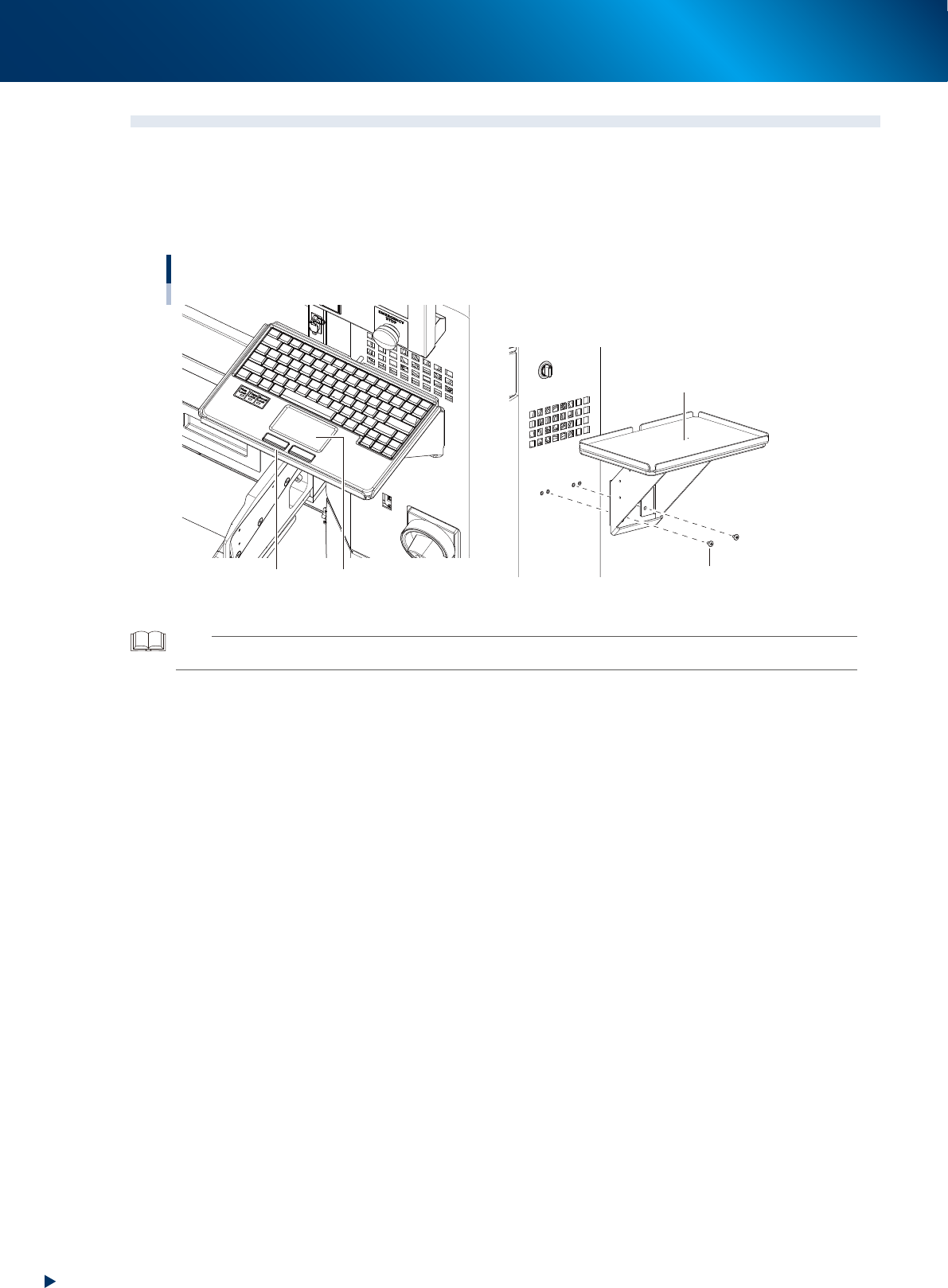

2.2 键盘(选配)
在贴片机正面操作显示屏的下方可以选配操作贴片机与编辑数据用的键盘。选择画面中的图标按钮或参数时，
使用触控板使光标对准之后，按左键即可 ( 右键无法使用 )。
使用键盘时，需在贴片机上加装键盘架，用附带的螺钉固定，并将键盘的 USB 插头插在贴片机上键盘专用的
USB 端口中。( 请参照本章后述“2.3 其它连接端口”中的图。)
键盘
键盘架
固定螺钉
触控板
左、右键
25106-KMX-00
参考
贴片机背面无法安装键盘架。
2. 操作、输入部
1-9
第 1 章 各部的名称与功能

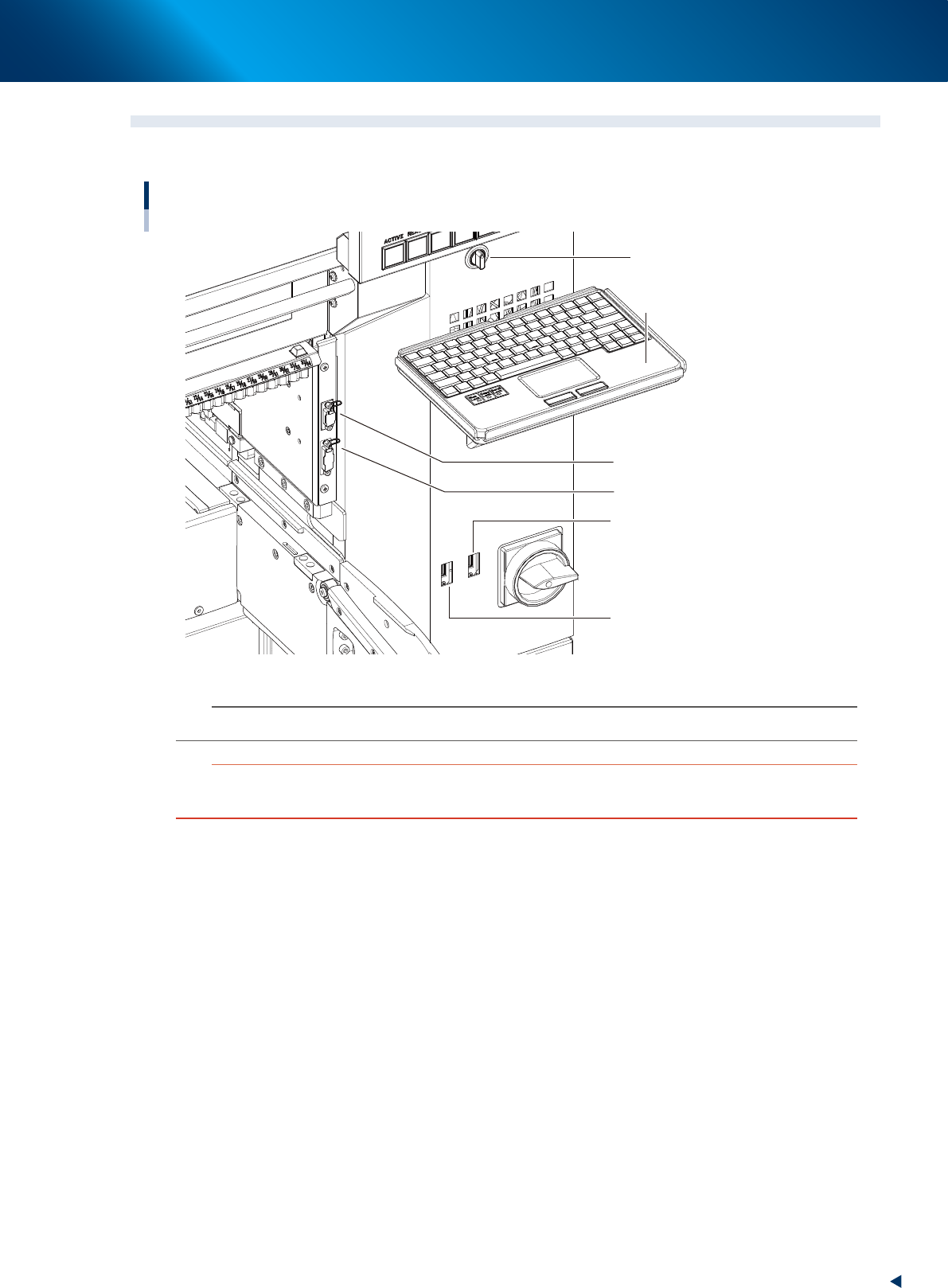

2.3 其它连接端口
贴片机上还备有 USB 存储器用、键盘专用的 USB 端口。
USB端口、其它连接用端口
键盘专用
USB端口
键盘 (选配)
USB存储器用端口
FM贴装头单元
负荷校正用接口
一次性换料车夹固开关
浸焊台用接口 (选配)
25107-KMX-00
n
要点
本贴片机的一次性换料车安装有气密接头。
c
注意
上图中的 USB 端口为键盘专用 ( 不支持必须安装专用驱动程序的键盘 )。请勿与其它 USB 设备连接。
此外，若连接 2 个以上的键盘时，独占控制将无效，键盘将无法使用。
■
USB 存储器用端口
备份数据与升级版本时使用。
■
其它连接用端口
贴片机上装有对 FM 贴装头单元进行维护保养时使用的接口。
一次性换料车上的接口在本章后述“4.2.1 送料器用一次性换料车”中介绍。
3. 贴装头单元
1-10
第 1 章 各部的名称与功能

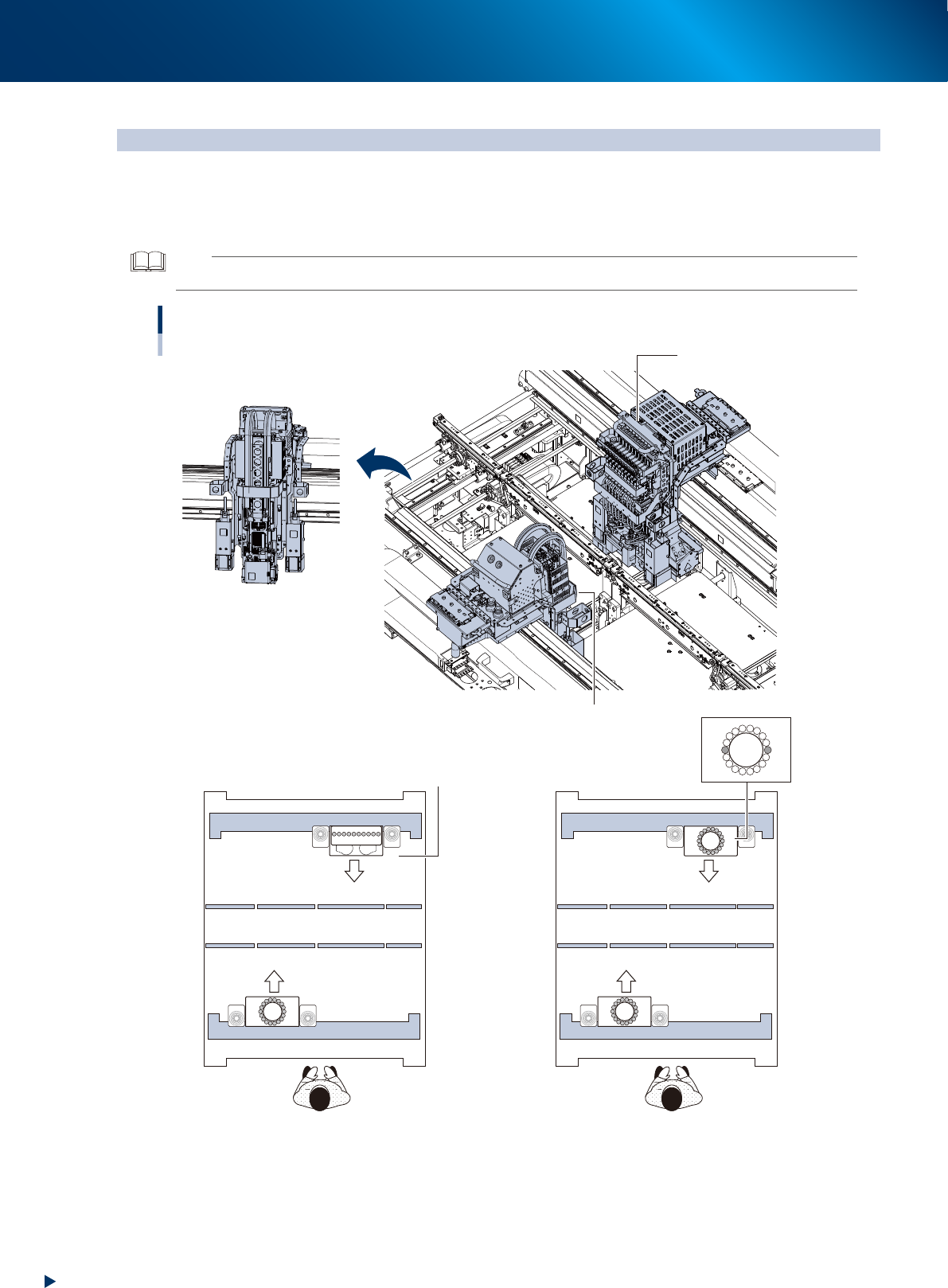

3. 贴装头单元
本贴片机可以装配的贴装头单元有高速通用转塔式贴装头 ( 简称“RM 贴装头单元”) 与直排式贴装头 ( 简称“HM
贴装头单元”) 2 种。1 台贴片机可以最多装配 2 个贴装头单元，并相对安装。2 个贴装头单元可以选择相同的
贴装头单元，也可以一个选择 RM 贴装头单元另一个选择 HM 个贴装头单元。
参考
关于贴装头单元组合的详细内容，请参阅交货规格书。
110
1
1
贴装头单元
贴装头单元的组合示例
HM 贴装头单元
■ 前后都为 RM 贴装头单元■ 前侧为 RM 贴装头单元、后侧为 HM 贴装头单元
贴装头编号
1
110
2
18
RM 贴装头单元
RM 贴装头单元
贴装头正面 贴装头正面
25108-KMX-00
