4. 带装元件的准备 2-47 第 2 章 基本操作 ► 料带的前端剥离 12mm、16mm、24mm 送料器时，盖带也可以不必穿过压料盖的切口部而直接穿过压料盖的压料板前端也可 以使用。这种方法称为“前端剥离”法。 一般， “前端剥离”有“减少元件的损耗 (“预先剥离”会损耗 1 〜 2 个元件 )” 、 “不损伤元件表面”等优点。 但， “前端剥离”可能会引起因静电而粘附元件等不良发生。因此，本公司建议使用“预先剥离”法。盖带 从压…
4. 带装元件的准备
2-46
第 2 章 基本操作
4
剥离盖带。
料带由装有电子元件的“载带”和覆盖在元件上面的“盖带”两层组成，先剥离“盖带”，使盖带可以
到达卷带齿轮位置。
5
安装载带。
将载带穿过前端压料扣的孔中。
6
安装盖带。
将盖带穿过压料盖 ( 或压料板 ) 的切口部。此时，盖带必须拉出一定程度，使盖带可以夹入卷带齿轮。
载带、盖带
以ZS电动送料器(12mm)为例
压料盖
盖带
卷带齿轮
载带
前端压料扣
压料板
25205-KMK-00
c
注意
穿盖带时，请勿用力过猛使压料盖变形。
4. 带装元件的准备
2-47
第 2 章 基本操作
►
料带的前端剥离
12mm、16mm、24mm 送料器时，盖带也可以不必穿过压料盖的切口部而直接穿过压料盖的压料板前端也可
以使用。这种方法称为“前端剥离”法。
一般，“前端剥离”有“减少元件的损耗 (“预先剥离”会损耗 1 〜 2 个元件 )”、“不损伤元件表面”等优点。
但，“前端剥离”可能会引起因静电而粘附元件等不良发生。因此，本公司建议使用“预先剥离”法。盖带
从压料盖的切口部穿过的方法称为“预先剥离”法。
参考
32mm 以上送料器的压料板没有切口部，因此只能使用“前端剥离”法。
料带的前端剥离
以ZS电动送料器(12mm)为例
盖带插入口
盖带
压料盖
载带
压料板
■ 前端剥离
■ 通常时 (预先剥离)
25206-KMK-00
7
固定压料盖。
确认载带已与链齿轮的齿咬合之后，用前端压料扣压住压料盖进行固定。
c
注意
固定压料盖时，如果用压料盖按压前端压料扣，可能会导致前端压料扣的钩部被磨损。因此，请务必将压料扣向上提起
之后对准压料盖与前端压料扣的钩部进行固定。
固定压料盖
前端压料扣
链齿轮
盖带
压料盖
载带走带孔
25207-KMK-00
4. 带装元件的准备
2-48
第 2 章 基本操作
8

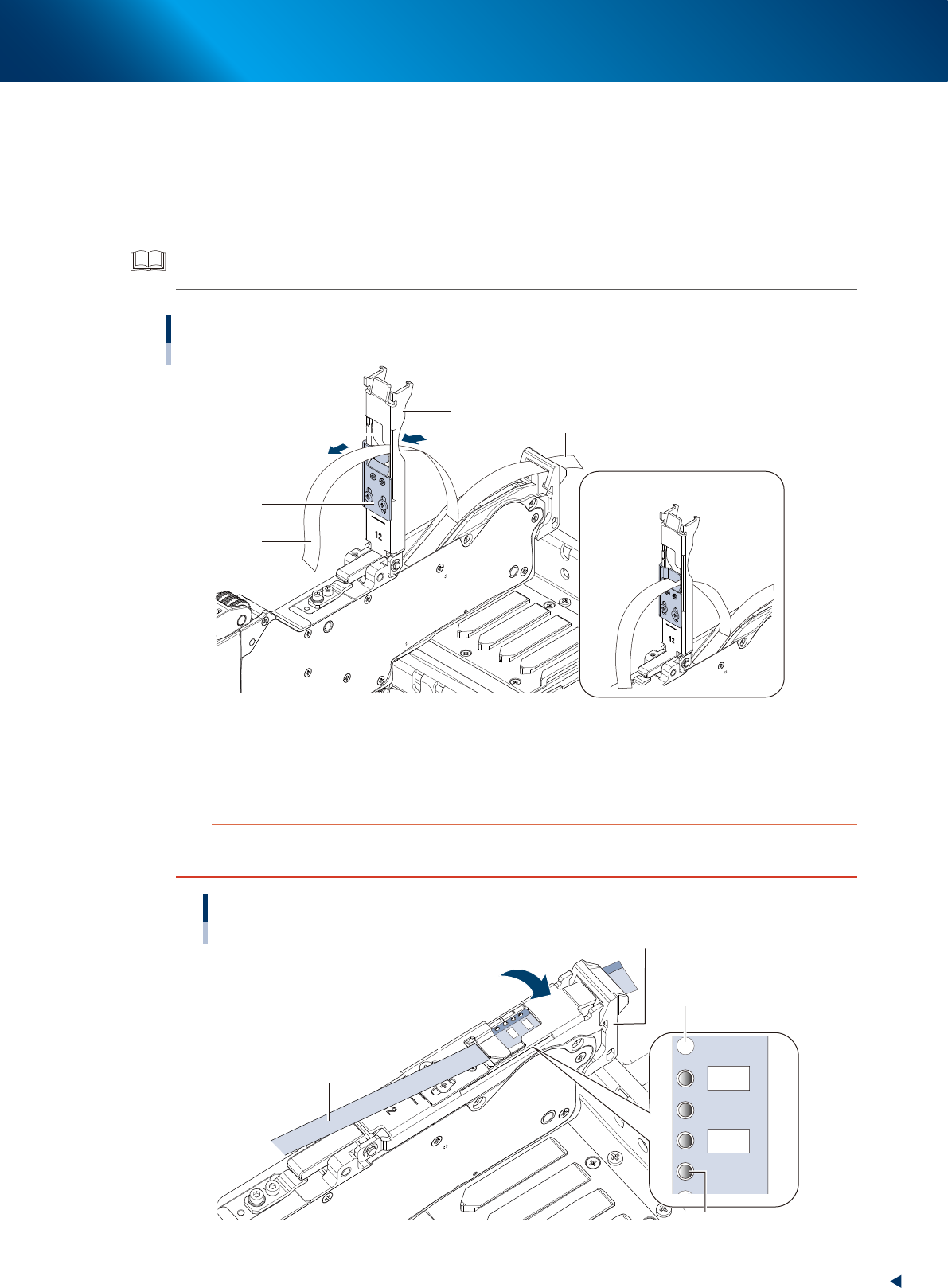

将盖带夹入卷带齿轮。
1. 按压卷带杆的图中所示部位，使卷带齿轮让出空隙
2. 将盖带插入一定长度到卷带齿轮让处的空隙中。
3. 松开卷带杆，使卷带齿轮夹住盖带。
安装盖带
盖带
卷带杆
卷带齿轮
25208-KMK-00
c
注意
确认压料盖与卷带齿轮之间的盖带没有扭曲。
9
卷绕盖带的松弛部分。
沿箭头方向轻轻拉伸盖带，盖带将自动卷绕。
卷绕盖带的松弛部分
盖带
25209-KMK-00
c
注意
•
卷绕盖带时，请小心操作，注意不要使手指被夹入卷带齿轮部。
•
卷绕盖带直至松弛消失为止。
参考
送料器在接通电源时，卷带齿轮也会卷绕盖带。将送料器从上料台拆下再重新安装在上料台上时也可以再次卷绕盖带。
