3. 贴装头单元
1-10
第 1 章 各部的名称与功能
3. 贴装头单元
本贴片机可以装配的贴装头单元有高速通用转塔式贴装头 ( 简称“RM 贴装头单元”) 与直排式贴装头 ( 简称“HM
贴装头单元”) 2 种。1 台贴片机可以最多装配 2 个贴装头单元，并相对安装。2 个贴装头单元可以选择相同的
贴装头单元，也可以一个选择 RM 贴装头单元另一个选择 HM 个贴装头单元。
参考
关于贴装头单元组合的详细内容，请参阅交货规格书。
110
1
1
贴装头单元
贴装头单元的组合示例
HM 贴装头单元
■ 前后都为 RM 贴装头单元■ 前侧为 RM 贴装头单元、后侧为 HM 贴装头单元
贴装头编号
1
110
2
18
RM 贴装头单元
RM 贴装头单元
贴装头正面 贴装头正面
25108-KMX-00
3. 贴装头单元
1-11
第 1 章 各部的名称与功能
3.1 吸附、贴装元件的贴装头
3.1.1 RM 贴装头单元

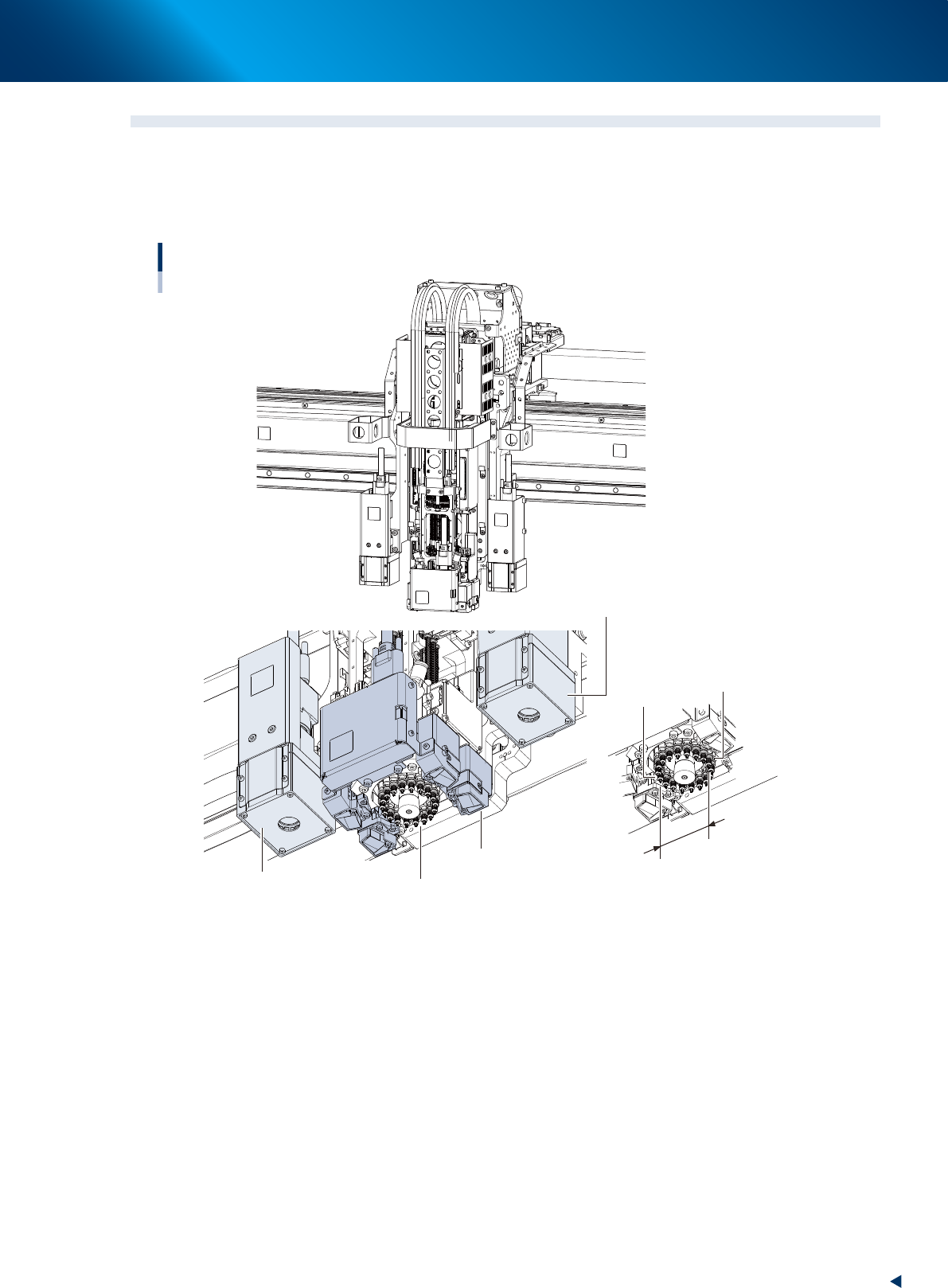

RM 贴装头单元为转塔式，一个贴装头单元装有 18 个吸附、贴装元件的贴装头。
贴装头单元两侧装有 2 个基准标记识别相机，下部装有 4 个侧面视觉相机。
RM 贴装头单元
基准标记识别相机 1
基准标记识别相机 2
转塔式贴装头
侧面视觉相机
36mm
10号贴装头
1号贴装头
25109-KMX-00
