3. 生产中的监控屏显示
2-31
第 2 章 基本操作
3.5 RETRY( 重试 )
显示过去发生的 100 个错误履历。因识别错误或吸附错误进行了重试等时，在本画面中确认。
监控屏：重试
26223-KMX-00
3. 生产中的监控屏显示
2-32
第 2 章 基本操作
3.6 基准标记
显示“基板、拼板”、“局部”、“点”等基准标记的识别结果与校正结果。
监控屏：基准标记
26224-KMX-00
•
校正值 X、Y、R
用“＋”和“－”值显示基准标记的识别结果与基板程序中输入坐标的比较值。
•
校正值 伸长率
显示根据校正值 X、Y、R 算出的基板伸展率。
•
识别结果
显示“成功”或“未完成”。只要标记识别成功，“未完成”会变为“成功”。
3. 生产中的监控屏显示
2-33
第 2 章 基本操作
3.7 坏板标记
显示“基板、拼板”、“局部”等坏板标记的识别结果。

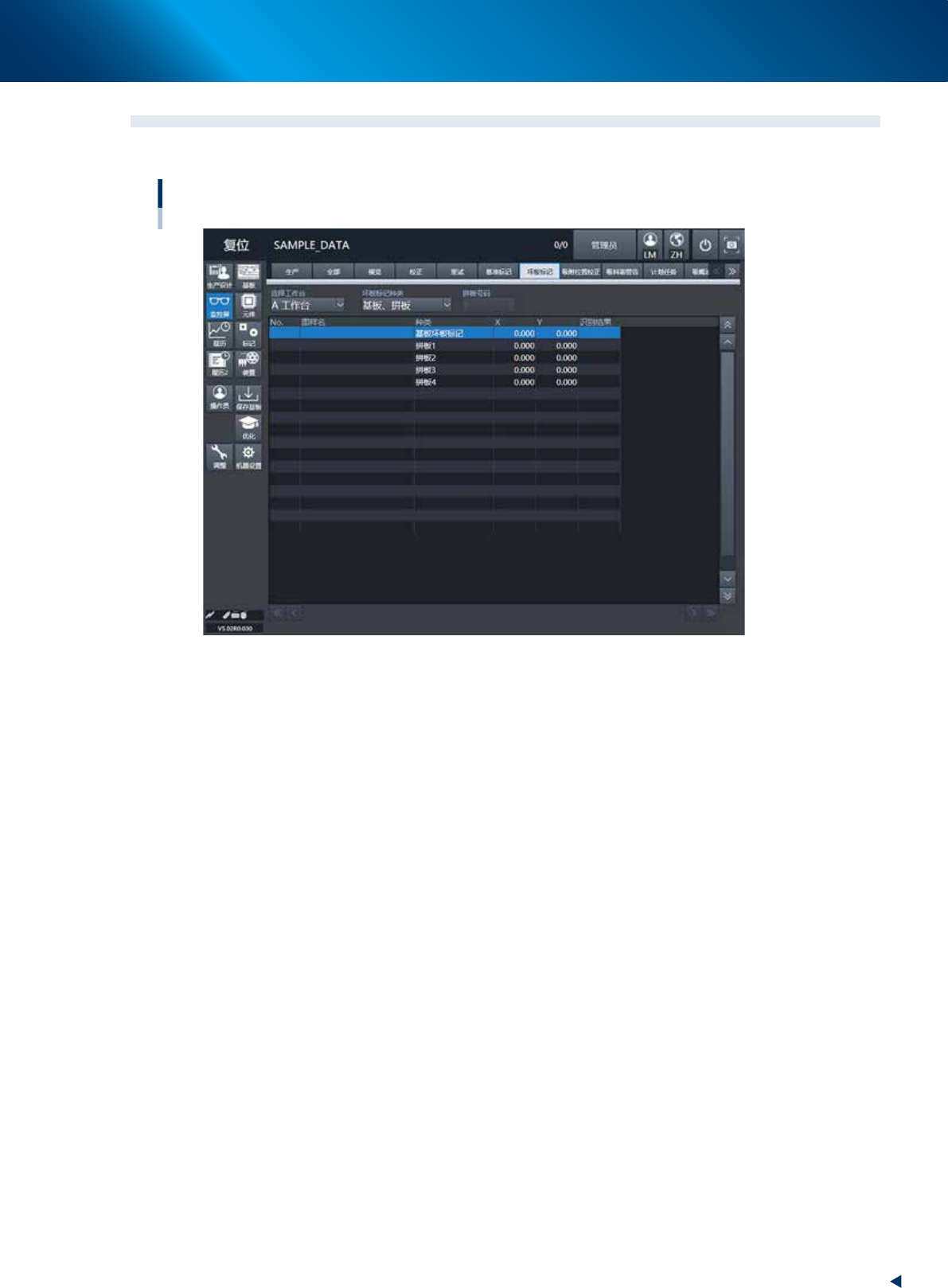

监控屏：坏板标记
26225-KMX-00
•
X、Y
显示基板程序的输入值 ( 此值考虑了拼板位移量 )。
•
识别结果
根据实际标记的识别结果进行 OK 或 NG 的判断。
OK ∶没有识别到坏板标记时，判断为 OK，即进行贴装。
NG ∶识别到坏板标记时，判断为 NG，即取消贴装。
