4. 供料部

1-32

第 1 章各部的名称与功能

4. 供料部

4.1 供料方式

本贴片机有 4 处可以安装送料器用一次性换料车 ( 简称“料车”) 的位置，因此最多可以安装 4 台料车。1 台

料车最多可以安装 32 个送料器。

料车的安装位置如下图所示分别为 F1、F2、R1、R2。

料车安装在 F1 时其送料器安装位置的编号为 1 〜 32，安装在 F2 时为 33 〜 64，安装在 R1 时为 101 〜 132，

安装在 R2 时为 133 〜 164。

贴片机的结构

供料规格：32连一次性换料车 x 4台

1 32 64

164 132 101

133

25121-KMX-00

4. 供料部

1-33

第 1 章各部的名称与功能

►

各贴装头与安装号码

根据贴装头单元的规格和 X 轴可动范围的关系，各贴装头单元、各贴装头可以吸附元件的送料器安装号码，

如下表所示。

贴装头 No.

安装位置编号

前侧 F1、F2 后侧 R1、R2

HM 贴装头单元

1 1-58 101-158

2 1-59 101-159

3 1-60 101-160

4 1-61 101-161

5 2-62 102-162

6 3-63 103-163

7 4-64 104-164

8 5-64 105-164

9 6-64 106-164

10 7-64 107-164

压杆 No.

安装位置编号

前侧 F1、F2 后侧 R1、R2

RM 贴装头单元

1 1-61 101-161

2 4-64 104-164

4. 供料部

1-34

第 1 章各部的名称与功能

4.2 带装元件的供给

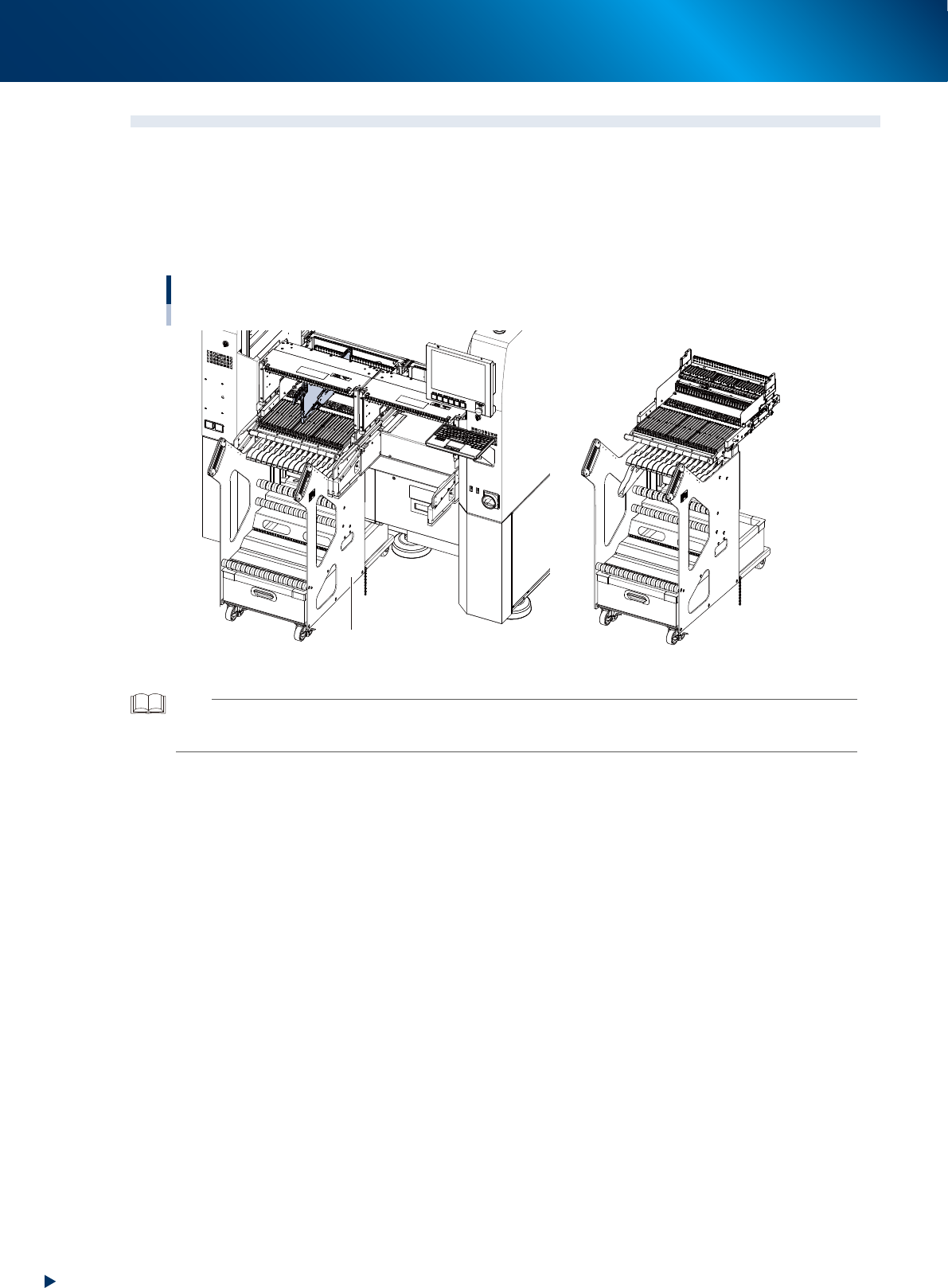

4.2.1 送料器用一次性换料车

送料器用一次性换料车 ( 简称“料车”或“一次性换料车”) 可以预先将装有生产基板用元件的送料器安装在

料车上，以料车为单位更换元件。料车可以安装 ZS 电动送料器、ZSR 电动送料器和自动续料式送料器。使用

ZS 电动送料器或 ZSR 电动送料器时，可以在不停止自动运行的状态下更换送料器。这称为“不停机更换送料器”。

供料部

送料器用一次性换料车

25122-KMX-00

参考

本贴片机的料车也可以安装 SS 电动送料器，但会受到一定的制约。

详细内容，请参照后述第 2 章的“4.2 SS 电动送料器的使用”。
