4. 带装元件的准备
2-74
第 2 章 基本操作
5
关闭导槽盖板。
6
关闭安全机盖。
7
把住把手继续将料车推入到位，并使料车不致向外滑出。
n
要点
贴片机的安装地面如果稍有倾斜，可能在夹固料车时料车会滑动。
因此，用手把住料车的把手使料车不致滑动，直到完成 Step8 〜 Step9 的料车夹固步骤为止。
8
将料车夹固开关向左旋至“ON ( 夹固 )”。
将与料车安装位置对应的料车夹固开关向左旋至“ON ( 夹固 )”，料车夹固开关的指示器开始闪烁。
贴片机侧的料车夹固部下降夹固料车。之后，贴片机与料车、送料器自动开始确认通信。

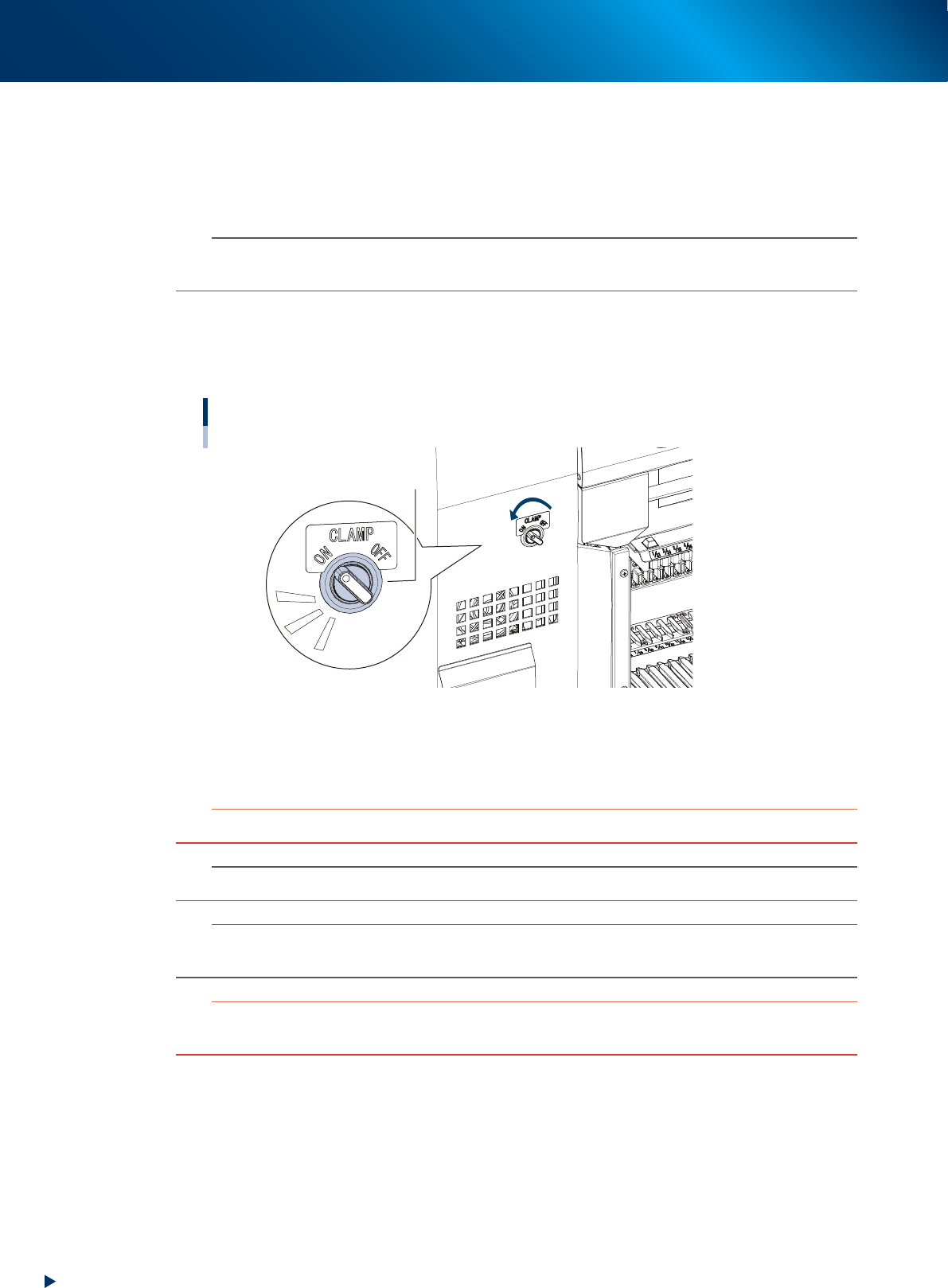

料车夹固开关
料车夹固开关
25236-KMK-00
9
确认料车夹固开关已亮灯。
贴片机与料车、送料器的通信确认结束之后，夹固开关的指示器会变为亮灯。
c
注意
料车夹固开关为闪烁状态时，请勿触摸贴片机 ( 料车 ) 内部。贴片机的料车夹固部下降，可能会夹伤手指。
n
要点
贴片机的机盖或导槽盖板为打开状态时，即使转动料车夹固开关，贴片机的料车夹固部也不会下降。
n
要点
贴片机料车安装位置的里侧左部装有接近传感器，称为“前进端传感器”。料车被推入到位时，该传感器会发生反应。
若在该传感器无反应的状态下转动料车夹固开关，贴片机的料车夹固部是不会下降的。
c
注意
料车夹固动作中，如果料车移动，会加大对夹固部连接器的负荷，如果频繁出现，将导致夹固部连接器被损坏。
因此，在夹固料车时，请务必用手把住把手使料车不致移动。
4. 带装元件的准备
2-75
第 2 章 基本操作
4.2.3 将装有 SS 电动送料器的一次性换料车从贴片机上拆下
下面，介绍将装有 SS 送料器的料车从贴片机上拆下的方法。
e
1
按贴片机操作面板上的急停按钮。
2
将料车夹固开关向右旋至“OFF ( 松开 )”。
料车夹固开关的指示器闪烁，贴片机侧的料车夹固部上升，料车送料器架的夹固被松开。
料车被松开之后，夹固开关的指示器会变为熄灯。
c
注意
料车夹固开关为闪烁状态时，请勿触摸贴片机 ( 料车 ) 内部。送料器架部上升可能会夹伤手指。
n
要点
如果贴片机不是处于急停状态，即使将料车夹固开关旋至“OFF ( 松开 )”，料车夹固部也不会上升。
3
确认料车夹固开关已熄灯。
4
打开贴片机的安全机盖。
5
打开贴片机的导槽盖板。
1. 按压导槽盖板左右的锁杆，解除锁定。
2. 用手打开导槽盖板。

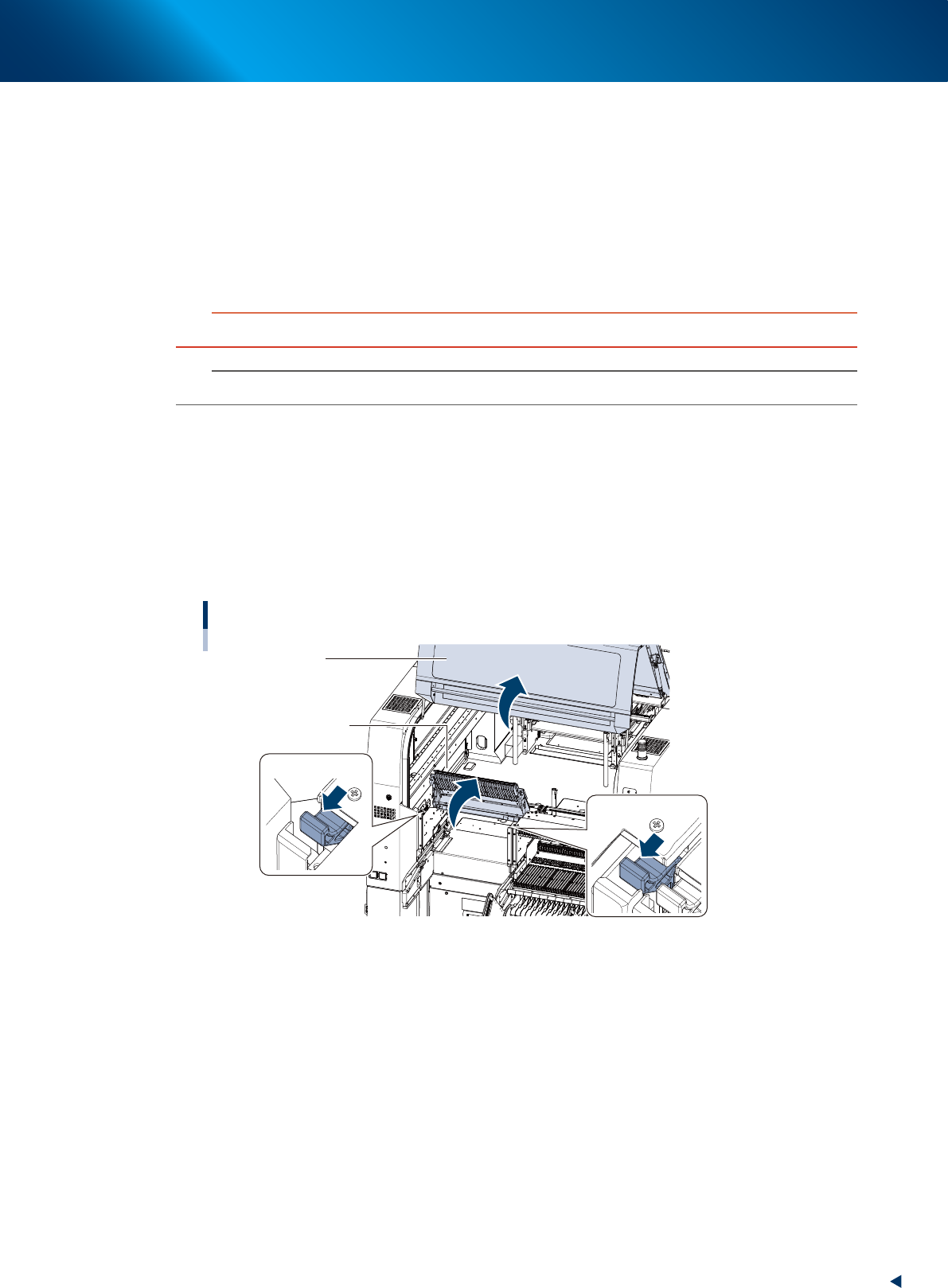

打开安全机盖和导槽盖板
锁杆
锁杆
导槽盖板
安全机盖
25234-KMK-00
4. 带装元件的准备
2-76
第 2 章 基本操作
6
将料车从贴片机上拆下。
用手把住料车的把手，将料车笔直拉出。

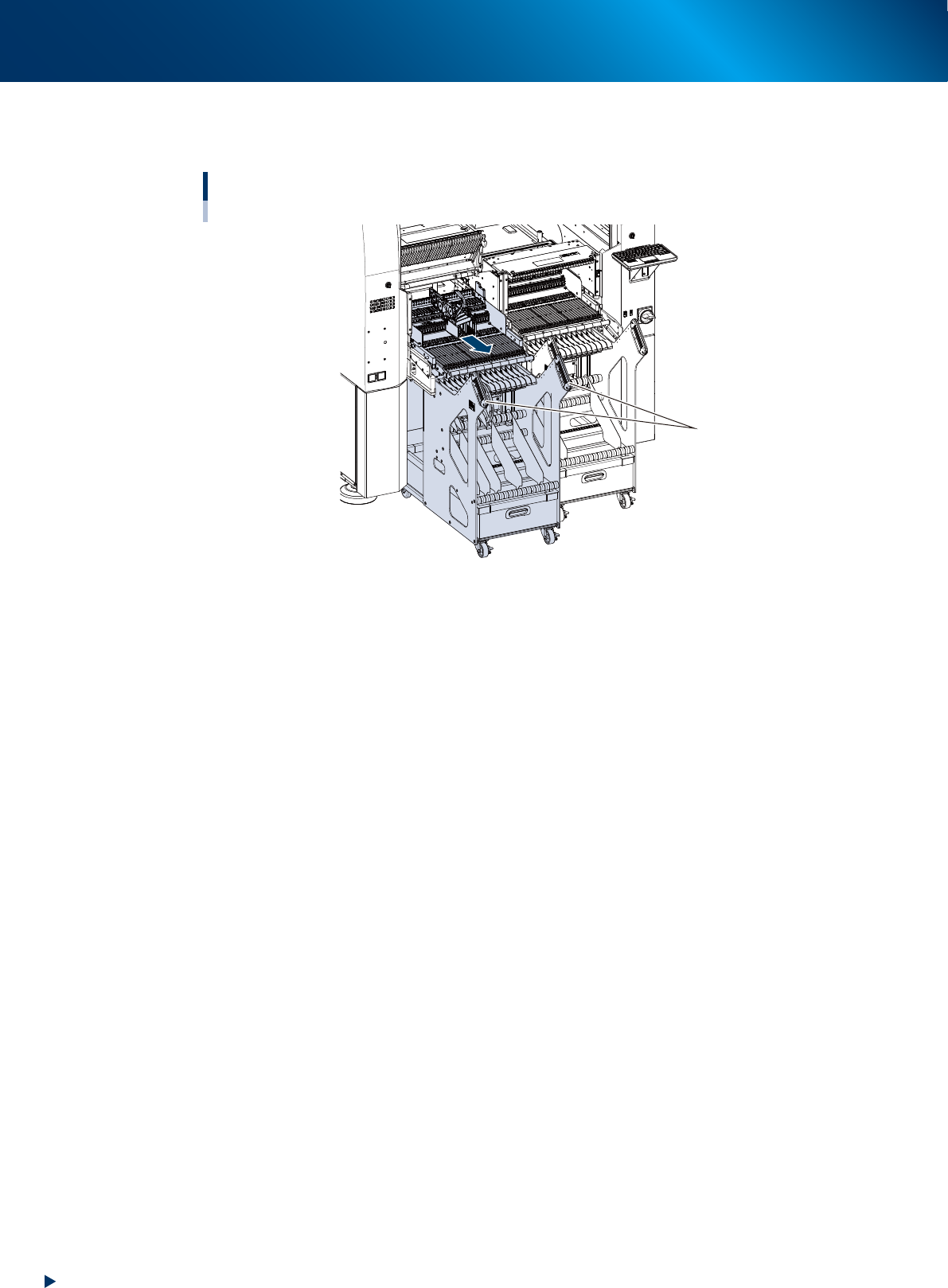

将料车从贴片机上拆下
装有S送料器的料车
把手
25237-KMK-00
7
关闭导槽盖板。
8
关闭贴片机的安全机盖。
