7. 轴的组成
1-59
1 各部的名称与功能
7. 轴的组成
本节,介绍本贴片机的轴组成与轴的运行方向。

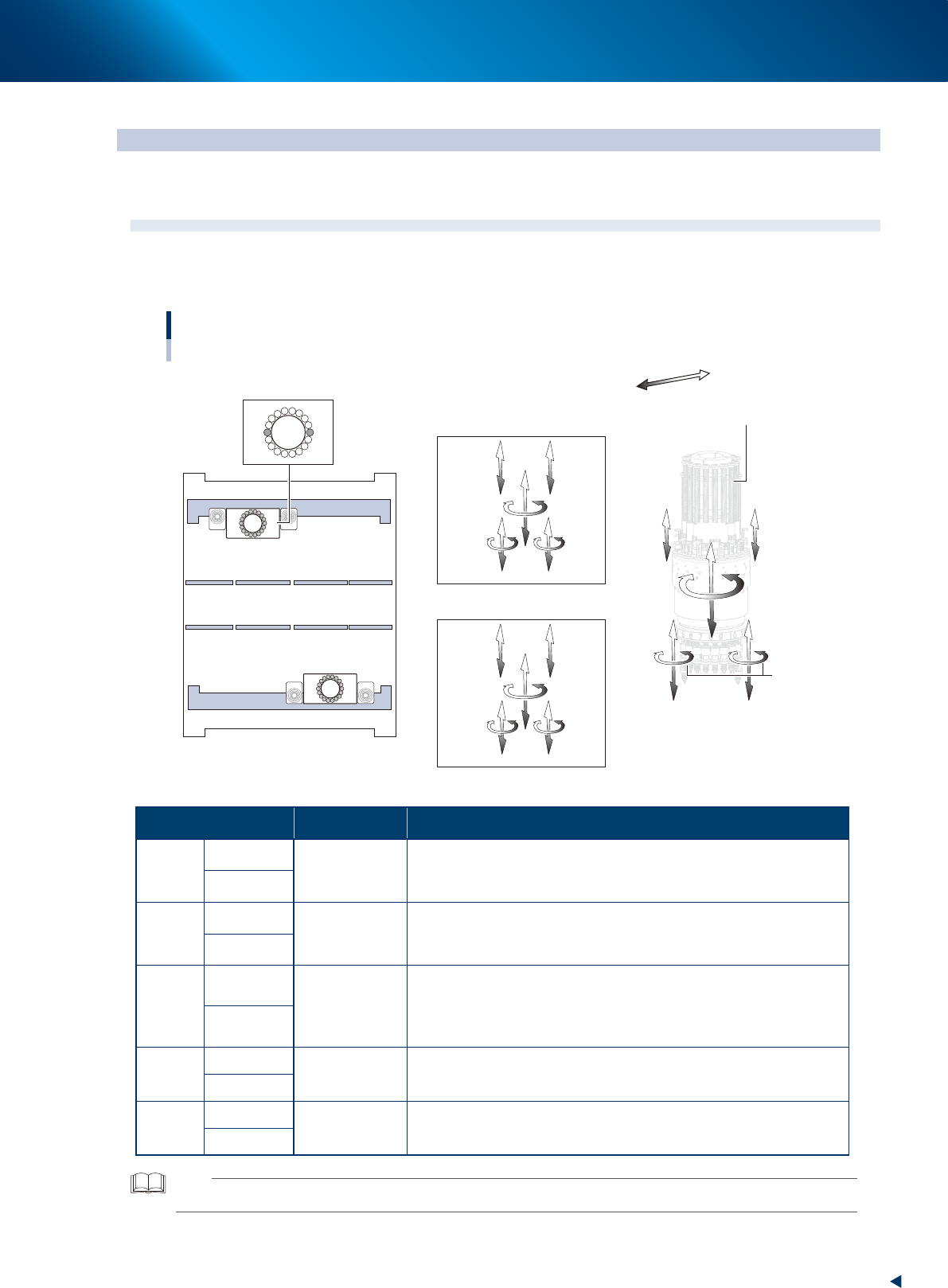

7.1 贴装头单元的轴组成
7.1.1 RM 贴装头单元
1
1
110
2
18
正方向
负方向
贴装头单元的轴组成 RM贴装头单元
从贴片机正面看时为例
R
Z1
Z2
V1
V2
N
HZ
前侧的贴装头单元 A
后侧的贴装头单元 B
转塔
ZA2
RA
ZA1
RA
HZA
NA
VA2
VA1
ZB1
RB
ZB2
RB
HZB
NB
VB1
VB2
贴装头单元 A
贴片机正面
贴装头单元 B
25137-KMX-00
轴名 规格
功能、用途
Z
ZA1ZA2
直线电机
Z 轴是 RM 贴装头两侧的轴。
它使转塔内的 18 根吸嘴轴中的 1 根上下移动来吸附、贴装元件。
Z1 也称为压杆 1Z2 也称为压杆 2
ZB1ZB2
V
VA1VA2
直线电机
V 轴是 RM 贴装头单元两侧的轴。
它比 Z 轴行程短,使转塔的机械阀上下移动来切换给吸嘴轴供给的真空
和空气。
VB1VB2
HZ
HZA
直线电机
HZ 轴使整个 RM 贴装头单元上下移动。
通过该动作来辅助吸附、贴装元件时的 Z 轴动作来缩短贴装时间。
此外,在吸附厚度大的元件时上升,并且在识别元件时根据元件的尺寸上
升来对准多视觉相机的焦距。向下为正方向。
HZB
R
RA
电机与齿轮
使转塔内的 18 根吸嘴轴同时转动。
从上往下看时的逆时针方向为正方向。
RB
N
NA
电机与齿轮
使整个转塔旋转。
从上往下看时的逆时针方向为正方向。
NB
参考
前侧的贴装头单元为“贴装头单元 A”,后侧的贴装头单元为“贴装头单元 B
7. 轴的组成
1-60
1 各部的名称与功能

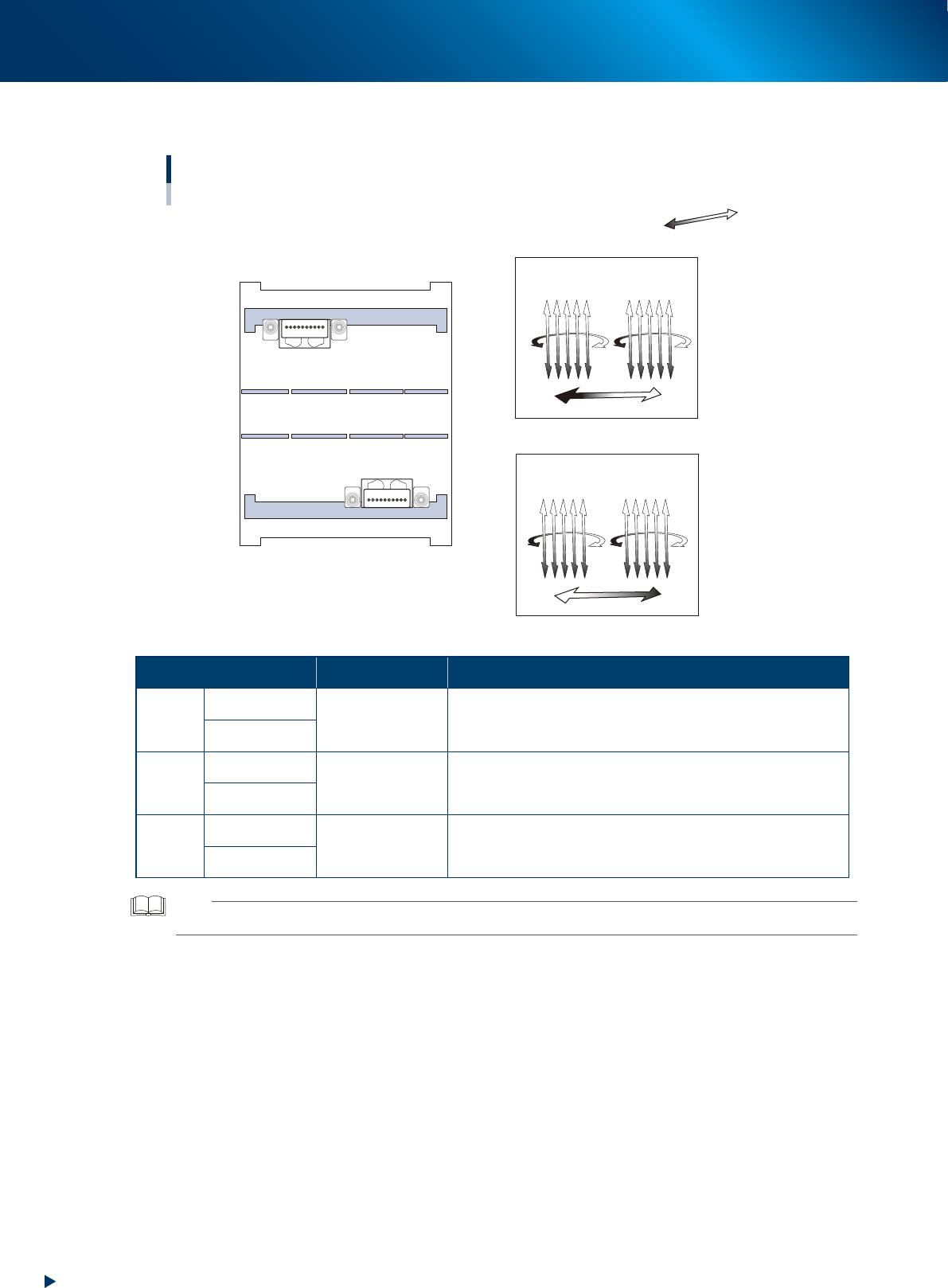

7.1.2 HM 贴装头单元
10
1
1
10
贴装头单元的轴组成 HM贴装头单元
从贴片机正面看时为例
正方向
负方向
RA1
RB1
RA2
RB2
SCB
SCA
前侧的贴装头单元 A
ZB1ZB10 ZB6 ZB5
ZA10ZA1 ZA5 ZA6
贴装头单元 A
贴片机正面
贴装头单元 B
后侧的贴装头单元 B
25138-KMX-00
轴名 规格
功能、用途
Z
ZA1
ZA10
直线电机
使吸附、贴装元件的贴装头上下移动。
向下为正方向。
ZB1
ZB10
R
RA1RA2
电机与同步带
R1R2 两个电机分别使 5 根吸嘴轴旋转。
从上往下看时的逆时针方向为正方向。
RB1RB2
SC
SCA
直线电机
使扫描相机左右移动。
1 号贴装头→ 10 号贴装头的方向为正方向。
SCB
参考
前侧的贴装头单元为“贴装头单元 A”,后侧的贴装头单元为“贴装头单元 B
7. 轴的组成
1-61
1 各部的名称与功能

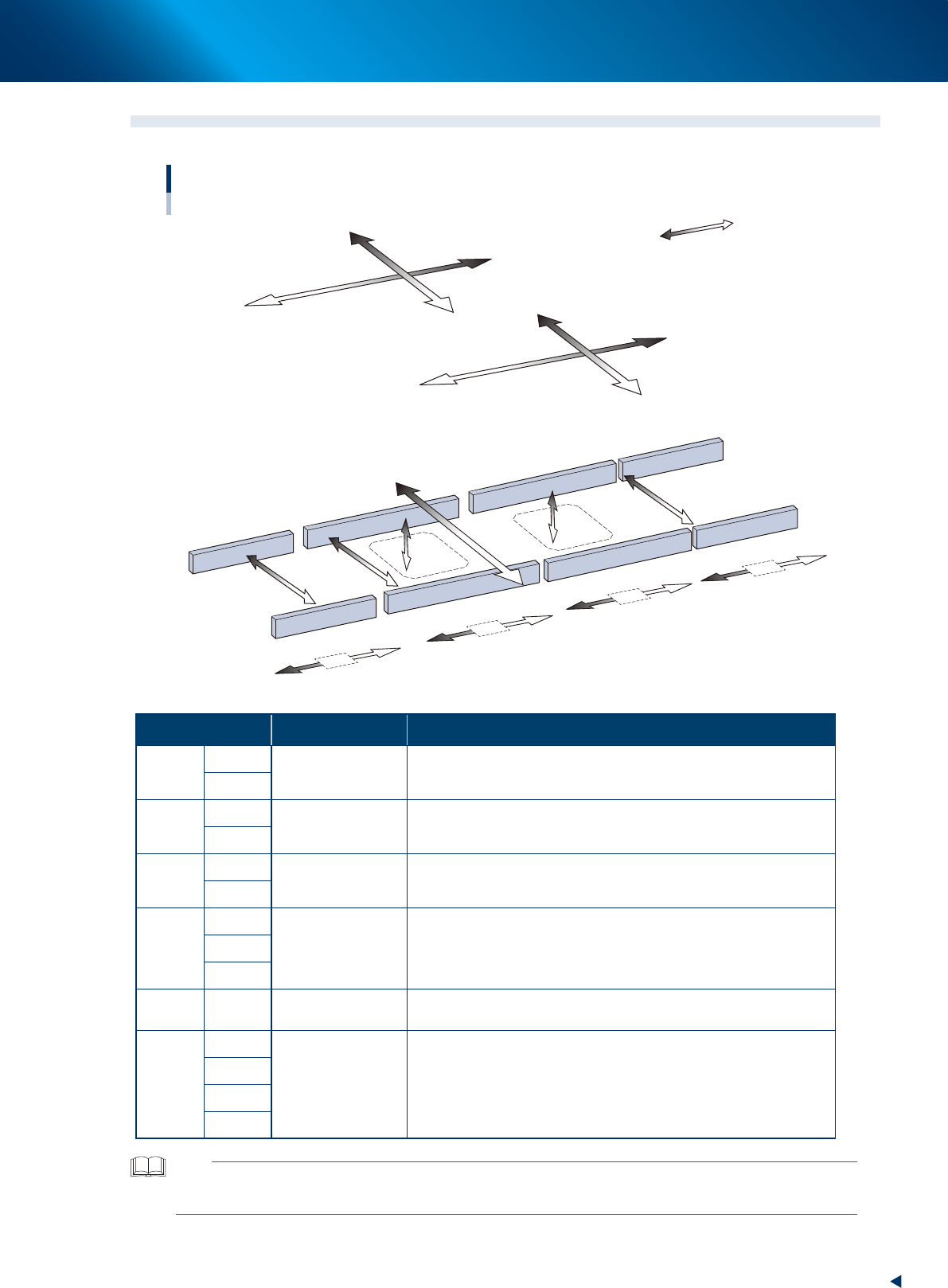

7.2 主轴、传送部的轴组成
W1&W2
正方向
负方向
YB
YA
XA
XB
W4
U
主轴、传送部的轴组成
■ 主轴
■ 传送部
贴装工作台 2
贴装工作台 1
出口传送轨
W3
PU2
PU1
CV2
CV3
CV4
CV1
25139-KMX-00
轴名 规格
功能、用途
X
XA
电机与滚珠丝杆
使贴装头单元沿平行于传送轨传送基板的方向移动。
从贴片机正面看时的右侧为正方向。
XB
Y
YA
直线电机
使贴装头单元沿垂直于传送轨传送基板的方向移动。
向贴片机里侧为正方向。
YB
PU
PU1
电机与同步带
使顶板上升。
向上为正方向。
PU2
W
W1&W2
电机与同步带
调节传送宽度。
传送轨向宽方向移动时的方向为正方向。
W3
W4
U
-
电机与同步带
使整个贴装工作台 2 Y 方向移动。向里侧为正方向。
通过使贴装头单元与元件贴装位置接近来缩短贴装时间。
CV
CV1
电机与同步带
CV 轴是使传送带转动来传送基板的轴。
从右向左传送基板的方向为正方向。
CV2
CV3
CV4
参考
贴装工作台 1 的传送宽度调节轴 (W2) W1 轴是由一个电机驱动的,作连动运行。
前侧的贴装头单元为“贴装头单元 A”,后侧的贴装头单元为“贴装头单元 B
