5. 传送部
1-51
第 1 章 各部的名称与功能
5. 传送部
5.1 传送装置
下面，介绍传送与固定基板用的传送装置。
传送装置
以右→左传送基板的机型为例
传板方向
4
6
8
9
1
2
3
5 (贴装台1)
5 (贴装台2)
7
25132-KMX-00
1. 待机挡板
贴装位置上已有基板时，被传送到传送装置内的基板在待机挡板位置处待机。
2. 贴装台 1 的主挡板
贴装台 1 的基板挡板。传入传送装置内的基板碰到主挡板就会停在贴装位置。
3. 贴装台 2 的主挡板
贴装台 2 的基板挡板。贴装台 2 的主挡板有 2 个，根据基板尺寸切换使用两个主挡板。
5. 传送部
1-52
第 1 章 各部的名称与功能
4. 出口挡板
从下游机没有输入要求基板的信号时，贴装后的基板停在出口挡板位置处待机。
5. 贴装台 1、贴装台 2 的顶板
6. 顶针
根据准备贴装的基板，在顶板上设置顶针。当基板到达贴装位置时，顶板上升，由顶板上的顶针从下向上支
撑基板。
7. 基板压板
8. 基板固定夹 ( 组件 )
只要基板到达贴装位置，基板固定夹就会上升，从下托起基板的边缘夹入压板之间进行固定。
基板压板可以根据基板的大小调整位置。
9. 顶针防碰传感器 ( 选配 )
顶板上升时，万一顶板与传送轨之间的位置有顶针等，传感器会检出并使顶板停止上升，防止碰撞。
n
要点
本贴片机只有上述双贴装台规格一种。
双贴装台规格的传送装置的贴装台 2 可以整体前后移动 (U 轴 )，由此可以使贴装位置、吸料位置、贴装头单元之间的距
离靠近来缩短贴装时间。
5. 传送部
1-53
第 1 章 各部的名称与功能

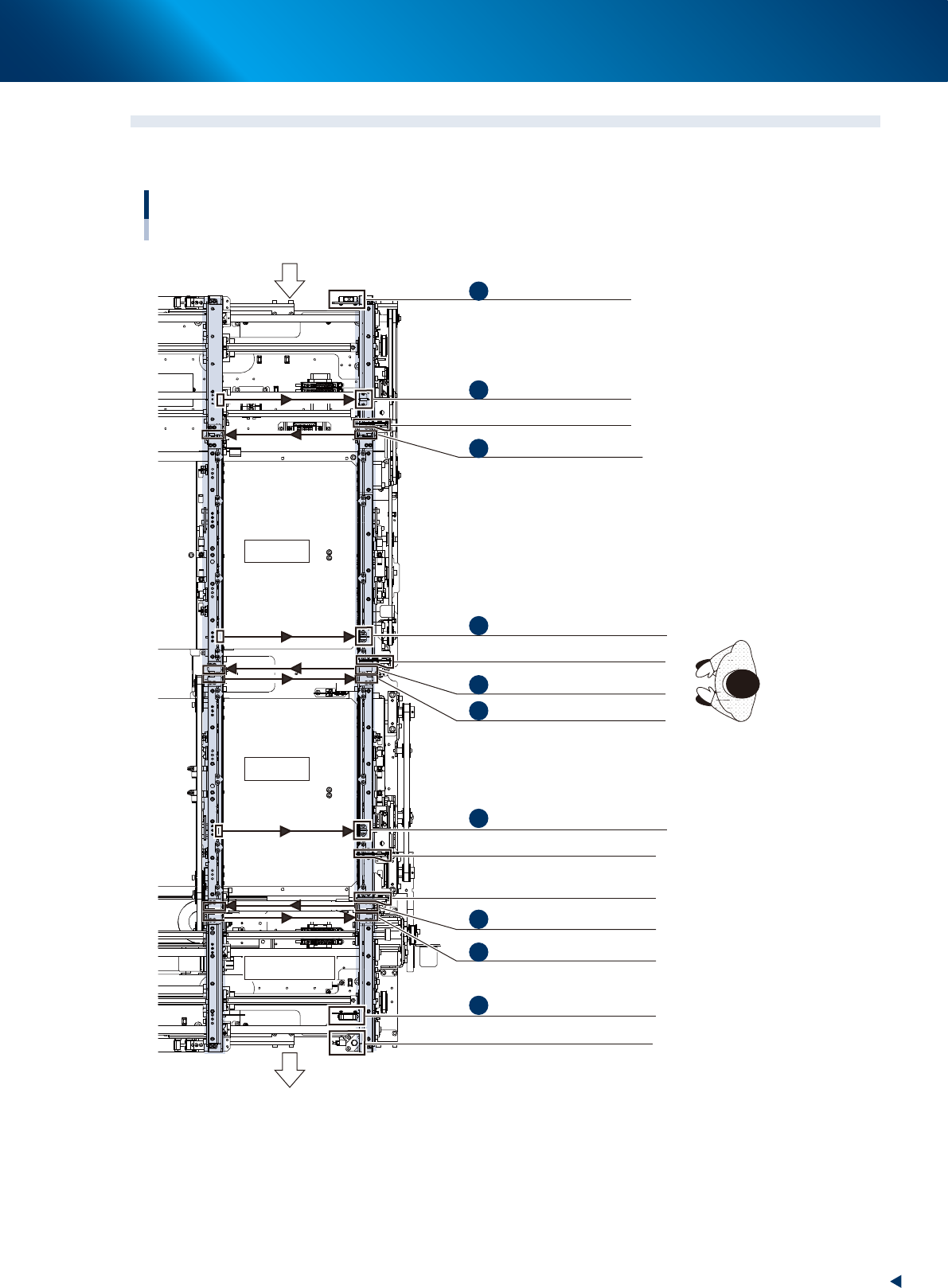

5.2 传送部传感器的安装装置
下面，介绍传送部各个传感器的安装位置。
贴装台 1
贴装台 2
出口コンベア
YRM20R 传送部传感器的安装位置
以右→左传送基板为例
传板方向
入口传送轨 基板检出传感器
待机位置 基板检出传感器
出口位置 基板检出传感器
贴装台1 基板通过确认传感器
贴装台1 入口确认传感器
出口传送轨 入口确认传感器
贴装台2 贴装位置 基板检出传感器
贴装台1 贴装位置 基板检出传感器
贴装台1 出口确认传感器
贴装台2 出口确认传感器
待机位置挡板
贴装台1 主挡板
贴装台2 主挡板 1
贴装台 2 主挡板 2
出口挡板
A
B
C
D
E
F
G
H
I
J
25133-KMX-00
