1. 从开机到关机
3-23
第 3 章 从开机到关机
█
启用“检查吸嘴前端脏污”功能
下面，介绍在机器设置画面中启用“检查吸嘴前端脏污”功能的方法。
1
按 [ 机器设置 ] 按钮，打开“VmSpec”画面。
2
打开“计划规格”画面。
从树形菜单中选择“规格信息”-“计划规格”，打开“计划规格”画面。
n
要点
修改“检查吸嘴前端脏污”功能的设置需要管理员权限。
3
启用“检查吸嘴前端脏污”功能。
1. 从“检查项目”下拉框中选择“检查吸嘴前端脏污”。
2. 在画面下部列表中勾选对象吸嘴的“执行”选择框，并在“数据库号码”单元格中输入“1000”。
3. 按画面左上的 [ 保存 ] 按钮，保存设置。
4. 按画面右上的 [ 关闭 ] 按钮，关闭 "VmSpec" 画面。

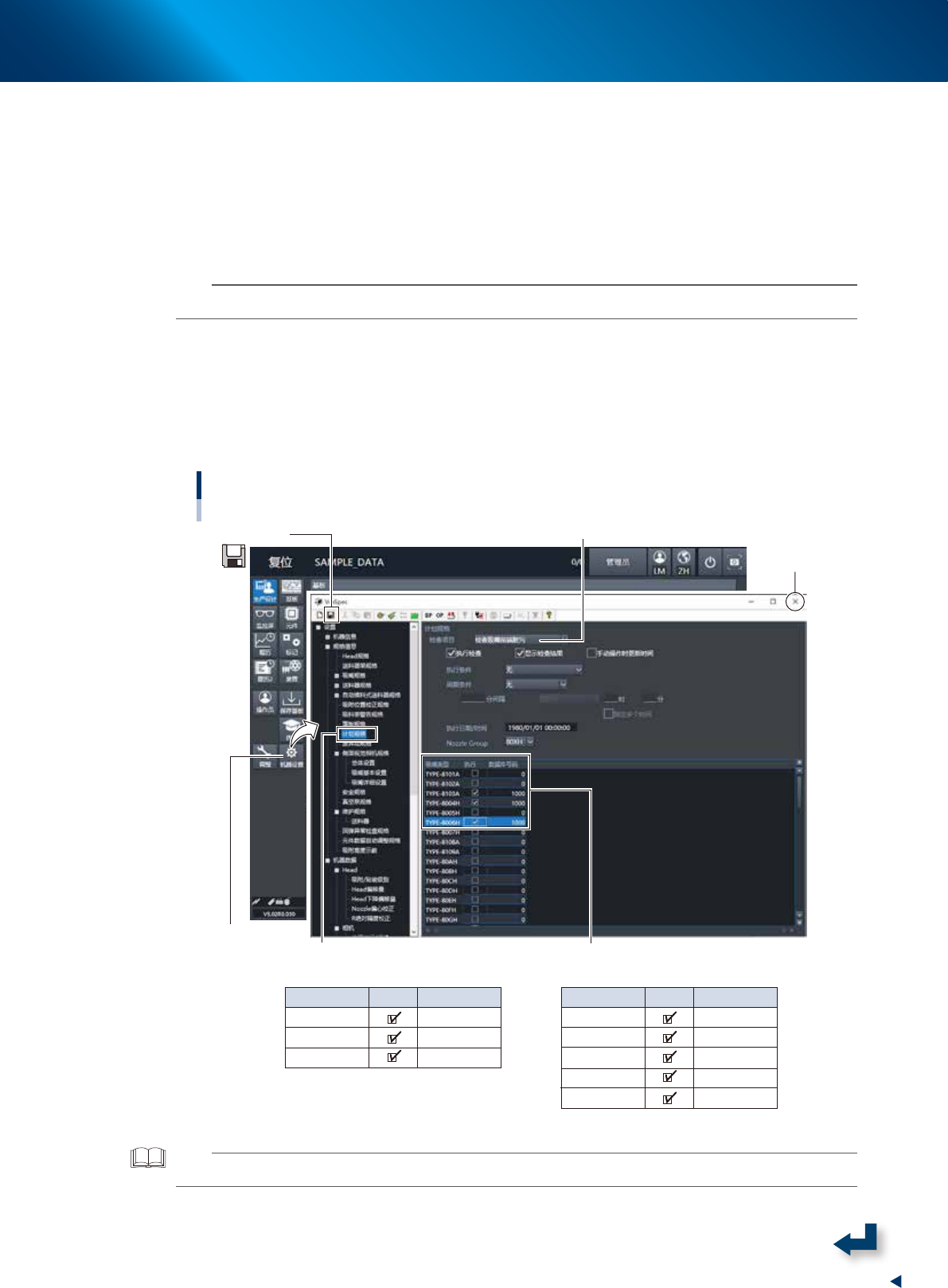

启用“检查吸嘴前端脏污”功能
“VmSpec”-“计划规格”画面
1
[机器设置]按钮
2 选择“计划规格”
1. 选择“检查吸嘴前端脏污”
2. 勾选对象吸嘴的“执行”选择框，并输入“1000”。
吸嘴类型
TYPE-8103
TYPE-8004
TYPE-8006
执行 数据库号码
1000
1000
1000
■ 80X吸嘴组时 ■ 81X吸嘴组时
吸嘴类型
TYPE-8103
TYPE-8104
TYPE-8105
TYPE-8106
TYPE-8107
执行 数据库号码
1000
1000
1000
1000
1000
3. 按[保存]按钮
4. 按[关闭]按钮
562315-KMX-00
参考
元件数据库号码 1000 号的数据为检查吸嘴前端脏污专用的识别数据。
4
重新读入基板程序。
重新读入基板程序，使设置的“检查吸嘴前端脏污”功能生效。
1. 从开机到关机
3-24
第 3 章 从开机到关机
1.9 开始生产
下面，以读入了生产用的基板程序为前提介绍开始生产的方法。
1
设置运行速度。
一般以 100％的速度进行自动运行。
但，在进行新基板程序的试贴装等时，若需要确认，可以降低运行速度。
需要调节运行速度时，按“生产设计”画面的“运行条件”分组框中的 [ ▲ ] 按钮，或直接在“速度”
输入框中输入数值。
设置运行速度
以双段输送台机型的“生产设计”画面 为例
[▲] 按钮
输入运行速度
562316-KMX-00
2
开始自动运行。
1. 贴片机为急停状态时，向右转动急停按钮并按操作面板的 [READY ( 准备就绪 )] 按钮，解除贴片机
的急停状态。
2. 按操作面板的 [START ( 开始 )] 按钮。
入口传感器感应到基板之后，传送带开始转动，将基板传送到贴装位置并开始贴装元件。
w
警告
贴片机正常运行时，多层信号灯亮绿灯 ;出错或联锁时，亮黄灯 (蓝灯 );紧急停机时，亮红灯 (白灯 )。
多层信号灯亮绿灯时，严禁进入贴装头的可动范围以内。
1. 从开机到关机
3-25
第 3 章 从开机到关机
1.10 结束生产
下面，介绍结束基板生产的方法。
1
停止贴片机的运行。
停止贴片机运行的方法有下列 4 种。
1. [STOP ( 停机 )] 按钮 ( 操作面板 )
停止机器的运行，按 [START ( 开始 )] 按钮可以恢复运行。
2. [ 作业后停机 ] 按钮 ( 操作画面 )
完成当前基板的贴装之后，停止运行。
3. [ 传出后停机 ] 按钮 ( 操作画面 )
完成当前传送装置内的基板的贴装之后停止生产时使用。
传送装置内的所有基板都将完成贴装并被传出，从上游机也不再传入新的基板。
e
4. [EMERGENCY STOP( 急停 )] 按钮 ( 操作面板 )
发生紧急意外情况时使用，一般情况下不要使用。
c
注意
自动运行过程中，除非紧急情况或发生意外，不要轻易按急停按钮。
[作业后停机]按钮、[传出后停机]按钮
以双段输送台机型的“生产设计”画面为例
[传出后停机]按钮[作业后停机]按钮
562317-KMX-00
2
使运行复位。
按操作面板的 [RESET ( 复位 )] 按钮，返回准备生产基板的状态。
