2. 操作画面与各种按钮
2-22
第 2 章 基本操作
█
送料器手动操作画面
[装置] -“送料器”画面
2
4
7
8
3
5
1
6
26216-KMX-00
按钮名 功能
1 送料器信息
显示安装在送料器架上的送料器的相关信息。
“状态”栏里显示的号码为错误编号。
关于错误的内容与解决方法，请参阅《ZS FEEDER 用户操作手册》。
2 送料器架信息 可以确认送料器架内板卡的版本。
3 切刀 打开或关闭切带器。
4 走带速度 走带速度，可在“标准〜 90、80、10...％”的范围内从下拉框中选择。
5 传送
使在送料器信息中选定的送料器向前传送 1 个间距的料带。
每按 1 次按钮，就按照设定的间距使料带向前传送 1 个间距。
6 后退
使在送料器信息中选定的送料器向后退回 1 个间距的料带。
每按 1 次按钮，就按照设定的间距使料带向后退回 1 个间距。
7 重新读入 清除送料器的当前状态 ( 内存 )，重新读入。
8 上下箭头按钮 上下移动光标。
2. 操作画面与各种按钮
2-23
第 2 章 基本操作
█
I/O 手动操作画面
[装置] -“I/O”画面
1 2
3
5
4
26217-KMX-00
名称 功能
1 “输出信号”下拉框
从下拉框中选择需要查看的输出信号。
• 送料器
• 吸嘴交换站
• 传送装置
• Head
• 排气站
• 废弃站
• ATS
• 其它
2 “输入信号”下拉框
从下拉框中选择需要查看的输入信号。
• 联锁
• 原点极限
• 送料器
• 吸嘴交换站
• 传送装置
• 废弃站
• Head
• ATS
• 排气站
• 其它
3 [ON/OFF] 按钮
可以确认输出信号的阀门动作等，还可以根据需要强制输出。
点击任意的信号选择之后，按 [ON/OFF] 按钮，可以打开或关闭选定的输出信号。
4 [ 指示器 ] 按钮
使前侧、后侧送料器与托盘供料装置等
的指示器分别亮灯。
亮灯模式可以选择“全部”“依次”“单独”。
5 信号显示区
显示传感器、阀门类的当前状态。
用光标选择需要查看的传感器或阀门的地址，其 I/O 的内容会显示在画面下部。
3. 生产中的监控屏显示
2-24
第 2 章 基本操作
3. 生产中的监控屏显示
在生产运行过程中需要确认运行状态时，按 [ 监控屏 ] 按钮。选择“生产”、“全部”、“视觉”、“校正”、“重试”
等选项卡确认贴装中的信息。

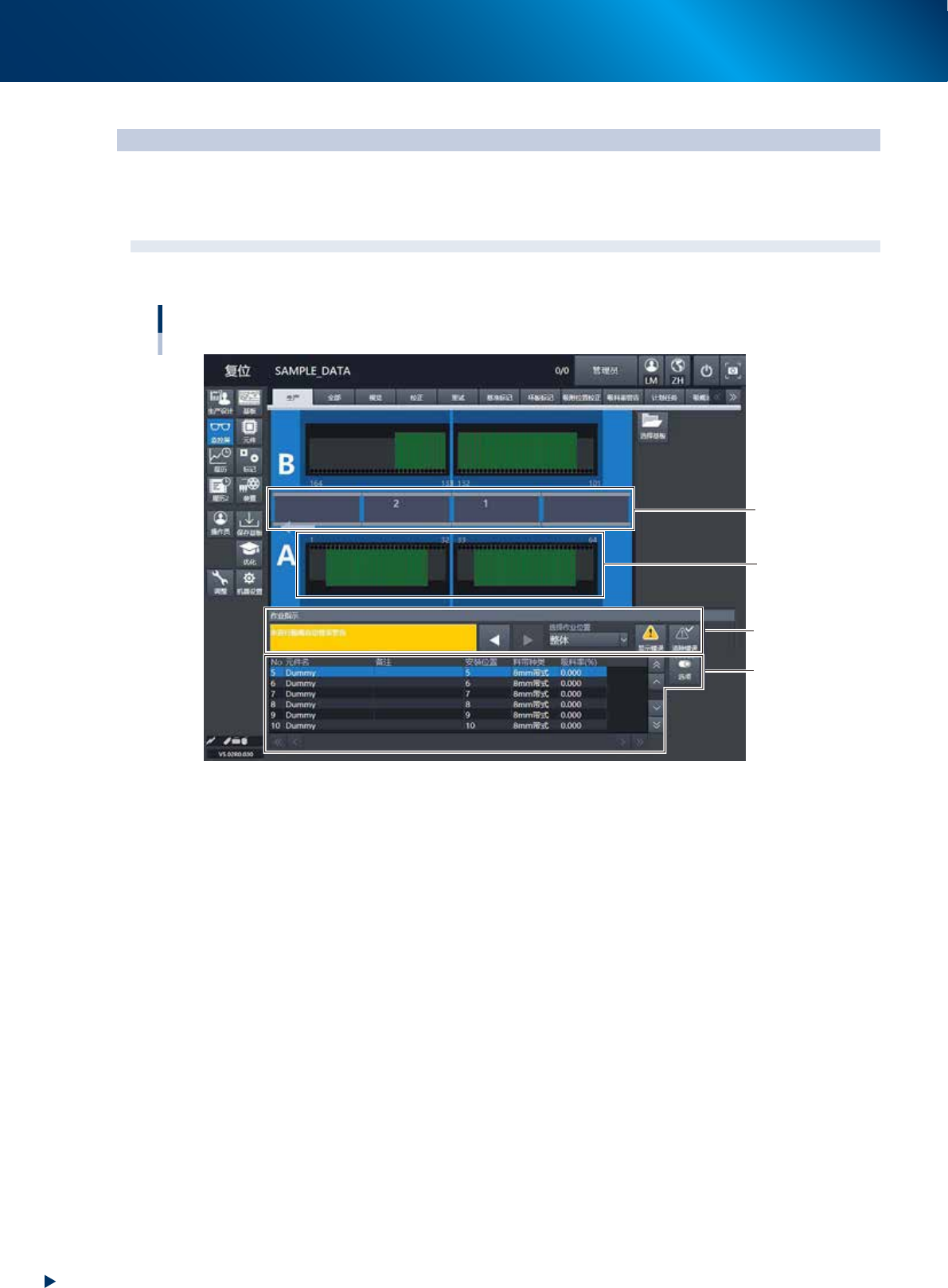

3.1 生产
“生产”画面，以示意图显示当前正在生产的贴片机的实时信息。画面下部显示发生的错误或作业指示等内容。
监控屏：生产
1
2
3
4
26218-KMX-00
1. 传送状态显示区
生产中的基板显示为绿色。
发生与传送相关的错误，如危险检查传感器有反应等时，基板显示为红色。
2. 送料器状态显示区
参照当前基板程序的“元件”-“吸料”画面的“送料器安装位置”，在登录有元件的送料器安装位置显示送
料器。未登录元件的送料器安装位置则不显示。此外，若送料器的安装正确可以使用时，显示为绿色 ；若安
装不正确或有异常时，显示为红色。
