1. 从开机到关机
3-24
第 3 章 从开机到关机
1.9 开始生产
下面，以读入了生产用的基板程序为前提介绍开始生产的方法。
1
设置运行速度。
一般以 100％的速度进行自动运行。
但，在进行新基板程序的试贴装等时，若需要确认，可以降低运行速度。
需要调节运行速度时，按“生产设计”画面的“运行条件”分组框中的 [ ▲ ] 按钮，或直接在“速度”
输入框中输入数值。

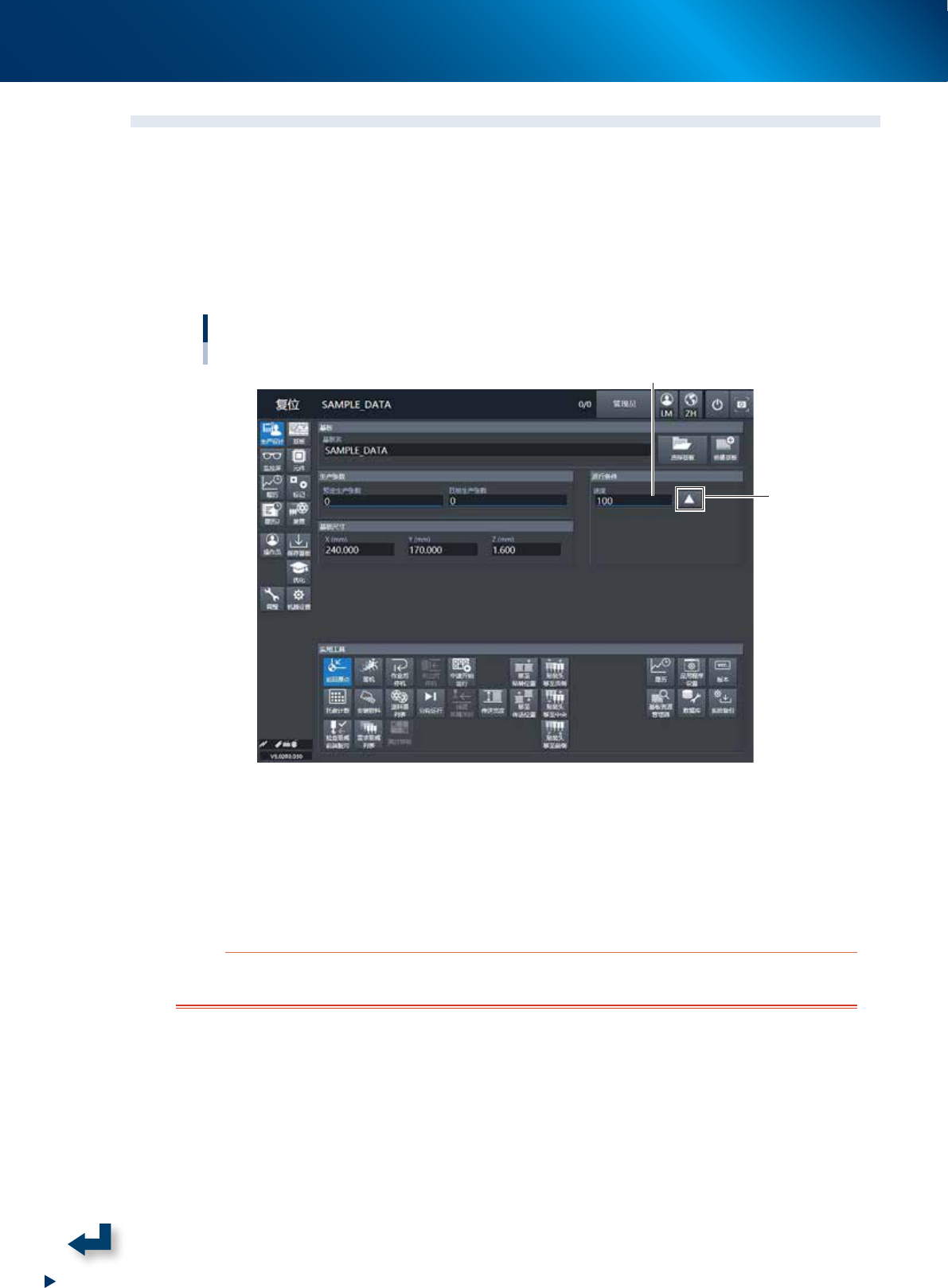

设置运行速度
以双段输送台机型的“生产设计”画面 为例
[▲] 按钮
输入运行速度
562316-KMX-00
2
开始自动运行。
1. 贴片机为急停状态时，向右转动急停按钮并按操作面板的 [READY ( 准备就绪 )] 按钮，解除贴片机
的急停状态。
2. 按操作面板的 [START ( 开始 )] 按钮。
入口传感器感应到基板之后，传送带开始转动，将基板传送到贴装位置并开始贴装元件。
w
警告
贴片机正常运行时，多层信号灯亮绿灯 ;出错或联锁时，亮黄灯 (蓝灯 );紧急停机时，亮红灯 (白灯 )。
多层信号灯亮绿灯时，严禁进入贴装头的可动范围以内。
1. 从开机到关机
3-25
第 3 章 从开机到关机
1.10 结束生产
下面，介绍结束基板生产的方法。
1
停止贴片机的运行。
停止贴片机运行的方法有下列 4 种。
1. [STOP ( 停机 )] 按钮 ( 操作面板 )
停止机器的运行，按 [START ( 开始 )] 按钮可以恢复运行。
2. [ 作业后停机 ] 按钮 ( 操作画面 )
完成当前基板的贴装之后，停止运行。
3. [ 传出后停机 ] 按钮 ( 操作画面 )
完成当前传送装置内的基板的贴装之后停止生产时使用。
传送装置内的所有基板都将完成贴装并被传出，从上游机也不再传入新的基板。
e
4. [EMERGENCY STOP( 急停 )] 按钮 ( 操作面板 )
发生紧急意外情况时使用，一般情况下不要使用。
c
注意
自动运行过程中，除非紧急情况或发生意外，不要轻易按急停按钮。

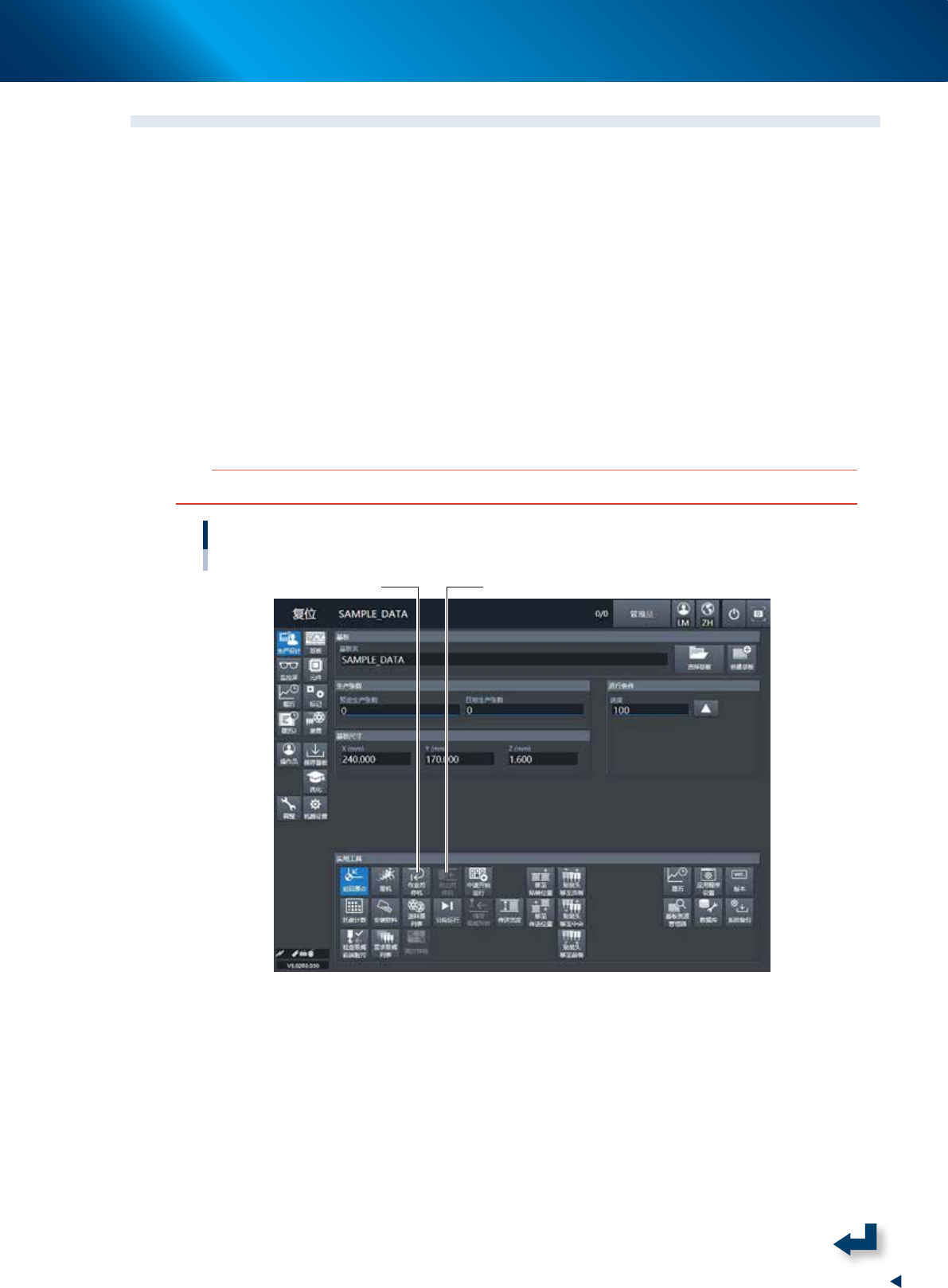

[作业后停机]按钮、[传出后停机]按钮
以双段输送台机型的“生产设计”画面为例
[传出后停机]按钮[作业后停机]按钮
562317-KMX-00
2
使运行复位。
按操作面板的 [RESET ( 复位 )] 按钮，返回准备生产基板的状态。
1. 从开机到关机
3-26
第 3 章 从开机到关机
1.11 关机
下面，介绍结束生产之后关闭贴片机电源的方法。
1
使贴片机进入生产准备状态。
若贴片机为急停状态时，向右转动急停按钮并按操作面板的 [READY ( 准备就绪 )] 按钮，解除急停状态。
参考
为使贴片机在切断电源之前返回原点，需要解除贴片机的紧急停机状态。若无需返回原点直接切断贴片机的电源时，也可
以不用解除紧急停机状态。
2
按 [ 切断电源 ] 按钮。
1. 按画面左侧的 [ 切断电源 ] 按钮，打开“切断电源确认”画面。
2. 确认可以切断电源之后，按 [ 是 ] 按钮。

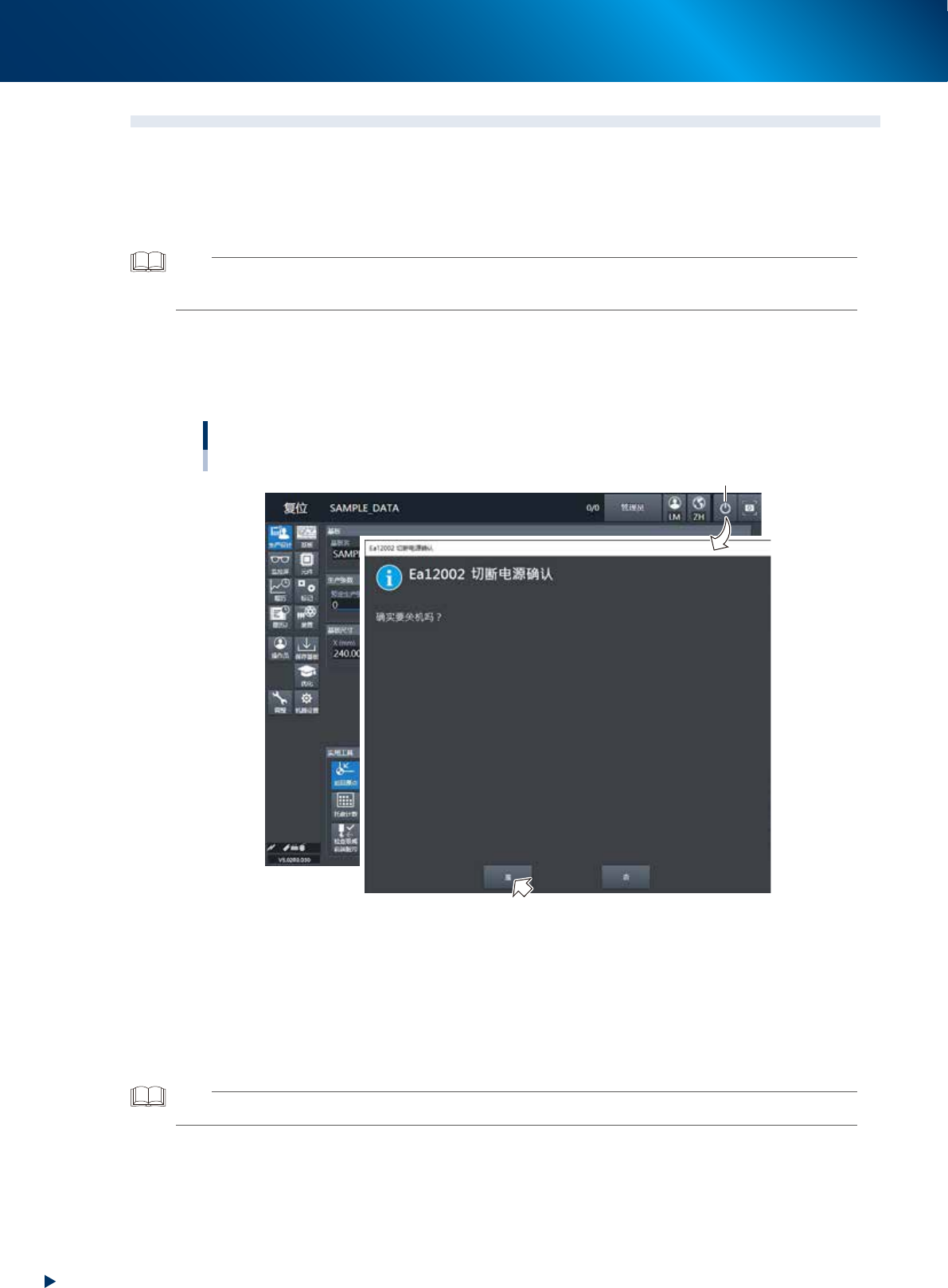

[切断电源]按钮
[切断电源]按钮
562318-KMX-00
3
使各轴返回原点。
显示使各轴移至原点位置的画面之后，按 [OK] 按钮。
4
确认是否可以退出。
显示“已作好切断电源所需的全部准备”画面之后，若可以退出，按 [OK] 按钮。
参考
使用一次性换料车时，会显示“可以松开料车吗？”的确认画面。确认显示的内容之后，按 [OK] 或 [ 取消 ] 按钮。
