2. 操作画面与各种按钮
2-16
第 2 章 基本操作
2.3 “装置”画面
下面，介绍“装置”画面内的手动操作按钮。
█

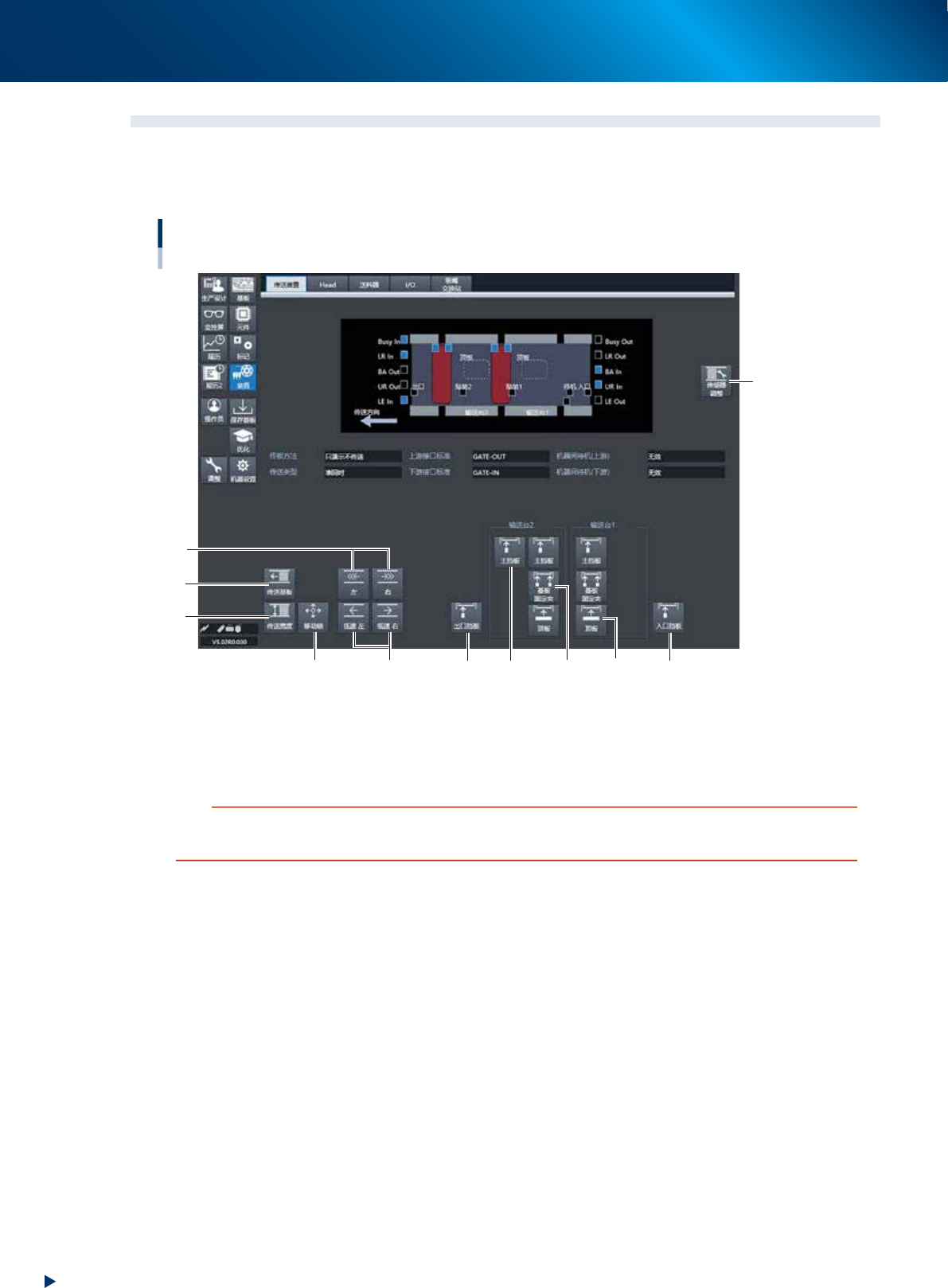

传送装置手动操作画面
[装置] -“传送装置”画面
手动按钮 : YRM20 双输送台画面
2
3
5
1
6
74 8 9 10 11
26210-KMX-00
1. [ 传感器调整 ] 按钮
自动调整传送部的传感器。通常不需要使用，但如果用手动方式调节了传送宽度或因传感器误感应而无法正
常检出基板时，使用 [ 传感器调整 ] 按钮。
c
注意
进行传感器调整时，请务必在传送轨上无基板的状态下进行。详细内容，请参照别册《保养手册》的第 3 章“2.3.1 检
查传送部传感器的状态与动作”。
2. 操作画面与各种按钮
2-17
第 2 章 基本操作
2. [ 传送基板 ] 按钮
按此按钮，将显示下图所示画面。
“传送基板”画面
26211-KMX-00
•
全部位置
若选择“全部位置”单选按钮，将按照“入口→上游侧贴装位置”、“上游侧贴装位置→下游侧贴装位置”、“下
游侧贴装位置→出口”的顺序传送基板。
•
指定位置
从“开始位置”“目标位置”下拉框中选择要传送基板的段。
•
基板固定
如果需要在传送基板之后固定基板时勾选。
3. [ 传送宽度 ] 按钮
将传送宽度设置为与生产基板相同的宽度。
[ 传送宽度 ] 按钮，显示调节传送宽度的对话框，确认传送宽度之后按 [OK] 按钮。传送宽度变为指定的宽度。
也可以输入数值将传送宽度调节为任意的宽度。
“传送宽度”画面
26212-KMX-00
c
注意
调节传送宽度之前，请务必先确认传送轨不会与顶针等发生碰撞。
参考
W1 轴与 W2 轴为连动，因此上述画面中只显示为 W1。
2. 操作画面与各种按钮
2-18
第 2 章 基本操作
4. [ 移动轴 ] 按钮
用手动操作移动轴时使用。
[ 移动轴 ] 按钮后，显示“移动轴”画面。切换选项卡选择需要移动的轴，使用箭头按钮或按 [PTP] 按钮，
输入数值，可以使选定的轴移到任意的位置。
“移动轴”画面
1
2
3
4
5
6
7
8
9
26213-KMX-00
按钮名 功能
1 放大、缩小 ( ＋ 、－ ) 放大、缩小图像 (16 倍〜 1/16 倍 )。
2 标记照明 可以手动调节标记照明，不影响数据。
3 步进方式 按箭头按钮，按照在步进行程中指定的量移动。
4 箭头按钮 按箭头按钮，可以向箭头所示方向移动。
5 PTP 使对象自动移到指定的坐标。
6 选择 Head 选择需要操作的贴装头。( 仅限 Z 轴、R 轴。R 轴使多个贴装头同时旋转。)
7 选择传送装置 从分为 4 段的传送装置中选择需要操作的段。
9 选择 PU 轴 选择需操作的 PU 轴。
10 制动
在紧急停机状态下解除制动时使用 ( 仅限 PU 轴 )。
如果使伺服使能，制动将自动解除。
