1. 贴片机主体 1-4 第 1 章 各部的名称与功能 ■ 多层信号灯 ( 蜂鸣器 ) 贴片机的实时状态以“绿、黄、红”或“绿、白、蓝”三种颜色的信号灯显示。 当贴片机发生异常或错误时，信号灯最上层的蜂鸣器会鸣响报警。 状态 示例 绿色 红色 / 白色 黄色 / 蓝色 暖机、自动运行中 亮灯 紧急停机 亮灯 系统发生错误时 --- 蜂鸣器鸣响 --- • 过电流 • 超过次级极限等 亮灯 发生与运行、基板程序相关的错误时 --- 蜂鸣器…
1. 贴片机主体
1-3
第 1 章 各部的名称与功能
■
气压表
贴片机正面左下侧 ( 下图 ) 显示本机的设定气压。
•
设定气压 ：0.40MPa (0.39MPa 〜 0.41MPa)
•
联锁设定气压 ：下限 0.33MPa、上限 0.45MPa
■
气源连接部
气源连接部与空气软管连接。将 [ 供气 / 排气 ] 开关向右转动，即向贴片机供气。若向左转动，则停止向贴
片机供气并释放贴片机内的残留气压。

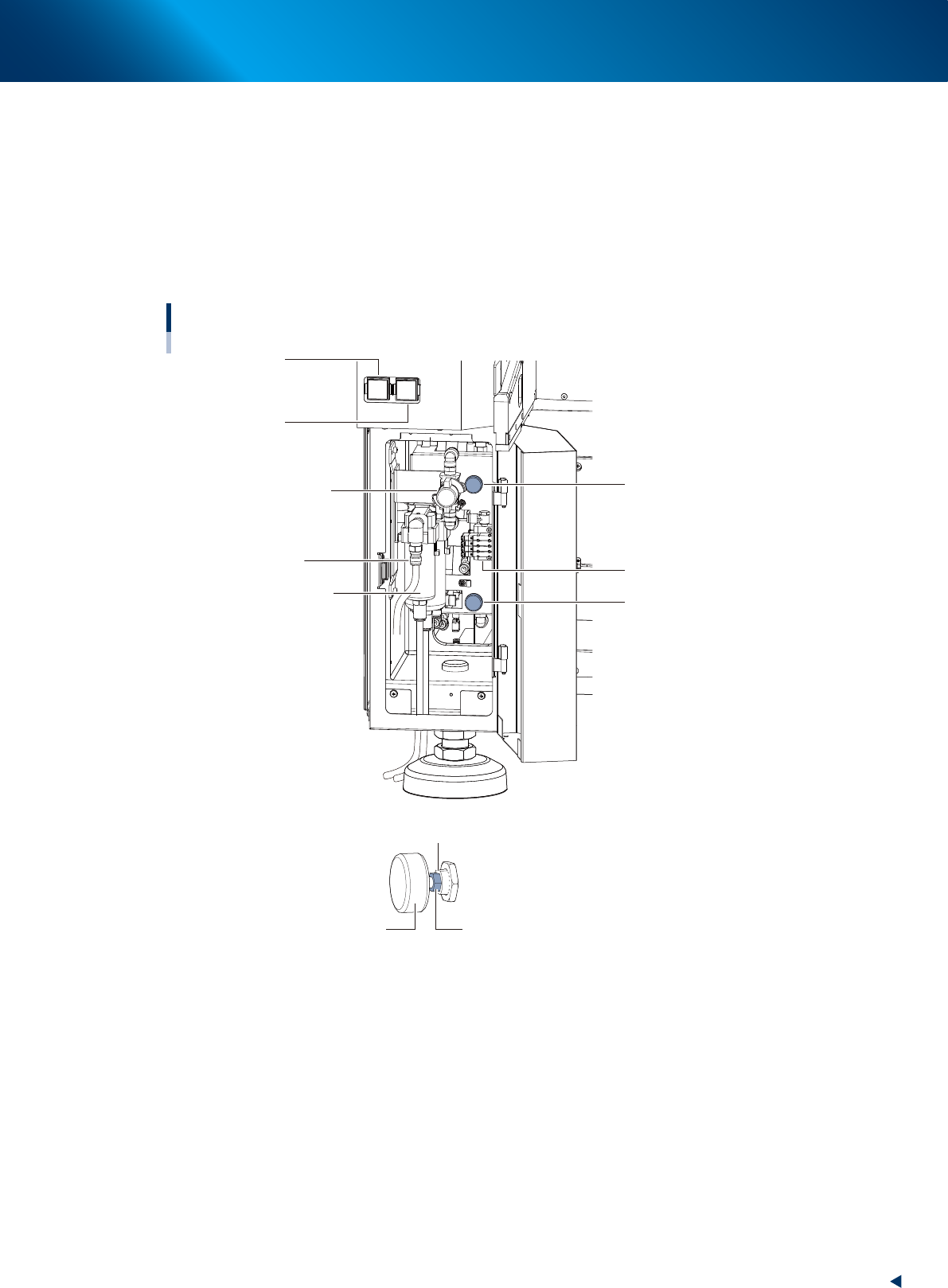

气源连接部、气压调节与显示部
[供气 / 排除] 开关
气压表
(贴状态单元 A)
气压表
(贴状态单元 B)
锁紧螺母
接触此面
用扳手(8mm)将锁紧螺母按顺时针方向拧动，直到锁紧螺母接触图中所示之处之后，
继续拧动15°加以固定。
※ 拧紧扭矩：1〜1.5N·m
气源连接部
气压调节器
(贴装头单元 B)
气压调节器
(贴装头单元 A)
旋钮
■ 气压调节器旋钮的固定方法
一次性换料车夹固开关用
电磁阀
空气、油雾过滤器
25103-KMX-00
1. 贴片机主体
1-4
第 1 章 各部的名称与功能
■
多层信号灯 ( 蜂鸣器 )
贴片机的实时状态以“绿、黄、红”或“绿、白、蓝”三种颜色的信号灯显示。
当贴片机发生异常或错误时，信号灯最上层的蜂鸣器会鸣响报警。
状态 示例 绿色 红色 / 白色 黄色 / 蓝色
暖机、自动运行中 亮灯
紧急停机 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
• 过电流
• 超过次级极限等
亮灯
发生与运行、基板程序相关的错误时
--- 蜂鸣器鸣响 ---
• 吸料错误、识别错误
• 数据检查错误等
亮灯
元件无法使用
• 元件用完、托盘供料装置的门为
打开状态
• 料车为 OFF ( 松开 ) 状态等
闪烁
n
要点
多层信号灯的显示颜色，在购买贴片机时可以从两种配色类型 (“绿、黄、红”或“绿、白、蓝”) 中选择。
蜂鸣器的音量设定在贴片机出厂时为“小”。
■
机器间输入、输出用接口
通常，贴片机不会单机使用而是与前工序机和后工序机连接在生产线上使用。贴片机从后工序机接受信号后
将基板传出，并向前工序机发出信号要求传入其它基板。
NEXT INTERFACE 接口与后工序机连接，PREVIOUS INTERFACE 接口与前工序机连接。如果是右→左传送基
板的标准贴片机，其背面右下方面板内装配的是 PREVIOUS INTERFACE 接口，背面左下方面板内装配的是
NEXT INTERFACE 接口。
■
一次性换料车
将生产用的送料器安装在料车上，可以以料车为单位一次性安装在贴片机上。
详细内容，请参照本章后述“4.2.1 送料器用一次性换料车”的内容。
■
载带回收箱
用完的载带堆积在此载带回收箱内以便清除。
2. 操作、输入部
1-5
第 1 章 各部的名称与功能
2. 操作、输入部
贴片机的正面与背面装有操作机器、输入数据时使用的操作面板按钮、操作显示屏。
本节，分别介绍这些装备的主要功能。
操作显示屏
操作显示屏
(触摸屏)
键盘
电源主控开关
一次性换料车
夹固开关
触控笔
