4. 带装元件的准备 2-55 第 2 章基本操作 4 使锁定杆锁定。松开手柄杆，锁定杆锁定。确认锁定杆已锁定，送料器不会松脱。若送料器未被正确锁定，贴装过程中可能会发生脱离现象。 5 检查送料器的安装状态。从送料器的侧面目视检查送料器。 • 压料盖已被锁定，没有浮起。 • 前端固定块的定位销已插入了送料器定位孔，并已插入到位。 • 送料器的导条已完全嵌入了送料器架的导槽中。检查送料器的安装状态从侧面看 ZSR 送料器时送…

4. 带装元件的准备

2-54

第 2 章基本操作

将料带盘放置在料带盘托架上。

根据料带盘的大小，在料带盘托架内的放置位置不同。

7 英寸的料带盘可以在上下两层中放置，要放在上层时，需将上层托架打开后放置。

超过 7 英寸的料带盘，只能放在下层。此时，根据需要可以将上侧的托架向上翻转之后放置。

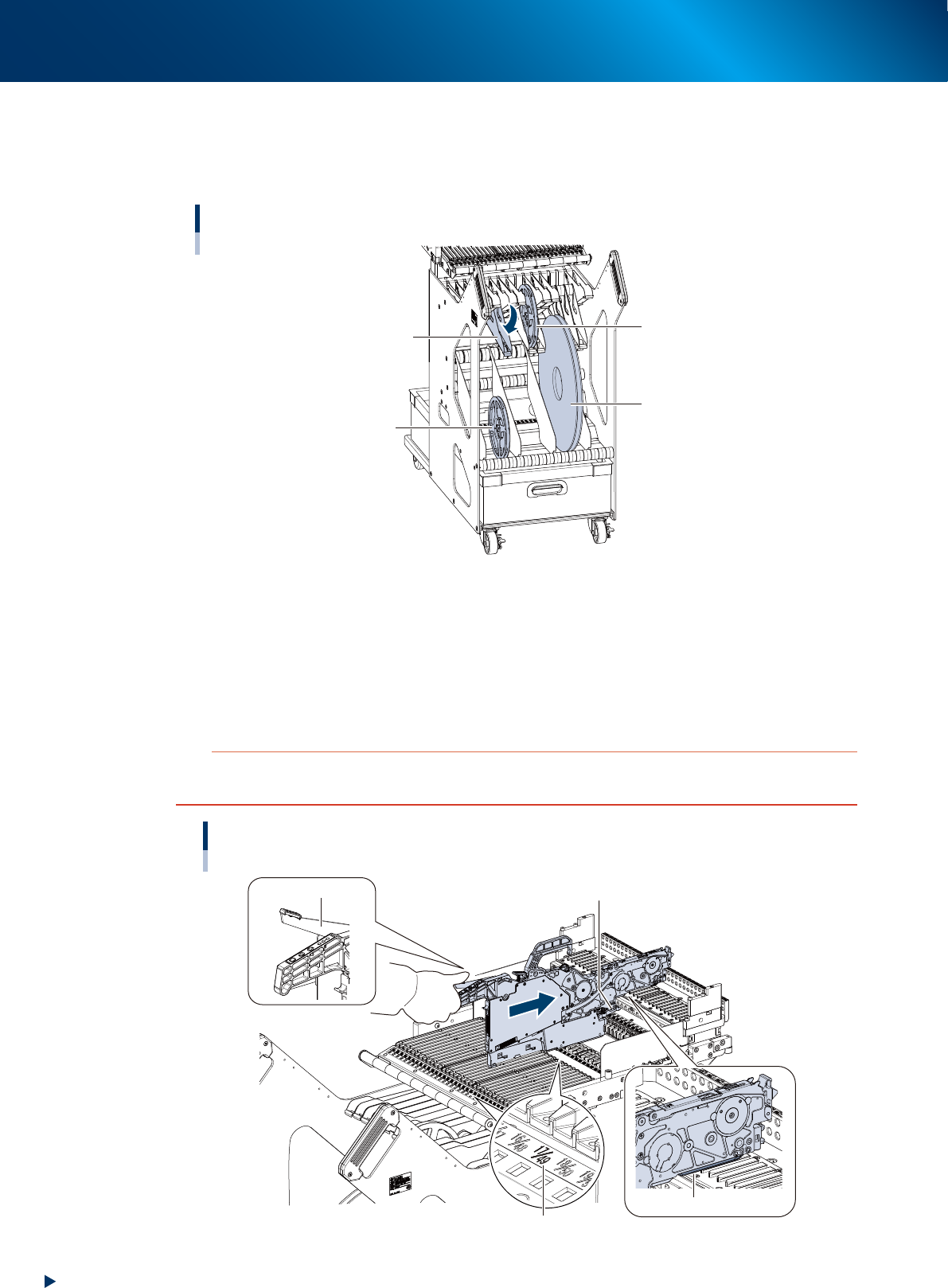

将料带盘放入料带盘托架中

7英寸料带盘

超过7英寸的料带盘

料带盘托架

7英寸料带盘

25214-KMK-00

将送料器安装在料车上。

1. 把住送料器的手柄杆。

2. 确认料车上下导槽的安装号码一致。

3. 将送料器的导条对准送料器架的导槽之后，将送料器放置在送料器架上。

4. 握紧手柄杆将送料器沿导槽滑动直到插入到位。

注意

•

安装送料器时，请勿用力过猛以免损坏送料器。

•

安装送料器时，请务必握紧手柄杆。否则，锁定杆将无法完全打开。

一次性换料车

安装ZS、ZSR电动送料器

手柄杆

导条

确认安装号码

锁定杆

25215-KMK-00

4. 带装元件的准备

2-55

第 2 章基本操作

使锁定杆锁定。

松开手柄杆，锁定杆锁定。确认锁定杆已锁定，送料器不会松脱。若送料器未被正确锁定，贴装过程中

可能会发生脱离现象。

检查送料器的安装状态。

从送料器的侧面目视检查送料器。

•

压料盖已被锁定，没有浮起。

•

前端固定块的定位销已插入了送料器定位孔，并已插入到位。

•

送料器的导条已完全嵌入了送料器架的导槽中。

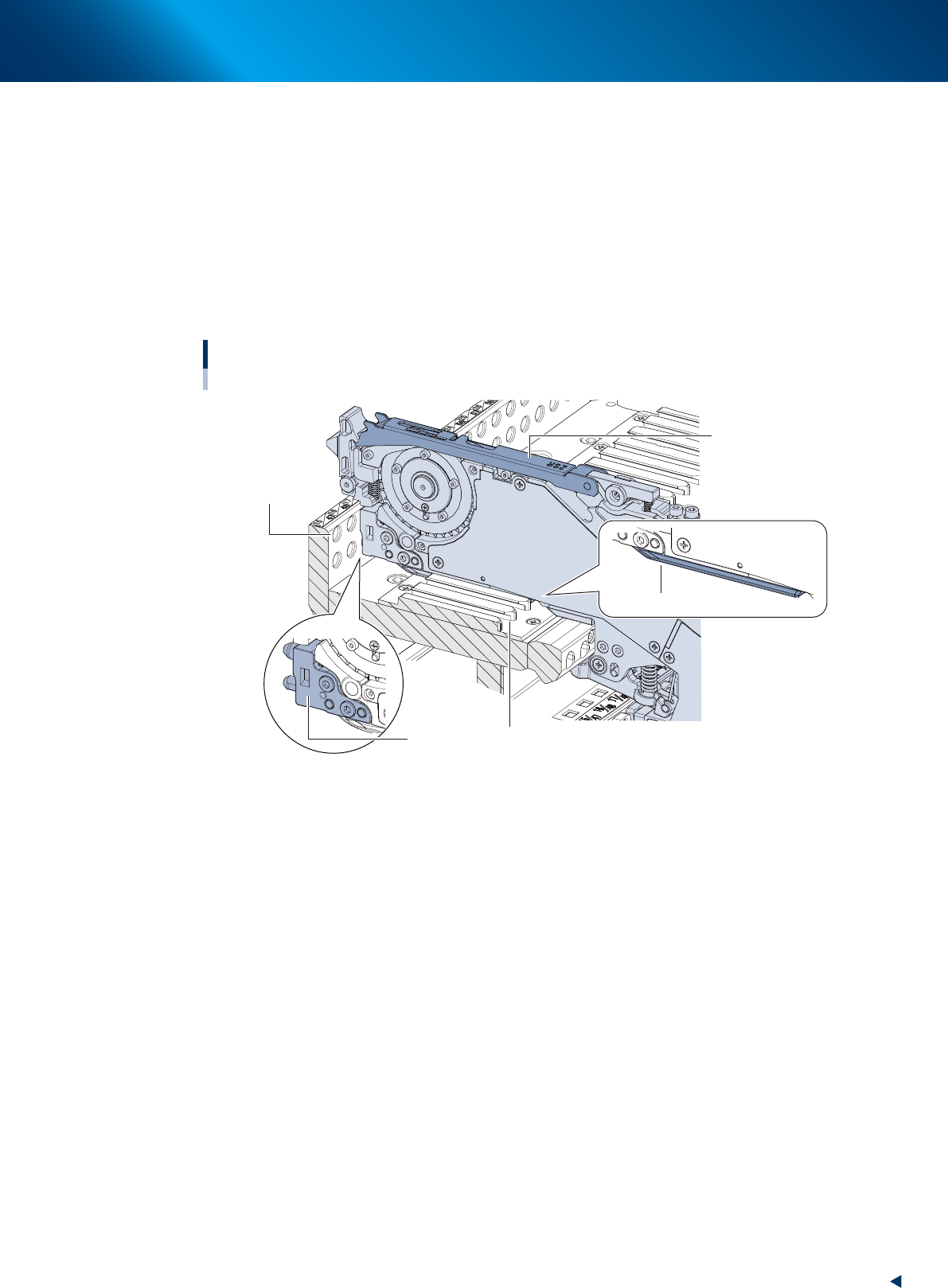

检查送料器的安装状态

从侧面看ZSR送料器时

送料器定位孔

前端固定块

送料器架的导槽

压料盖

导条

25216-KMK-00

4. 带装元件的准备

2-56

第 2 章基本操作

4.1.3 将一次性换料车安装在贴片机上

下面，介绍将一次性换料车 ( 以下简称“料车”) 安装在贴片机上的方法。关于将安装有 SS 电动送料器的料

车安装在贴片机上的方法，请参照本章后述“4.2 SS 电动送料器的使用”。

清洁贴片机上的料车夹固部。

夹固料车之前，先清洁贴片机上的料车夹固部。

使用随机附带的软刷或家用吸尘器 ( 或选购件吸尘工具 ) 清除料车夹固部上的尘屑或异物。

清洁料车夹固部

料车夹固部

用撮箕等接住尘屑

软刷

料车夹固部

25217-KMK-00

注意
