4. 带装元件的准备
2-64
第 2 章 基本操作
4.1.6 从贴片机上拆下一次性换料车
下面，介绍将一次性换料车从贴片机上拆下的方法。关于将装有 SS 电动送料器的料车从贴片机上拆下的方法，
请参照本章后述“4.2 SS 电动送料器的使用”。
e
1
按贴片机操作面板上的急停按钮。
2

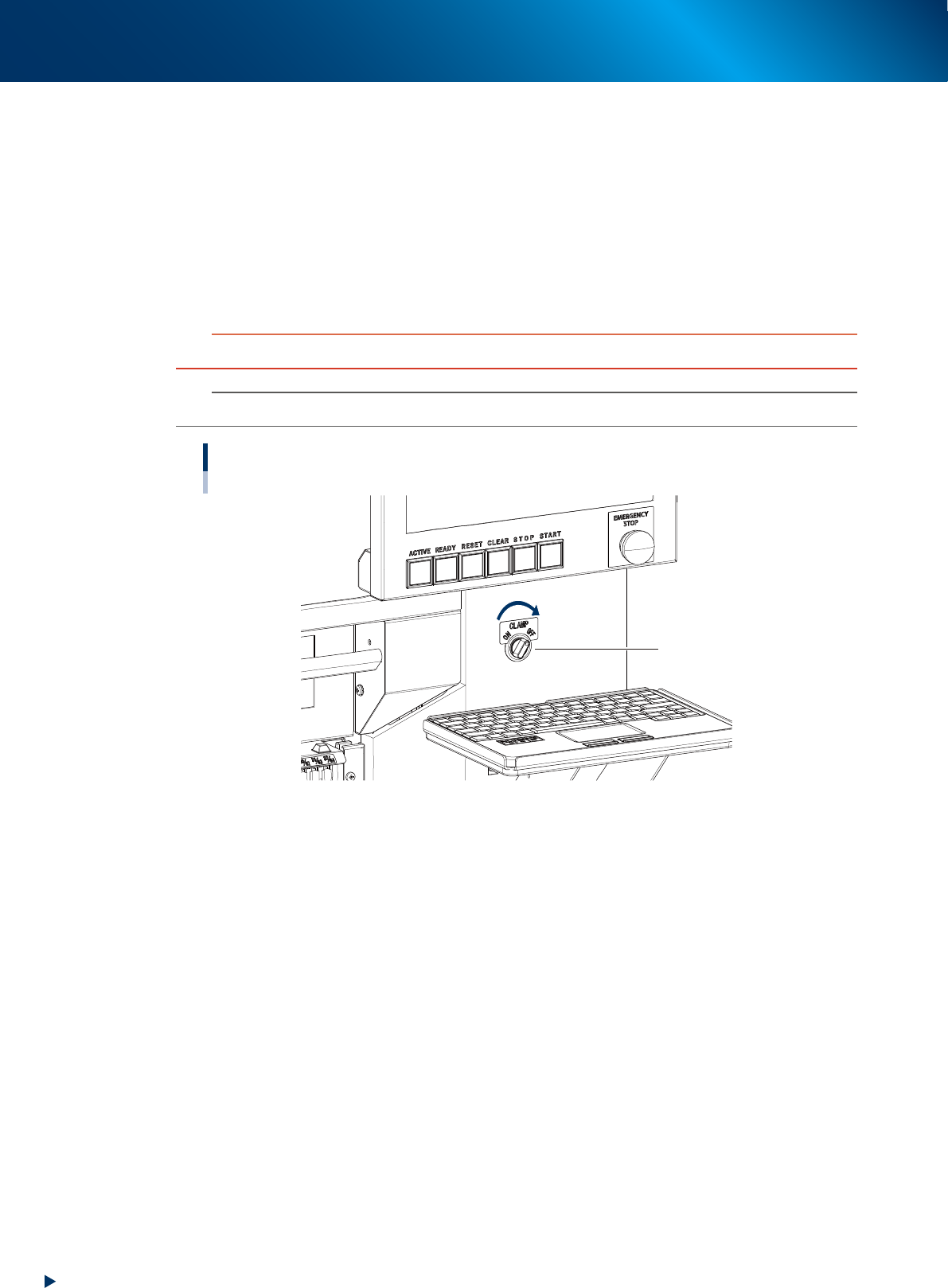

将料车夹固开关向右旋至“OFF ( 松开 )”。
料车夹固开关的指示器闪烁，贴片机侧的料车夹固部上升，料车送料器架的夹固被松开。
料车被松开之后，夹固开关的指示器会变为熄灯。
c
注意
料车夹固开关为闪烁状态时，请勿触摸贴片机 ( 料车 ) 内部。送料器架部上升可能会夹伤手指。
n
要点
如果贴片机不是处于急停状态，即使将料车夹固开关旋至“OFF ( 松开 )”，料车夹固部也不会上升。
料车夹固开关
以英文按钮名为例
料车夹固开关
25225-KMK-00
3
确认料车夹固开关已熄灯。
4. 带装元件的准备
2-65
第 2 章 基本操作
4

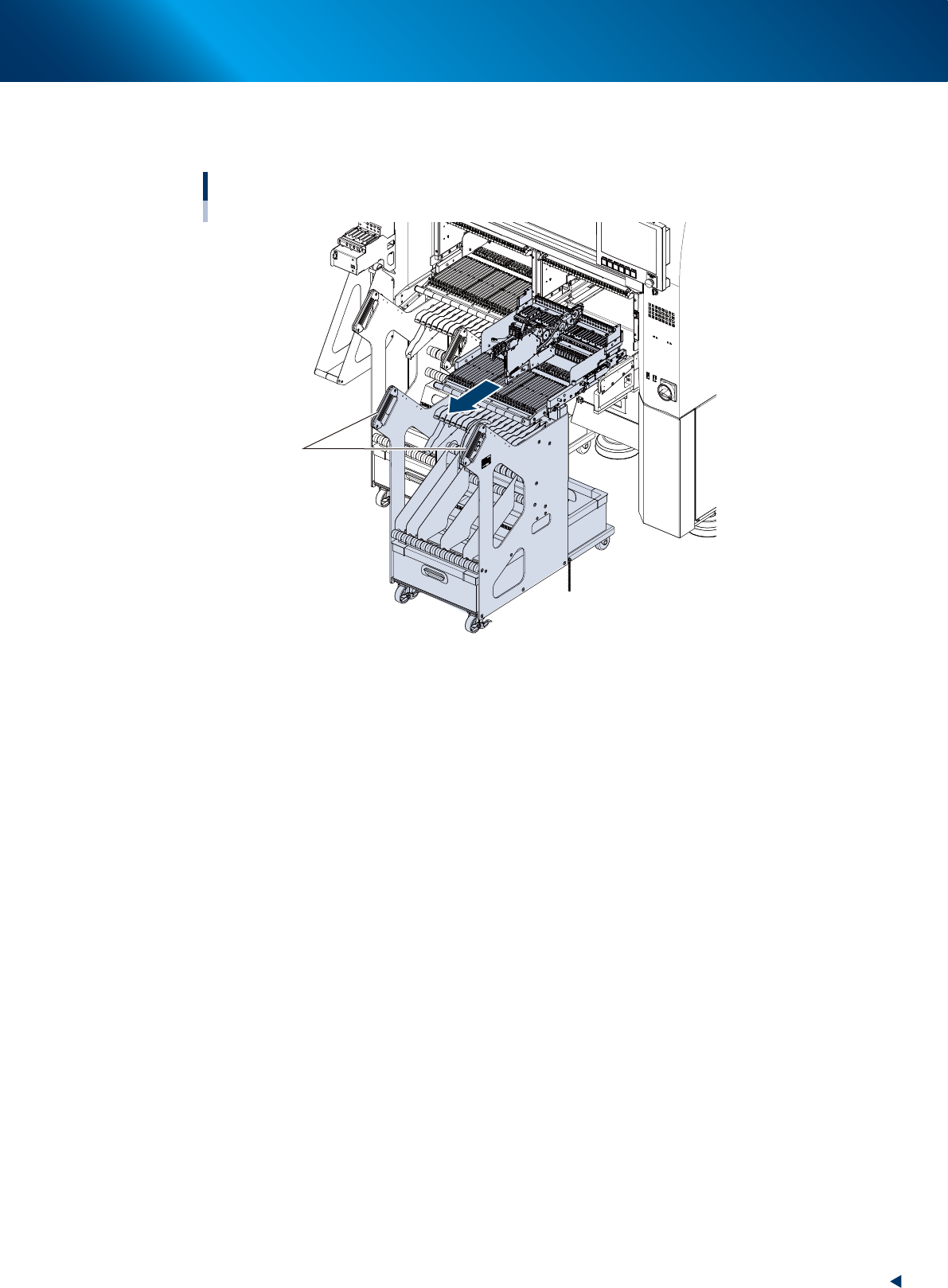

将料车从贴片机上拆下。
用手把住料车的把手，将料车笔直拉出。
拆下料车
把手
25226-KMK-00
4. 带装元件的准备
2-66
第 2 章 基本操作
4.1.7 从一次性换料车上拆下送料器
下面，介绍从一次性换料车上拆下电动送料器 ( 简称“送料器”) 的方法。
1

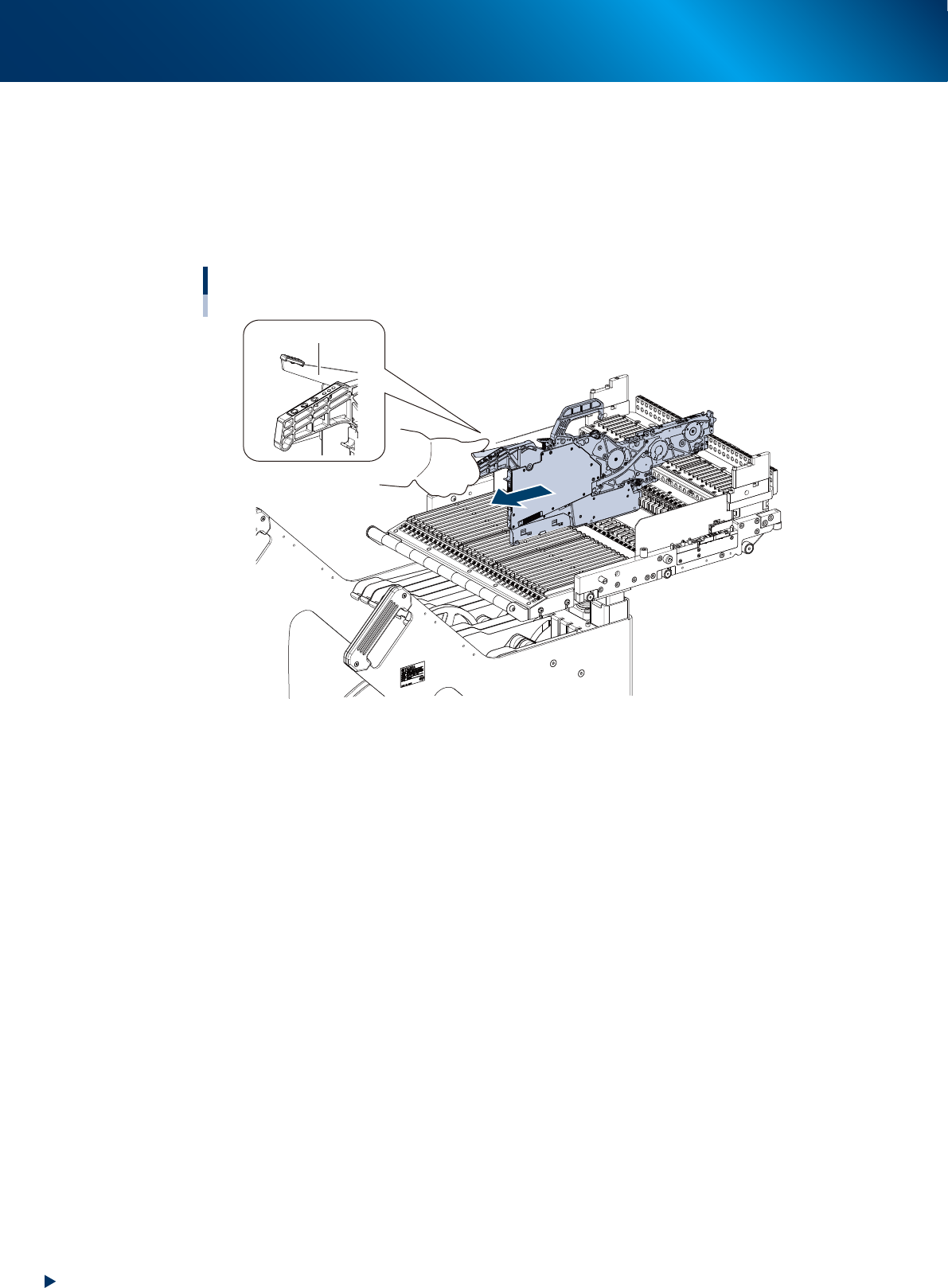

从料车上拆卸送料器。
1. 用手把住送料器的手柄杆。
2. 在握紧手柄杆的状态下，将送料器笔直抽出。
拆卸ZS、ZSR电动送料器
一次性换料车
手柄杆
25227-KMK-00
2
拆卸料带盘。
将料带盘从料带盘托架中取出。
