4. 供料部 1-42 第 1 章各部的名称与功能此外，贴片机的料车安装位置处装有检查导槽盖板的传感器类部件。导槽盖板前端部检出传感器检查导槽盖板的前端部是否已正确安装，导槽盖板安全传感器检查导槽盖板是否已正确关闭。只要这两个传感器中有一个检出异常，就无法开始自动运行。检查导槽盖板的传感器类部件导槽盖板前端检出传感器导槽盖板安全开关 ■ 导槽盖板前端部检出传感器正常状态导槽盖板安装不良时正常状态导槽盖板未完成安装时…

4. 供料部

1-41

第 1 章各部的名称与功能

█

导槽盖板的临时放置处与使用上的注意事项

导槽盖板可以临时放置在一次性换料车的把手处。

此外，导槽盖板上粘贴有识别标签，上面标注有贴片机的制造编号 (Ref.Number)、料车的安装位置编号 (Cart

Set Pos.)。

导槽盖板在组装贴片机时已经根据该贴片机调整了导槽位置，因此料车安装位置以及贴片机之间不具备互换

性。请根据导槽盖板上的识别标签在指定的贴片机、料车安装位置处使用。

导槽盖板临时放置处

■ 导槽盖板识别标签

25128-KMX-00

4. 供料部

1-42

第 1 章各部的名称与功能

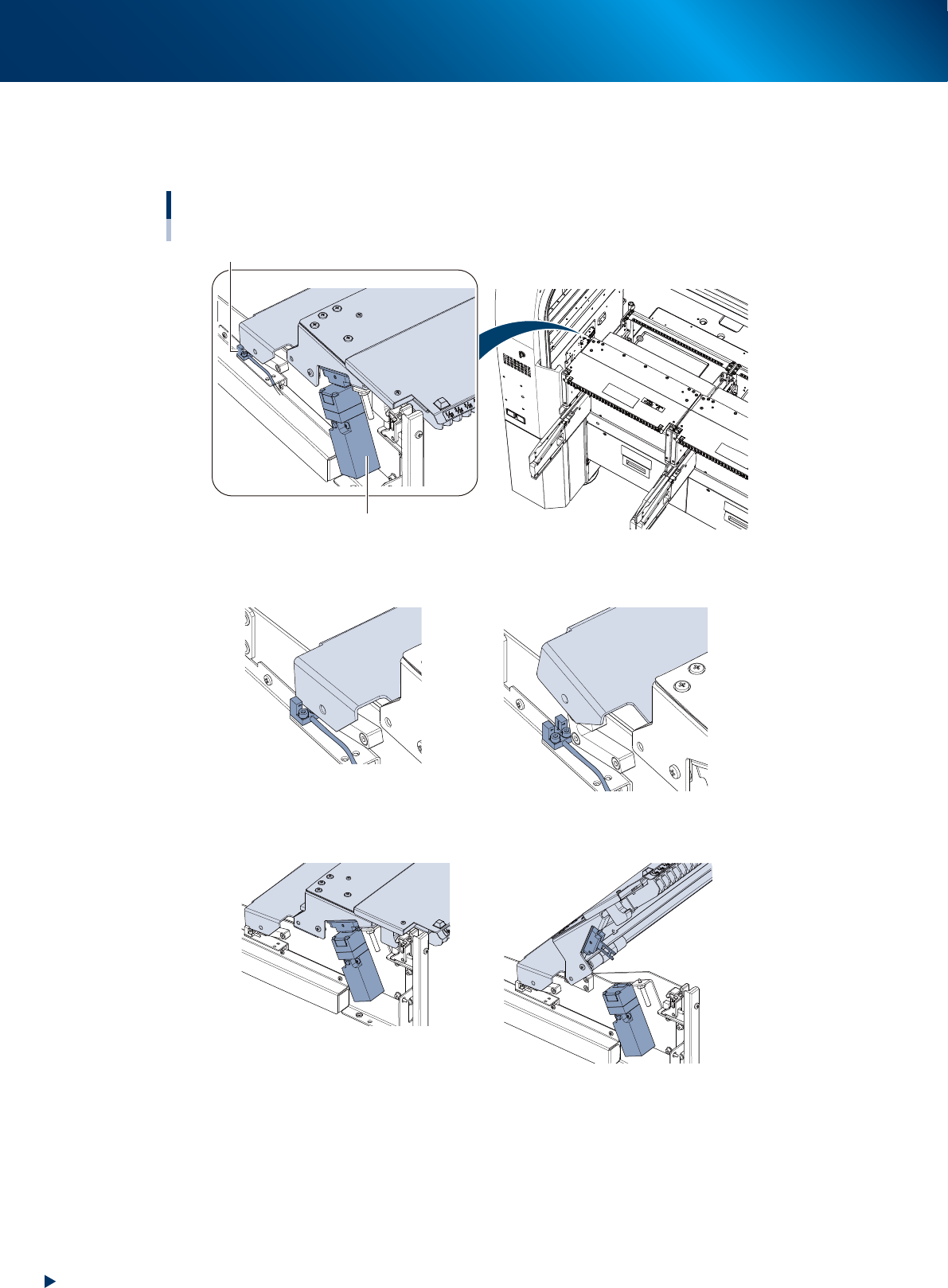

此外，贴片机的料车安装位置处装有检查导槽盖板的传感器类部件。

导槽盖板前端部检出传感器检查导槽盖板的前端部是否已正确安装，导槽盖板安全传感器检查导槽盖板是否已

正确关闭。只要这两个传感器中有一个检出异常，就无法开始自动运行。

检查导槽盖板的传感器类部件

导槽盖板前端检出传感器

导槽盖板安全开关

■ 导槽盖板前端部检出传感器

正常状态导槽盖板安装不良时

正常状态导槽盖板未完成安装时 (未关闭)

■ 导槽盖板安全开关

25129-KMX-00

4. 供料部

1-43

第 1 章各部的名称与功能

4.3 带自动停机功能的防护盖 ( 选配 )

在不安装一次性换料车的状态下想要开始自动运行时，可以在安装料车的位置安装带自动停机功能的防护盖

( 简称“防护盖”)。安装了防护盖，即使没有安装料车也可以防止手误入可动部。

带自动停机功能的防护盖

25130-KMX-00

要点

自动运行过程中无法拆卸防护盖。

█

防护盖的组装

防护盖是以折叠状态出厂的。使用时，请按照下列方法组装。

1. 用手拆下防护盖的 2 处旋钮。

2. 打开防护盖。

3. 将在 1. 中拆下的旋钮安装在防护盖的正面。

组装防护盖

旋钮

25131-KMX-00
