2. 操作画面与各种按钮 2-19 第 2 章基本操作 5. [ 左 ]、[ 右 ] 按钮使电机向左或向右高速转动。 6. [ 低速左 ]、[ 低速右 ] 按钮使电机向左或向右低速转动。 7. [ 出口挡板 ] 按钮使出口挡板上升或下降。需要使传出的基板停在出口位置时使用。 8. [ 主挡板 ] 按钮使主挡板上升或下降。需要使传入传送轨内的基板停在固定位置时使用。 9. [ 基板固定夹 ] 按钮使基板固定夹上升或下降。从…

2. 操作画面与各种按钮

2-18

第 2 章基本操作

4. [ 移动轴 ] 按钮

用手动操作移动轴时使用。

[ 移动轴 ] 按钮后，显示“移动轴”画面。切换选项卡选择需要移动的轴，使用箭头按钮或按 [PTP] 按钮，

输入数值，可以使选定的轴移到任意的位置。

“移动轴”画面

26213-KMX-00

按钮名功能

1 放大、缩小 ( ＋、－ ) 放大、缩小图像 (16 倍〜 1/16 倍 )。

2 标记照明可以手动调节标记照明，不影响数据。

3 步进方式按箭头按钮，按照在步进行程中指定的量移动。

4 箭头按钮按箭头按钮，可以向箭头所示方向移动。

5 PTP 使对象自动移到指定的坐标。

6 选择 Head 选择需要操作的贴装头。( 仅限 Z 轴、R 轴。R 轴使多个贴装头同时旋转。)

7 选择传送装置从分为 4 段的传送装置中选择需要操作的段。

9 选择 PU 轴选择需操作的 PU 轴。

10 制动

在紧急停机状态下解除制动时使用 ( 仅限 PU 轴 )。

如果使伺服使能，制动将自动解除。

2. 操作画面与各种按钮

2-19

第 2 章基本操作

5. [ 左 ]、[ 右 ] 按钮

使电机向左或向右高速转动。

6. [ 低速左 ]、[ 低速右 ] 按钮

使电机向左或向右低速转动。

7. [ 出口挡板 ] 按钮

使出口挡板上升或下降。需要使传出的基板停在出口位置时使用。

8. [ 主挡板 ] 按钮

使主挡板上升或下降。需要使传入传送轨内的基板停在固定位置时使用。

9. [ 基板固定夹 ] 按钮

使基板固定夹上升或下降。从下方 ( 基板背面 ) 夹住基板的边缘来固定基板。

10. [顶板]按钮

按 [ 顶板 ] 按钮，打开输入基板厚度的画面。

输入厚度值并按 [OK] 按钮，顶板上升，从下方 ( 基板背面 ) 固定基板。

11. [ 入口挡板 ] 按钮

使入口挡板上升或下降。需要使传入的基板停在待机位置时使用。

2. 操作画面与各种按钮

2-20

第 2 章基本操作

█

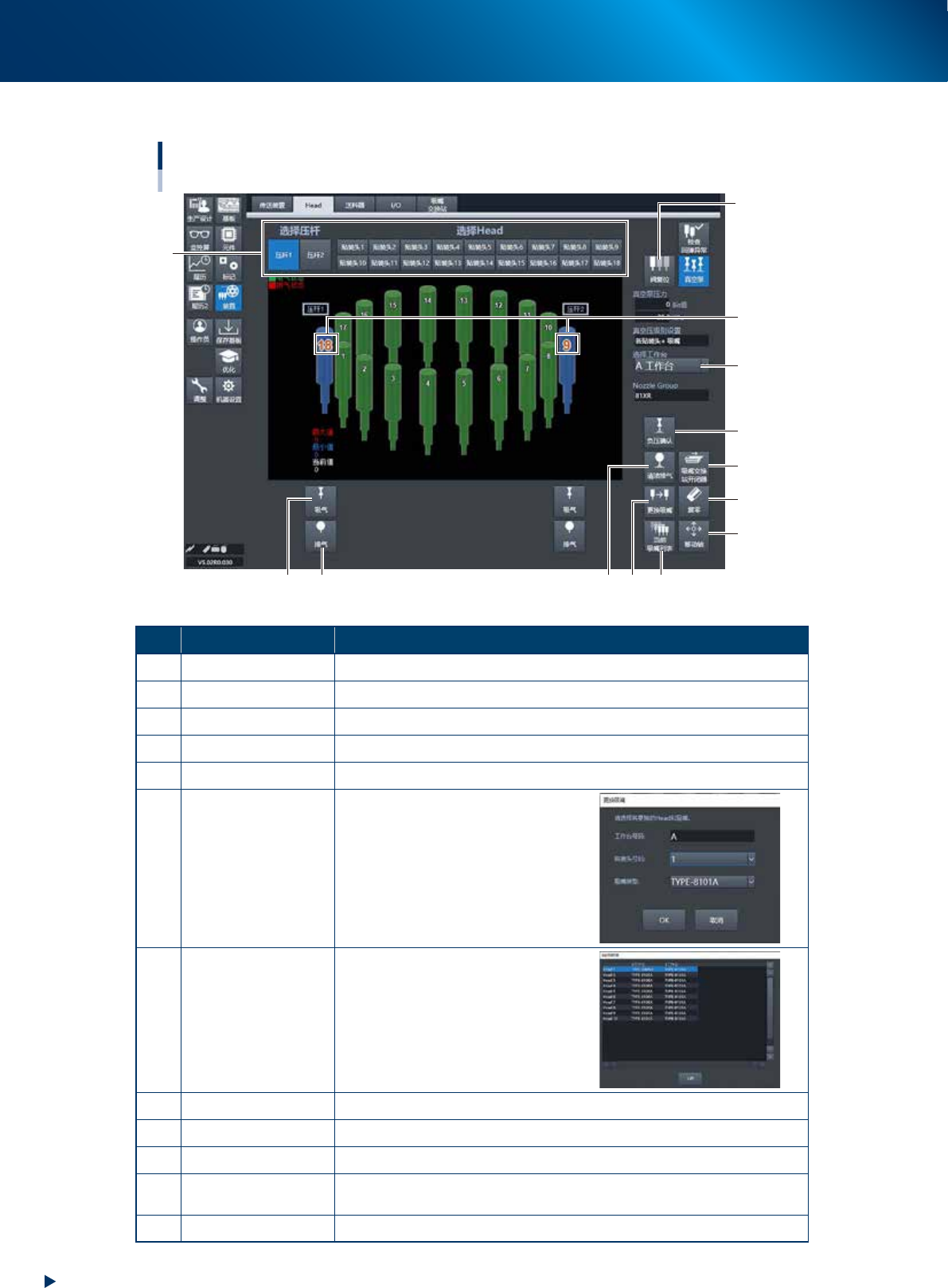

贴装头手动操作画面

[装置] -“Head”画面

RM贴装头单元

6 7

当前在压杆(Z轴)与V轴

下方的贴装头

26214-KMX-00

按钮名功能

1 选择压杆、选择贴装头选定的贴装头移动到选定的压杆下方。

2 阀复位使在“选择压杆”中选定的压杆侧的 V 轴移动到初始位置。

3 吸气打开或关闭压杆 1、2 下方的贴装头的吸气。

4 排气打开或关闭压杆 1、2 下方的贴装头的排气。

5 清洁排气显示是否进行吸嘴轴排气的确认画面。

6 更换吸嘴

显示“更换吸嘴”对话框，指定贴装

头 (Head) 和吸嘴类型进行吸嘴更换。

7 当前吸嘴列表

显示当前贴装头 (Head) 上所安装的

吸嘴类型的列表。

8 移动轴需要移动轴时使用。与“传送装置”的 [ 移动轴 ] 按钮相同。

9 复零使按 [ 确认负压 ] 按钮测定的最大值、最小值复零。

10 吸嘴交换站开闭器打开或关闭吸嘴交换站的开闭器。

11 确认负压

测定在“选择压杆”中选定的压杆之下的贴装头的负压。

测定完之后，将在各压杆下方显示最大值、最小值、当前值。

12 选择工作台从下拉框中选择需要显示的工作台。
