3. 生产中的监控屏显示
2-25
第 2 章 基本操作
3. 作业指示显示区
•
作业指示
“作业指示”显示框中显示接下来需要进行的作业。该作业即是在“选择作业位置”下拉框中选择的作
业位置所发生的未被清除的错误、作业指示及警告。发生多项错误时，按作业项目的优先程度依次显示。
按左右箭头按钮，可切换到其它作业指示。
•
选择作业位置
发生错误或有作业指示及警告时，从下拉框中选择未清除错误的位置。下拉框中只显示需要进行作业的
位置。
参考
画面上部的示意图中也会显示发生错误的位置。通过点击示意图上发生错误的区域，也可以选择作业位置。但对未发生错
误或没有作业指示及警告的区域，即使点击也无法选择。
•
[ 显示错误 ] 按钮
按该按钮，显示“作业指示”显示框中所显示的错误、作业指示以及警告的详细内容，并提示解决方法。
•
[ 清除错误 ] 按钮
“作业指示”显示框中显示的错误、作业指示以及警告等的恢复作业完成之后，按该按钮。
按该按钮之后，会被视为所指示的作业内容已恢复，可以重新开始自动运行。
但仍有未恢复的作业 ( 除警告外 ) 时，无法重新开始自动运行。
参考
贴片机出现整体错误时，整个区域的背景以蓝色显示。
4. 元件详细显示区
显示当前生产程序中所用元件的基本信息。发生错误的数据行的显示颜色不同。
•
[ 选项 ] 按钮
按该按钮，可以勾选需要在“元件详细显示区”中显示的项目。
按[选项]按钮打开的画面
26219-KMX-00
3. 生产中的监控屏显示
2-26
第 2 章 基本操作
3.2 全部
“全部”画面实时显示当前生产中的基板张数、生产状态等信息。生产过程中，始终打开该画面，便于把握生产。
如果切换了生产基板，所有的信息即被清除。

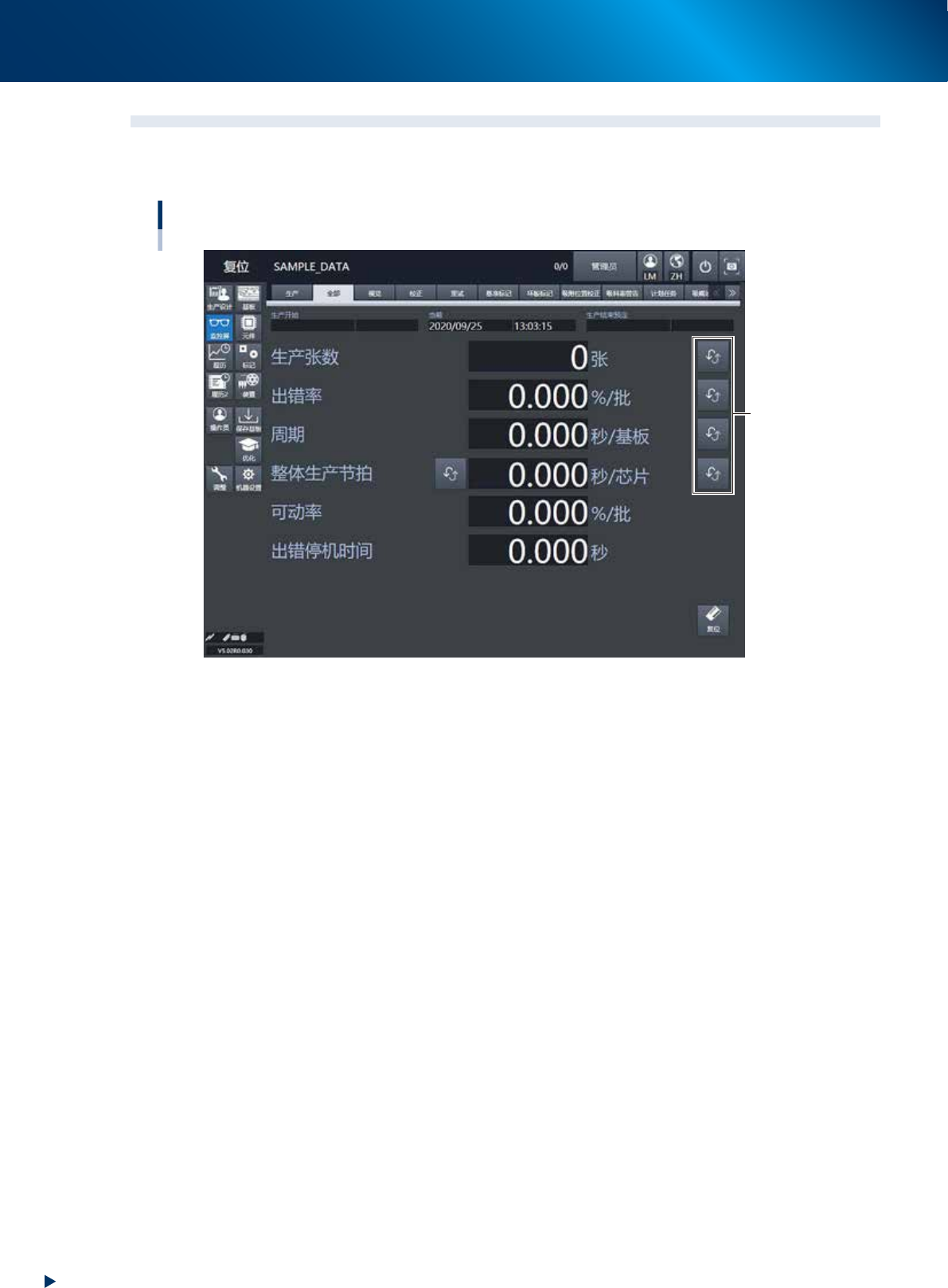

监控屏：全部
切换按钮
26220-KMX-00
•
生产开始
显示切换为当前正在生产的基板程序的时间。
•
当前
显示贴片机内部系统钟的实时时间。
•
生产结束预定
显示预计结束生产的时间。
•
生产张数
显示切换为当前生产中的基板程序后，已经完成生产的基板张数。只对完成了贴装的基板计数。按右侧的切
换按钮，可以在“生产张数”与“拼板数”之间切换显示。
•
出错率
切换为当前生产中的基板程序后至今，因吸附错误、识别错误而废弃的元件数与已消耗的所有元件的比率。
若切换基板，数据即被刷新。
废弃元件数 ÷ 消耗元件总数 ×100 ＝出错率 (%)
按右侧的切换按钮，可以在“出错率”与“吸料率”之间切换显示。
•
周期
平均贴装 1 张基板所需的时间 ( 秒 / 基板 )。只要贴装完成，数据即被刷新。
按右侧的切换按钮，可以在“周期”、“贴装 CT”、“传送 CT”之间切换显示。周期＝贴装 CT ＋传送 CT。
贴装 CT 中包含对基准标记、坏板标记等基板标记进行识别的时间、识别元件的时间、贴装时间、重试时间、
废弃元件的时间、切换吸嘴的时间等。不包含因出错停机的时间与按 [STOP ( 停机 )] 按钮后停机的时间。
3. 生产中的监控屏显示
2-27
第 2 章 基本操作
•
生产节拍
指贴装 1 个元件所需的时间 ( 秒 )。从吸附到贴装的整个过程所需要的时间除以该过程中所贴装的元件个数。
按右侧的切换按钮，可以在“秒 / 芯片”、“秒 / 拼版”、“芯片 / 小时”、“拼版 / 小时”、“基板 / 小时”之间
切换生产节拍的单位显示。
•
可动率
指 1 台贴片机的可动率。此可动率不受上游机与下游机的状态影响。根据下列公式算出。
( 累计贴装时间＋累计传送时间 )÷[( 生产完成时间－生产准备结束时间 ) －累计待机时间 ]×100 ＝可动率 (%)
·累计贴装时间 ∶贴装头运行的合计时间
·累计传送时间 ∶传送 ( 传入与传出 ) 基板的合计时间
·累计待机时间 ∶等待上游机或下游机的合计时间
·生产完成时间 ∶切换为生产下一种基板的时间
·生产准备结束时间 ∶按下 [START ( 开始 )] 按钮后贴片机开始运行的时间
•
出错停机时间
显示因出错而停机的时间。从发生错误到清除错误之间停机的时间。
•
[复位]按钮
使生产数据的管理信息复零。即指画面上显示的各项数据及目前的生产张数、目前下料张数、预定生产张数
和预定下料张数。若按该按钮，生产设计画面中的“生产张数”等数值也被复零。
