贴片机的正面与背面装有操作机器、输入数据时使用的操作面板按钮、操作显示屏。
本节，分别介绍这些装备的主要功能。
操作显示屏
操作显示屏
(触摸屏)
键盘
电源主控开关
一次性换料车
夹固开关
触控笔
25104-KMX-00
2. 操作、输入部
1-6
第 1 章 各部的名称与功能
2.1 操作显示屏、操作按钮
本贴片机采用触摸屏操作机器与编辑数据。选择画面上的图标按钮或参数时，使用触控笔。不使用触控笔时，
可以插回笔插中以免丢失。
本机的操作按钮、急停按钮与操作显示屏为一体型。这些按钮是操作人员直接操作贴片机用的，可以进行运行
贴片机、使贴片机暂停、清除错误等操作。按下各按钮时，按钮为亮灯状态。按钮的颜色与指定的多层信号灯
的配色相同。

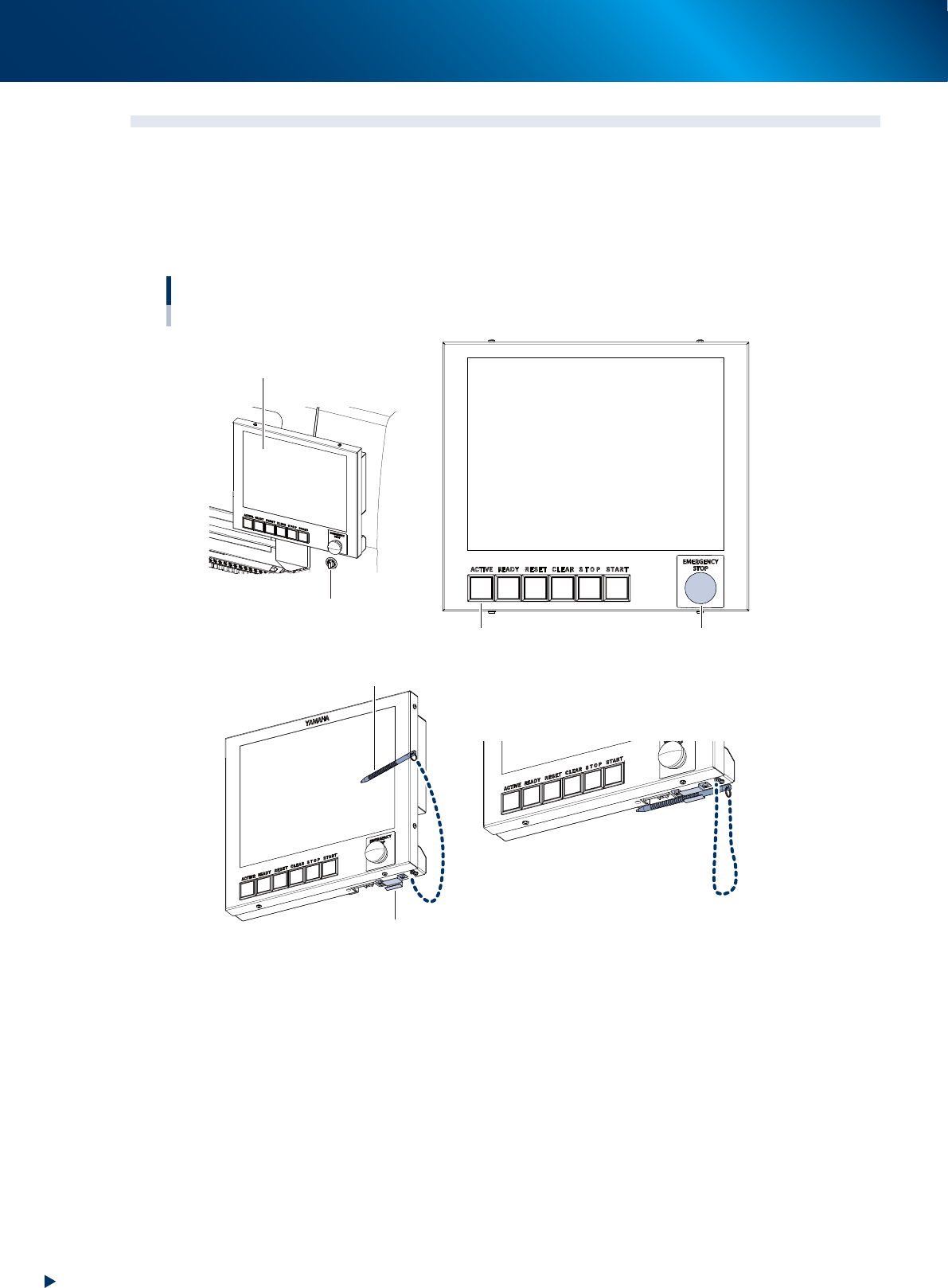

操作显示屏、操作按钮
按钮名以英文显示为例
急停按钮
各种操作按钮
操作显示屏
一次性换料车用
夹固开关
笔插
触控笔
25105-KMX-00
2. 操作、输入部
1-7
第 1 章 各部的名称与功能
►
操作按钮、急停按钮与开关的功能、状态
按钮
用途 熄灯 亮灯
英文名 中文名 颜色
ACTIVE 激活
使操作侧操作按钮与触摸屏有效。
前后侧都有操作按钮的贴片机，不能同
时。
·启动贴片机后
· 另一侧的操作输入
部有操作权
·
有操作权
READY 准备就绪 解除紧急停机，使伺服使能。
·伺服停止
( 电机动力关闭 )
·伺服使能
( 电机动力启动 )
RESET 复位 停止运行，返回生产基板时的准备状态。 ·通常运行、停机时 ·完成复位时
START 开始 绿 根据基板程序开始贴装元件。
·
停机时
亮灯 ：通常运行时
闪烁 ： 暂停、分段运
行时
STOP 停机 红 / 白
中断运行。( 用 [START ( 开始 )] 按钮
重新启动贴片机。)
·
通常运行时
·
发生错误时
ERROR
CLEAR
清除错误 黄 / 蓝
关闭出错时鸣响的蜂鸣器和清除警告画
面。
·
通常运行时
·
发生错误时
按钮
用途
英文名 中文名
EMERGENCY STOP 急停 按此按钮，贴片机进入紧急停机状态。需要解除时，向右旋转。
开关
用途
英文名 中文名
CLAMP 料车夹固开关
夹固或松开一次性换料车。
将一次性换料车安装在贴片机之后，将此按钮向左旋至 ON ( 夹固 )；从贴片机上卸下时，
向右旋至 OFF ( 松开 )。
一次性换料车为夹固状态中时，此开关的 LED 为亮灯状态。
夹固动作过程中或松开一次性换料车时，此开关的 LED 为闪烁状态。
n
要点
•
[ACTIVE ( 激活 )] 按钮配备在贴片机的前后两处，不能同时打开两处按钮。[READY ( 准备就绪 )]、[START ( 开始 )]、
[ERROR CLEAR ( 清除错误 )] 和 [RESET ( 复位 )] 按钮，只有在同一面板的 [ACTIVE ( 激活 )] 按钮为按下状态时才
有效 ( 但，[STOP ( 停机 )] 按钮在任何状态都可以使用。) 键盘，只有在正面面板的 [ACTIVE ( 激活 )] 按钮为按下状
态时才有效。
•
本书中介绍的操作步骤中有“解除贴片机的紧急停机状态”的记述。
这是指“向右转动 [EMERGENCY STOP ( 急停 )] 按钮之后按 [READY ( 准备就绪 )] 按钮，使伺服进入使能状态”的
意思。
n
要点
料车夹固开关只有在贴片机的安全机盖为关闭状态时才可以夹固。
松开一次性换料车则只有在贴片机处于紧急停机状态中时才可以松开。
c
注意
从贴片机上拆卸一次性换料车时，请务必在料车夹固开关停止闪烁之后再进行。LED 为闪烁状态时，说明松开动作还没
有完成。若在闪烁状态下拆卸，会导致发生故障。
