4. 带装元件的准备
2-51
第 2 章 基本操作
q

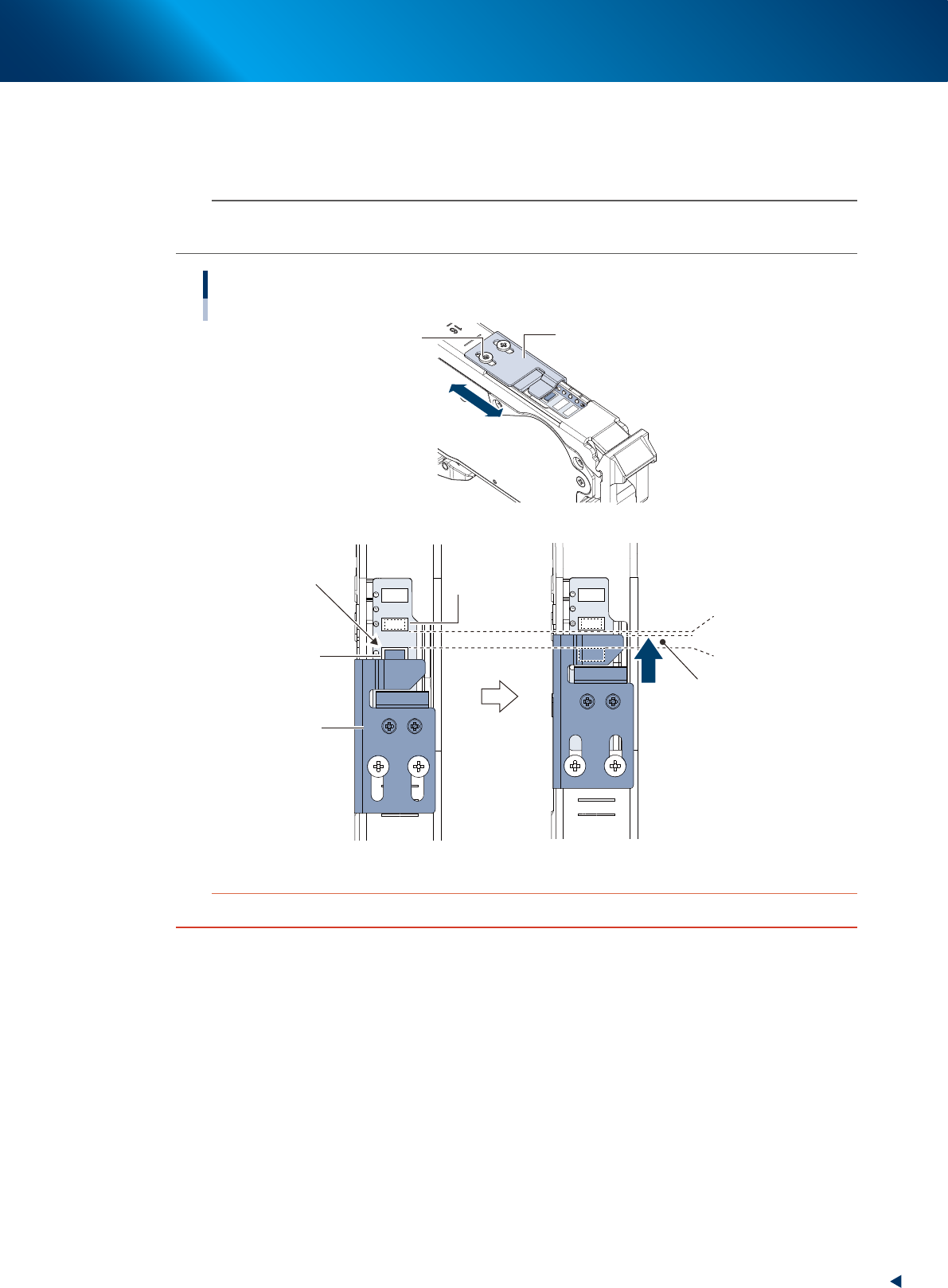

检查压料板的位置。
12mm 以上的送料器，需要根据元件的形状调整压料板的位置。拧松 2 颗压料板的调节螺丝滑动压料板
调整位置，使压料板的前端正好在下图中 A-B 之间且稍微靠近 A 处。
n
要点
调整压料板的位置也就需要调节盖带的长度。如果盖带的长度不足时，按照前述 Step8 的步骤，按卷带齿轮杆，将盖带
从卷带齿轮处抽出适当长度。注意不要使盖带有松弛。
调整压料板的位置
调节螺钉
未被压料板盖住
压料板
待机位置的料腔
(元件待机位置)
将压料板的前端滑动到比
A-B中心更靠近A侧
压料板
滑动压料板
A. 吸料时的料腔后侧
B. 待机位置的料腔前侧
吸料时的料腔
(吸料位置)
■ 压料板位置的调整
25211-KMK-00
c
注意
若不调整压料板的位置，可能剥离盖带后元件的位置会不稳定，导致无法正确吸取元件。
4. 带装元件的准备
2-52
第 2 章 基本操作
w

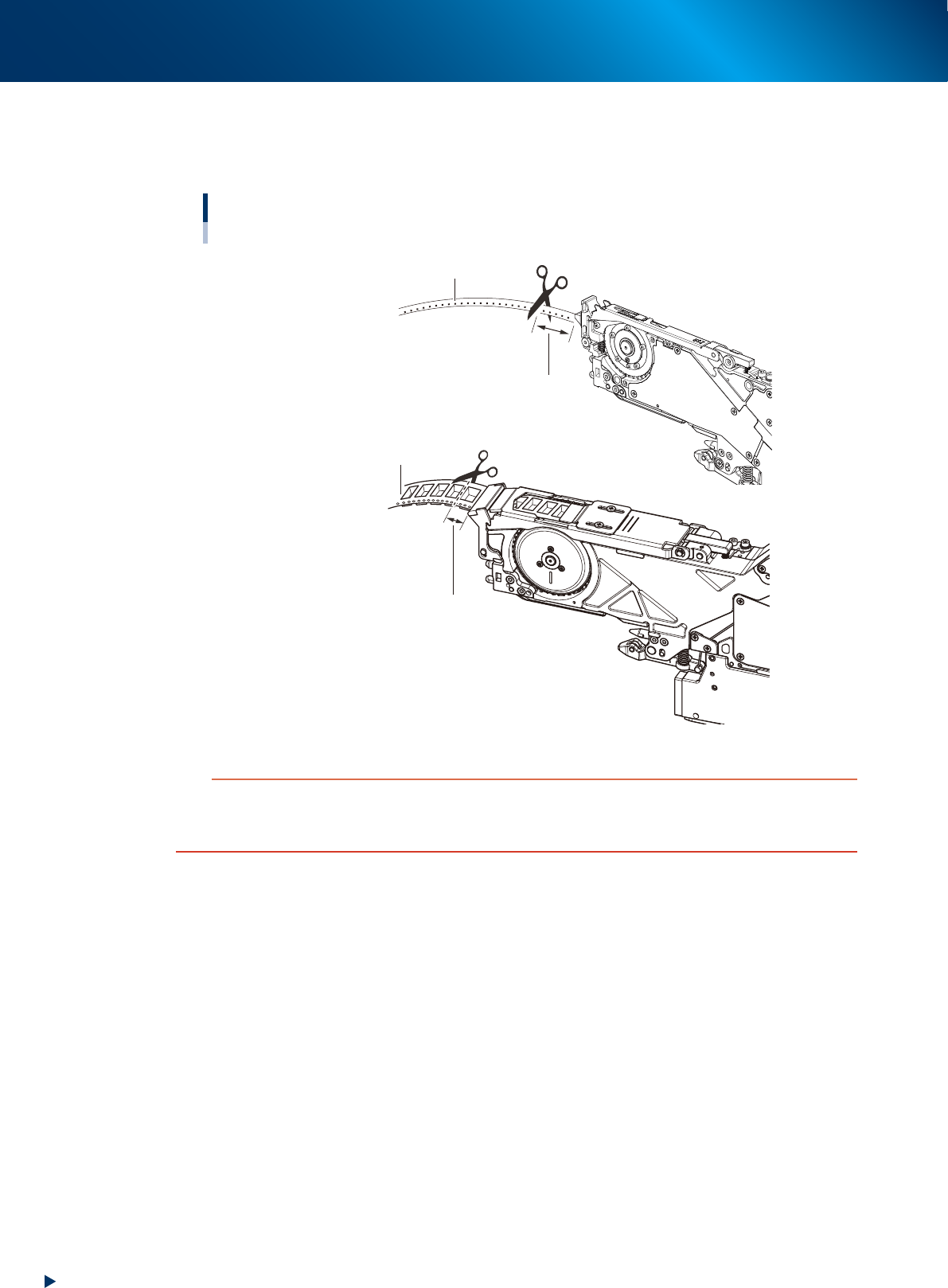

剪断载带。
将元件传送到吸料位置之后，先将伸出送料器前端的载带在距离送料器前端 15mm 左右的位置处剪断，
再安装在贴片机上。
间断载带
■12mm以上的送料器
在距离送料器前端
15mm左右的位置处间断
在距离送料器前端
15mm左右的位置处间断
载带
■ 8mm送料器
载带
25212-KMK-00
c
注意
•
若不剪断载带就安装在贴片机上，将会无法使送料器安装到位，从而导致发生故障。还可能会引起载带在排出路径内
堵塞。
•
压纹载带较硬，若剪得过短，载带可能会抵在斜板的入口处，导致送料不良。
4. 带装元件的准备
2-53
第 2 章 基本操作
4.1.2 将送料器安装在一次性换料车上
下面，以 ZSR 电动送料器为例介绍将装好元件的带式送料器安装在一次性换料车上的方法。
c
注意
将送料器安装在贴片机上之前，请务必先在上料台或离线上料台上装上带装元件。
如果将送料器安装在已装入贴片机上的一次性换料车上安装元件，可能会导致料带上的元件掉入贴片机内，因此请勿直
接在贴片机上安装带装元件。
n
要点
带式送料器有 ZSR 电动送料器、ZS 电动送料器、自动续料式送料器、SS 电动送料器四种，本贴片机可以使用这四种带
式送料器。但，使用 SS 电动送料器会受几项制约。详细内容，请参阅本章后述“4.2 SS 电动送料器的使用”。
1
清洁送料器架。
在安装送料器之前，先用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若导槽内夹入元件或尘屑等，送料器会倾斜，将无法稳定地吸附元件。
此外，清洁时需注意不要使异物混入送料器架上的接口部。若混入异物，可能会引起短路等导致料车被损坏。
参考
料车上的气密接头只有将料车安装在贴片机上时才可以使用。
清洁料车的送料器架
用家用吸尘器吸取
软刷
用撮箕等接尘屑
25213-KMK-00
