3. 生产中的监控屏显示 2-36 第 2 章 基本操作 3.9 吸料率警告 “吸料率警告”画面，只有使用吸料率警告功能时才显示。在本画面可以查看各元件、各贴装头的吸料率下降 状况。吸料率在贴装组的贴装完成之后，立即更新。但，未使用的元件或贴装头，不会显示吸料率。运行中的 吸料率采用不同的颜色同步显示。 ► 显示颜色表 行的颜色 状态 吸料率 内容 白色 100% 〜 [ 注意 ( 黄色 )]% 吸料率为 [ 注意 ( 黄色 )]% …
3. 生产中的监控屏显示
2-35
第 2 章 基本操作
•
元件名
显示元件的名称。
•
料带种类
带装元件时显示使用的料带种类，盘装元件时显示送料器类型。
•
X(mm)、Y(mm)
显示吸附位置的校正量。该校正量是以吸嘴中心为基准时 X 与 Y 方向的误差量。
•
吸料率 (%)
显示吸料率。（满足使用吸附位置校正功能条件的吸嘴 )
•
抽样数
显示吸附、贴装的元件数量。( 满足使用吸附位置校正功能条件的吸嘴 )
•
[ 全部重置 ] 按钮
清除显示在监控屏中的所有元件的吸附位置校正数据。
•
[ 个别重置 ] 按钮
从显示在监控屏中的元件中选择任意元件，清除该元件的吸附位置校正数据。
3. 生产中的监控屏显示
2-36
第 2 章 基本操作
3.9 吸料率警告
“吸料率警告”画面，只有使用吸料率警告功能时才显示。在本画面可以查看各元件、各贴装头的吸料率下降
状况。吸料率在贴装组的贴装完成之后，立即更新。但，未使用的元件或贴装头，不会显示吸料率。运行中的
吸料率采用不同的颜色同步显示。
►
显示颜色表
行的颜色 状态 吸料率 内容
白色 100% 〜 [ 注意 ( 黄色 )]% 吸料率为 [ 注意 ( 黄色 )]% ＜×( 吸料率 ) ≤ 100%。
黄色 注意 [ 注意 ( 黄色 )]% 〜 [ 警告 ( 红色 )]% 吸料率为 [ 警告 ( 红色 )]% ＜×( 吸料率 )≤[注意 ( 黄色 )]%。
红色 警告 [ 警告 ( 红色 )]% 〜 0%
吸料率为 0% ≤ ×( 吸料率 )≤[警告 ( 红色 )]%。[ 机器设置 ]
-“规格信息”-“吸料率警告规格”画面中的“控制停止 ( 红 )”
的设置为“执行”时，报错并停止运行。( 控制停止的默认
设置为“不执行”)
粉红 观察 任意
若吸料率在 [ 警告 ( 红色 )]% 的范围以内，可以通过单击 [ 个
别选择 ] 按钮或 [ 全部选择 ] 按钮，使行由红色变为粉红。
该状态下，即使将“控制停止”设置为“执行”，贴片机也
不会停止运行。
n
要点
上表参数的设置在机器设置画面进行，更改 [ ] 内 % 的数值必须由拥有管理员权限的人员进行。
█

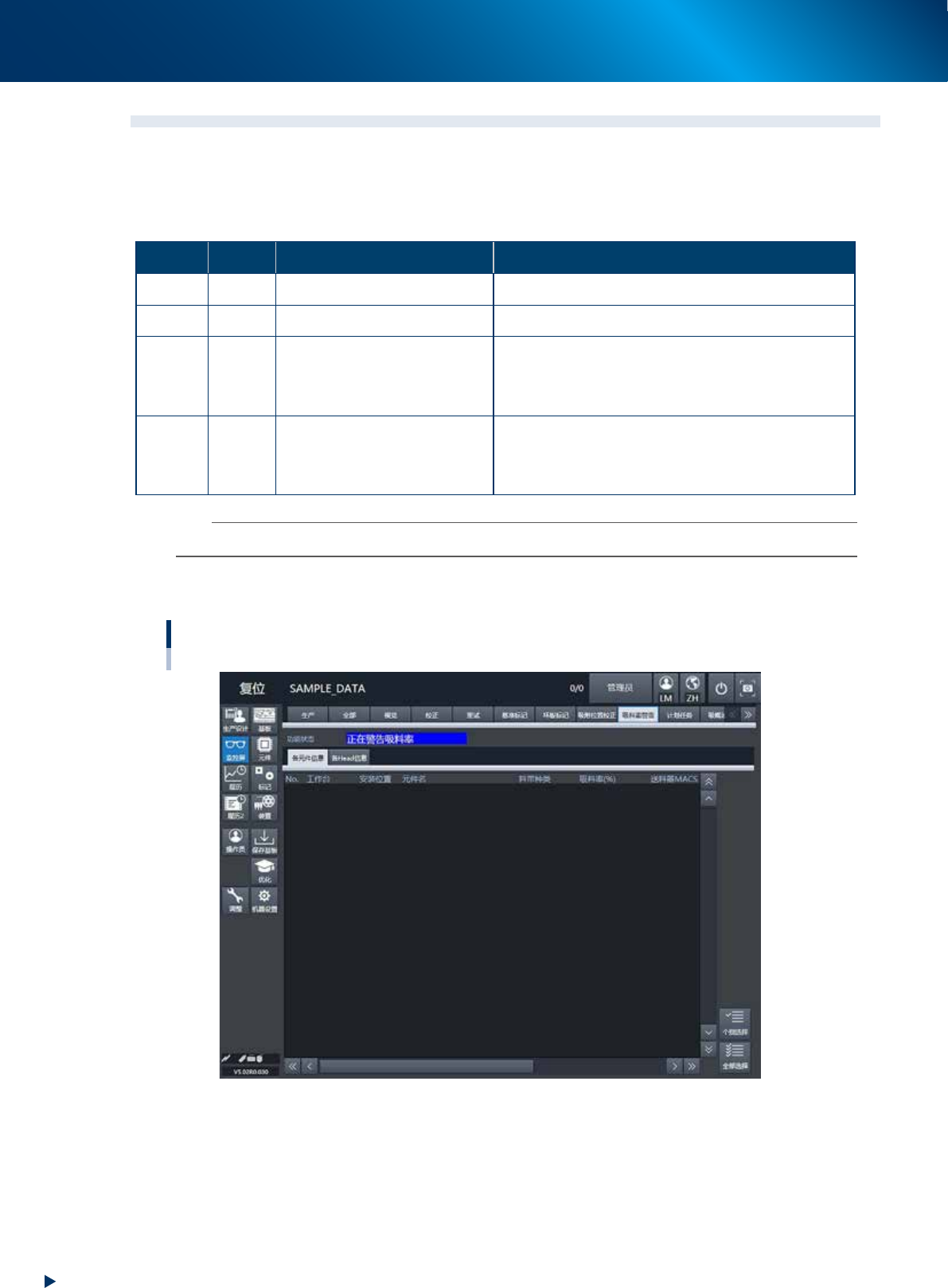

“各元件信息”选项卡画面
监控屏：吸料率警告
各元件信息
26227-KMX-00
•
No.
显示元件号码 ( 元件信息数据的 No.)。
•
工作台
显示使用该元件的工作台。本机显示为 A 工作台。
3. 生产中的监控屏显示
2-37
第 2 章 基本操作
•
安装位置
显示装有该元件的送料器的安装位置。
•
元件名
显示元件的名称。
•
料带种类
带装元件时显示使用的料带种类，盘装元件时显示送料器类型。
•
吸料率 (%)
显示各元件的吸料率。吸料率的计算公式 ：(1 － ( 出错次数 ÷ 消耗数 ))×100 ＝吸料率
•
送料器 MACS
显示送料器 MACS 的状态，即料带位置自动示教的结果。
•
偏移量 X、Y(mm)
显示送料器 MACS 的校正量。
n
要点
送料器 MACS 是将送料器的特定位置作为标记进行识别并对吸附位置进行校正的功能。一般，在吸附 1005 规格以下的
元件时进行送料器 MACS 校正。
█

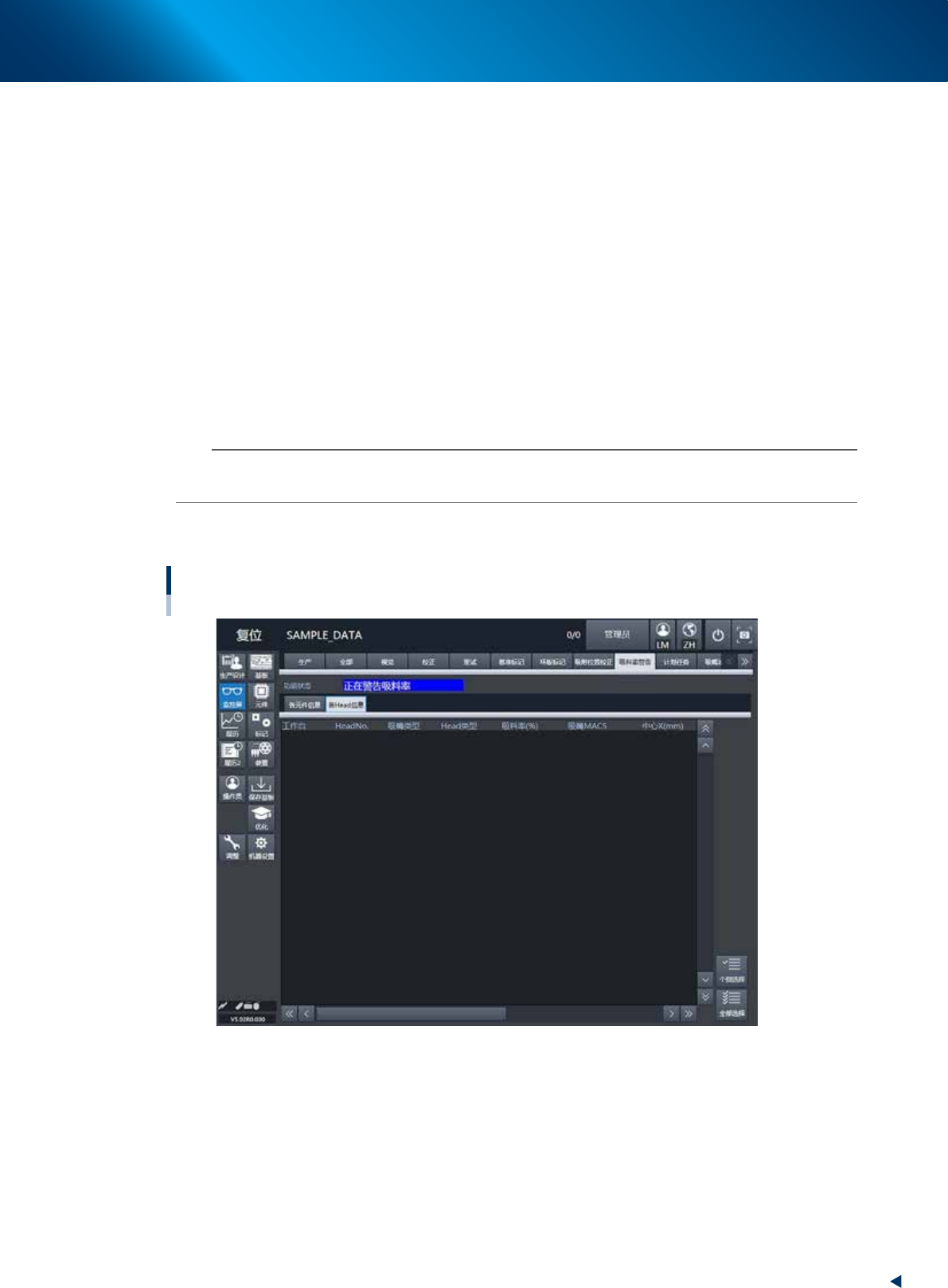

“各 Head 信息”选项卡画面
监控屏：吸料率警告
各Head信息
26228-KMX-00
•
工作台
显示对象的工作台。本机显示为 A 工作台。
•
Head No.
显示使用的贴装头的号码。
•
吸嘴类型
显示使用的吸嘴类型。
