4. 带装元件的准备
2-68
第 2 章 基本操作
4
提起压料盖。
1. 将前端压料扣边向上提起边向前拉开。
2. 提起压料盖。
5
抽出载带和盖带。
1. 将盖带从压料盖中抽出。
2. 将载带从前端压料扣中抽出。
抽出载带与盖带
前端压料扣
压料盖
抽出载带
抽出盖带
25229-KMK-00
c
注意
抽出盖带时，请勿强行抽出，以免使压料盖变形引起吸料不良。抽出载带与盖带时，请务必慢慢地小心抽出。否则，盖
带会被剥离而导致元件掉落。
4. 带装元件的准备
2-69
第 2 章 基本操作
6
将带装元件从送料器中拆出。
1. 从送料器尾部的料带插入口中抽出料带。
2. 转动料带盘，卷取料带。
拆卸带装元件
带装元件(料带)
料带盘
料带插入口
25230-KMK-00
7
固定压料盖。
用前端压料扣压住压料盖进行固定。
c
注意
固定压料盖时，如果用压料盖按压前端压料扣，可能会导致前端压料扣的钩部被磨损。因此，请务必将压料扣向上提起
之后对准压料盖与前端压料扣的钩部进行固定。
4. 带装元件的准备
2-70
第 2 章 基本操作
4.2 SS 电动送料器的使用
n
要点
本贴片机虽然也可以使用 SS 电动送料器 ( 简称“送料器”)，但会受到下列限制。因此，建议不要使用 SS 电动送料器。
█
SS 送料器无法在不停机的状态下更换送料器
要将 SS 送料器安装在贴片机上，需要停止生产，打开贴片机的安全机盖和导槽盖板。此外，要将装有 SS
送料器的料车安装在贴片机上，需要打开贴片机的安全机盖和导槽盖板。
█
SS 送料器的贴装速度比 ZS、ZSR 送料器慢
SS 送料器的送料速度与 ZS 送料器、ZSR 送料器相比，相对较慢。如果只安装 SS 送料器进行贴装，自然贴
装速度较慢。如果和其它送料器混用，则需要按照 SS 送料器调整送料速度。因此，实际的贴装时间与离线
软件 (YSUP Programming Mounter) 计算的贴装时间将相差较大。
c
注意

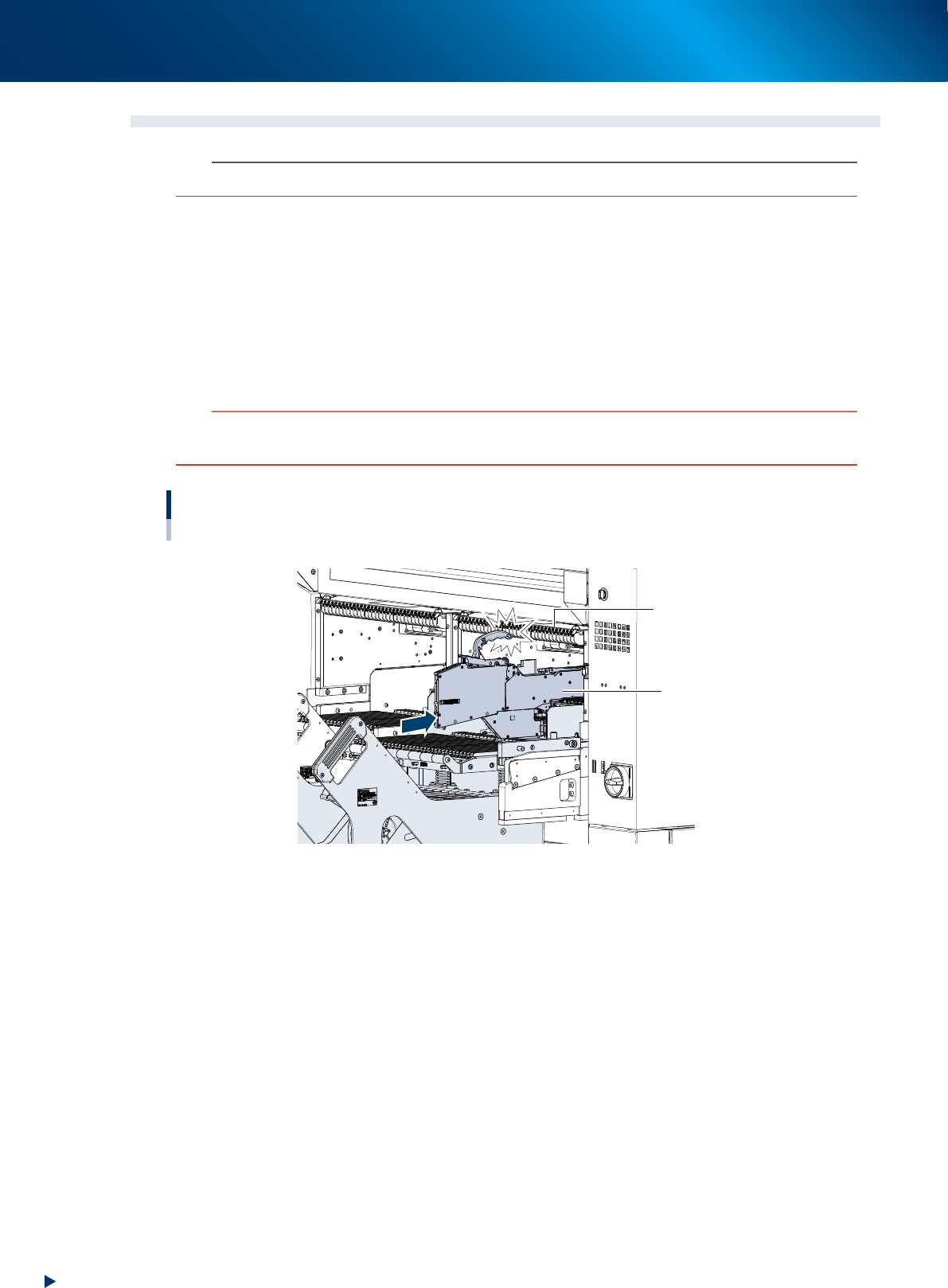

如果不打开安全机盖和导槽盖板就将装有 SS 送料器的料车装入贴片机，可能 SS 送料器会与导槽盖板发生碰撞而损坏贴
片机。
一次性换料车
SS送料器将会与导槽盖板发生碰撞
导槽盖板
SS送料器
25231-KMK-00
本节，将介绍“将 SS 电动送料器安装在一次性换料车上”、“将装有 SS 电动送料器的一次性换料车安装在贴
片机上”、“将装有 SS 电动送料器的一次性换料车从贴片机上拆下”的方法。
