4. 供料部 1-39 第 1 章 各部的名称与功能 4.2.3 导槽盖板的拆卸与安装 进行生产准备或进行维护保养时，可能需要拆卸导槽盖板。 导槽盖板的拆卸与安装方法，如下所示。 █ 导槽盖板的拆卸 1. 打开安全机盖。 2. 将导槽盖板左右的锁扣拉出。 3. 用手将导槽盖板向上打开约 30 度。 4. 用双手将导槽盖板向斜前方抽出。 拆卸导槽盖板 向斜前方抽出 约30度 导槽盖板 锁扣 锁扣 25126-KMX-00
4. 供料部
1-38
第 1 章 各部的名称与功能
█

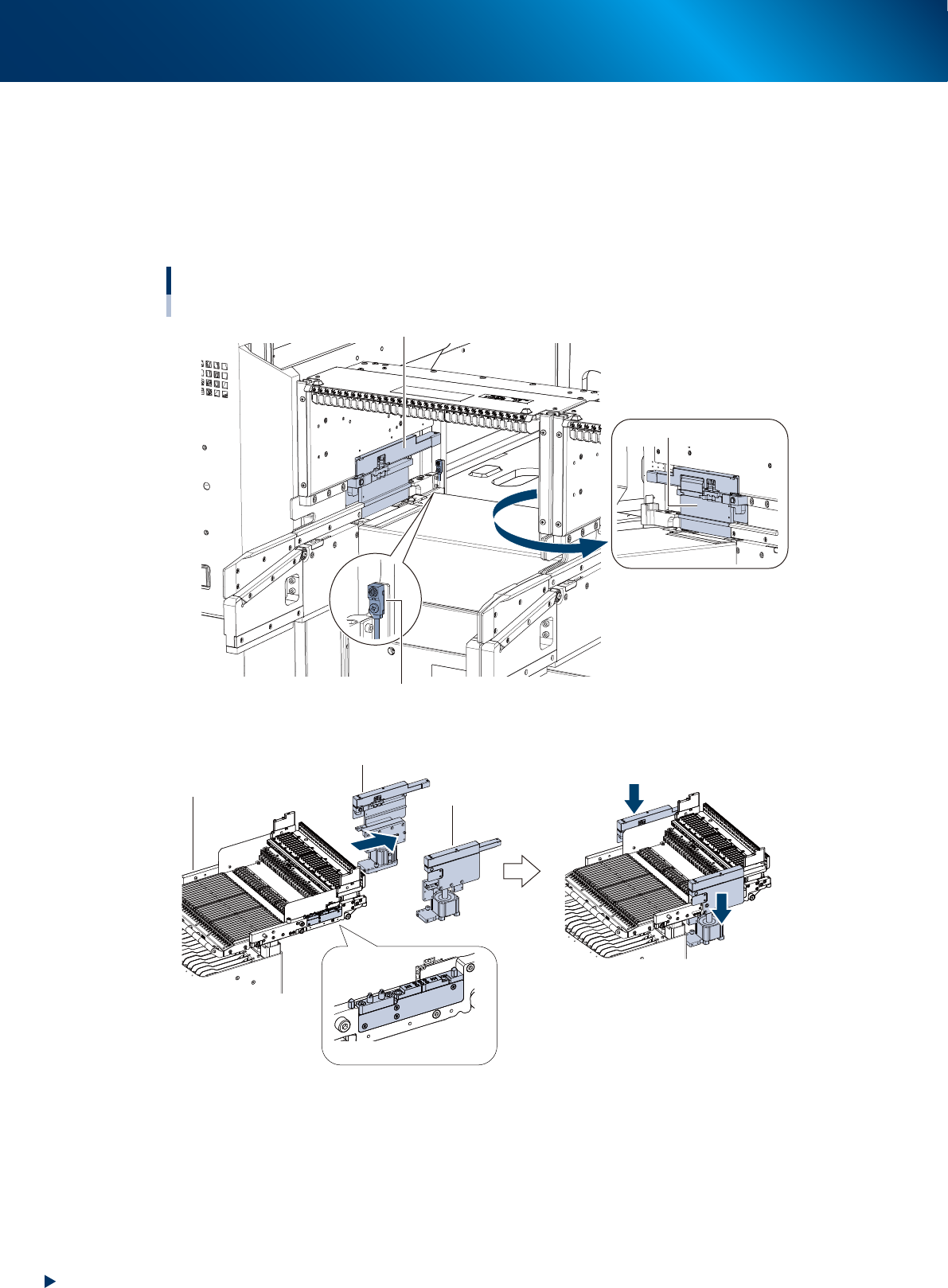

一次性换料车的夹固机构
贴片机的料车安装位置的左右两侧装有料车夹固机构，里侧装有前进端传感器。
贴片机通过前进端传感器检查料车的前端部来判断是否装有料车。
在前进端传感器检出有料车，且安全机盖为关闭状态下，如果按料车夹固开关，则左右两侧的料车夹固机构
将下降夹固料车。
料车的夹固部装有连接器，料车被夹固后，贴片机将通过该连接器向料车供给电源与气源。
料车夹固机构
前进端传感器
料车夹固机构 (左侧)
料车夹固机构 (右侧)
料车夹固机构 (左侧)
料车夹固机构 (右侧)
料车夹固部的连接器 (右侧)
■ 料车夹固动作
一次性换料车
25125-KMX-00
4. 供料部
1-39
第 1 章 各部的名称与功能
4.2.3 导槽盖板的拆卸与安装
进行生产准备或进行维护保养时，可能需要拆卸导槽盖板。
导槽盖板的拆卸与安装方法，如下所示。
█
导槽盖板的拆卸
1. 打开安全机盖。
2. 将导槽盖板左右的锁扣拉出。
3. 用手将导槽盖板向上打开约 30 度。
4. 用双手将导槽盖板向斜前方抽出。
拆卸导槽盖板
向斜前方抽出
约30度
导槽盖板
锁扣
锁扣
25126-KMX-00
4. 供料部
1-40
第 1 章 各部的名称与功能
█
导槽盖板的安装
1. 用手搬动导槽盖板的前端部，使导槽盖板的导槽部与前端部呈下图所示角度 (30 度 )。
2. 将导槽盖板以约 30 度的角度对准贴片机并插入。此时，导槽盖板左右两侧的前端定位销和后方定位销，
如下图所示分别插入各自的定位槽中。
3. 关闭导槽盖板。只要正确关闭导槽盖板，导槽盖板左右的锁扣将发出“咔嚓”声响。
约30度
安装导槽盖板
约30度
■ 侧视图
导槽盖板的导槽部
咔嚓 !
咔嚓 !
后方定位销 (右)
后方定位销 (左)
前端定位销 (右)
前端定位销 (左)
导槽盖板前端部
25127-KMX-00
