2. 操作画面与各种按钮
2-13
第 2 章 基本操作
►

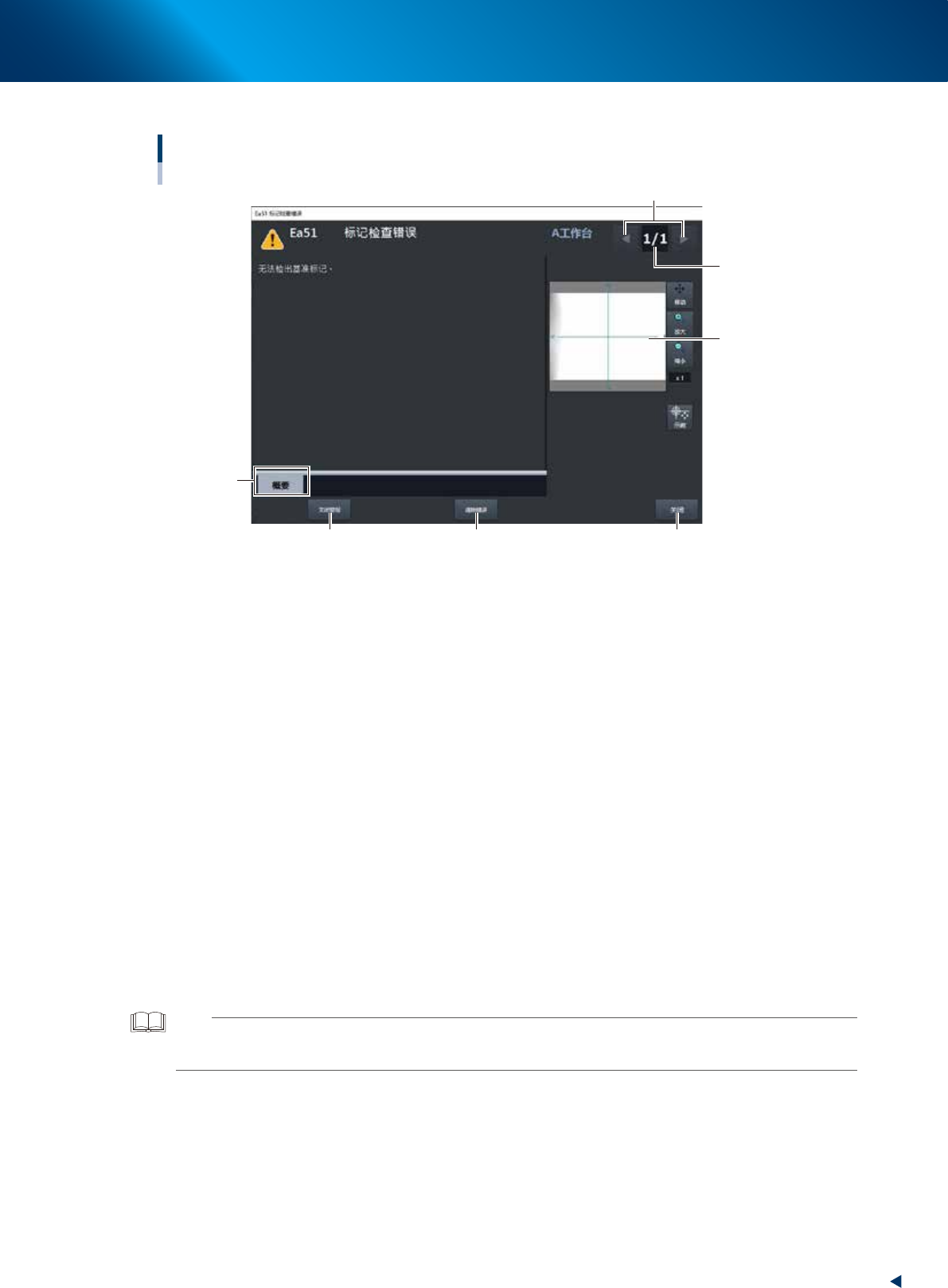

错误画面
错误画面
1
2
3
64 5
错误切换按钮
以“标记检查错误”画面为例
26208-KMX-00
1. 显示错误数量
显示当前的错误和错误总数。发生多个错误时，按左右的错误切换按钮，切换到其它错误画面。
2. 信息切换选项卡
概要
显示供操作人员用的信息。
详细
显示供管理人员、维护保养人员用的信息。无信息时，则不显示该选项卡。
3. 显示识别图像 ( 在吸附元件、识别标记时的错误警告画面中显示 )
在吸附元件、识别标记等的图像处理过程中若发生错误，会显示错误图像。
4. [ 关闭警报 ] 按钮
关闭蜂鸣器。
5. [ 清除错误 ] 按钮
清除发生的错误。
6. [ 关闭 ] 按钮
不清除错误，直接关闭对话框。
参考
按 [ 关闭 ] 按钮关闭错误画面后，按 [ 监控屏 ] 按钮，打开“生产”选项卡，可在显示的示意图中确认错误发生的位置。
按“生产”画面的 [ 显示错误 ] 按钮，可以再次显示错误信息。关于“生产”画面，请参照本章后述“3.1 生产”。
2. 操作画面与各种按钮
2-14
第 2 章 基本操作

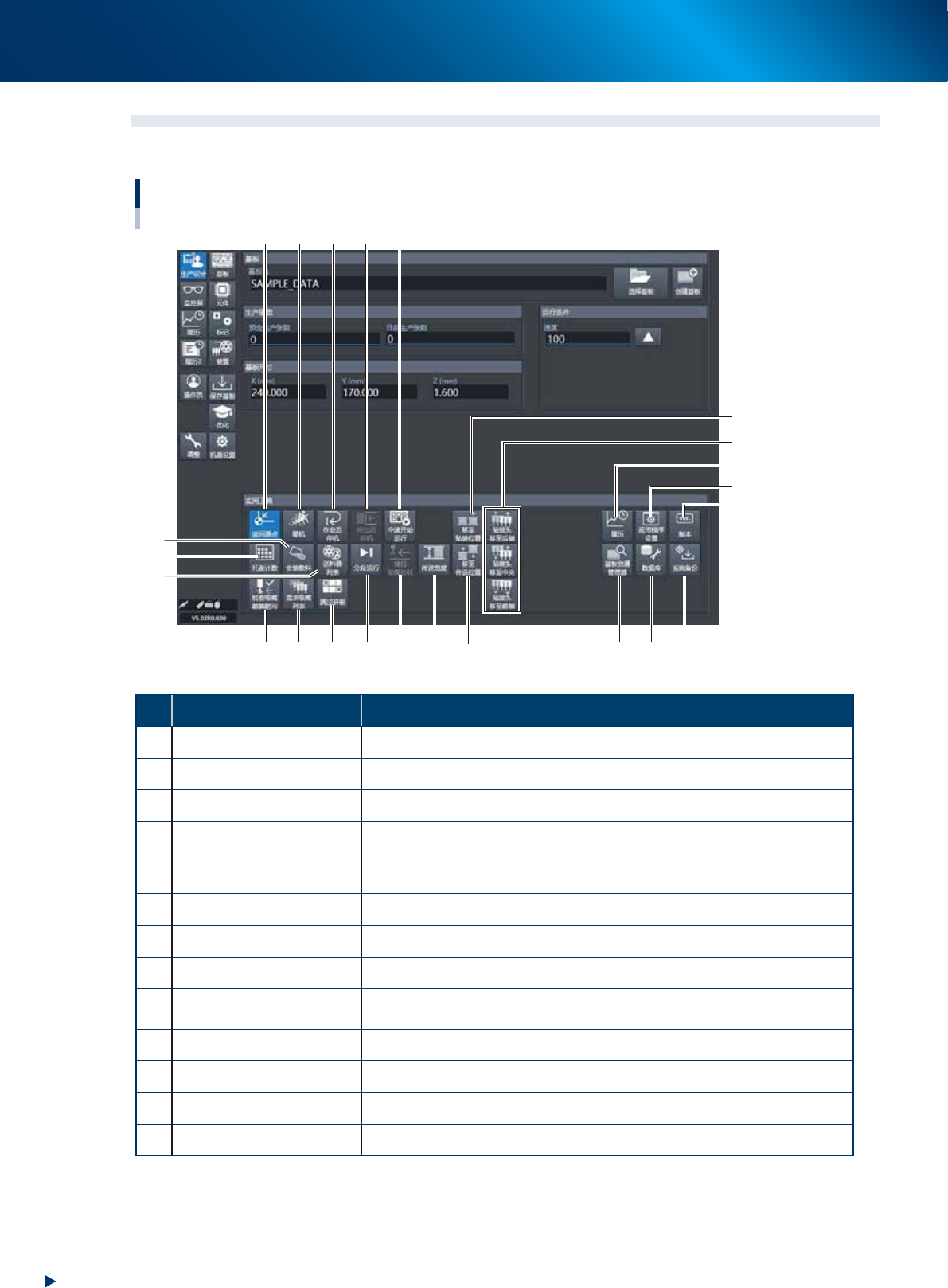

2.2 “生产设计”画面
下面，介绍“生产设计”画面中各个按钮的功能。
“生产设计”画面
18
16
19
20
23
2221
3 4
9 10
11
8
12
7
6
17
15
5
1 2
13 14
26209-KMX-00
按钮名 功能
1 返回原点 使 W 轴以外的所有轴返回原点位置。
2 暖机 进行暖机运行。还可以指定在任意时间进行暖机。
3 作业后停机 使贴装后的基板被传出到下游机之前，停止贴片机的运行。
4 传出后停机 使贴装后的基板被传出到下游机之后，停止贴片机的运行。
5 中途开始运行
贴装过程中，因某种原因停机并复位之后，需要继续从下一个贴装位置开始贴装
时使用。详细内容，请参照后述第 3 章“2. 使用‘中途开始运行’功能”。
6 托盘计数 显示到目前为止盘装元件的使用数量。
7 安装散料 只有使用散装送料器 ( 特别定制 ) 时才可以使用。一般，不使用。
8 送料器列表 进行生产准备时，可以确认当前将要生产的元件种类和安装位置。
9 分段运行
首件贴装、试贴装以及分析不良原因时，需要在任意点 ( 例 ：识别基准标记之后 )
暂停时使用。
10 捕捉吸嘴形状 用带侧视功能的扫描相机或侧面视觉相机捕捉吸嘴的形状。
11 传送宽度 调节传送宽度。与 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮相同。
12 检查吸嘴前端脏污 需要检查吸嘴前端是否脏污时使用。
13 需求吸嘴列表 显示当前需要使用的吸嘴的列表。
2. 操作画面与各种按钮
2-15
第 2 章 基本操作
按钮名 功能

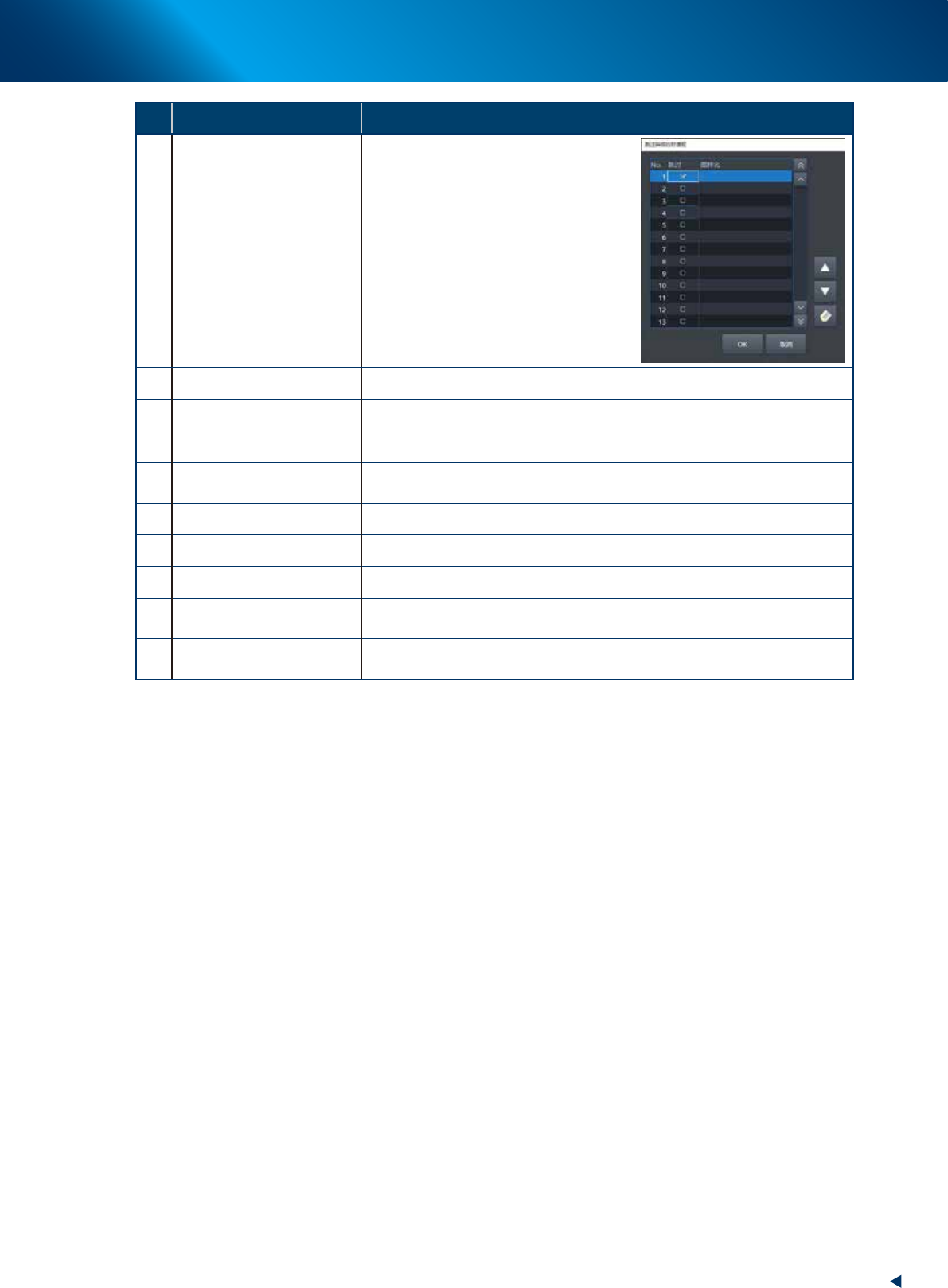

14 跳过拼板
读入扩展了拼板的基板程序时有效。
按该按钮，显示“跳过拼板的对话框”，
可以以拼板为单位设置是否需要跳过贴装。
详细内容，请参照第 3 章“2. 使用‘中途
开始运行’功能”的“‘跳过拼板’功能”。
15 移至贴装位置 为在顶板上排列顶针，将传送装置移到贴装位置。
16 移至传送位置 以手动方式传入基板时，使传送装置对齐传送位置。
17 贴装头移至前侧 ( 中央、后侧 ) 使所有贴装头移至贴片机的前侧 ( 中央、后侧 )。
18 履历
可以进行生产履历的保存及履历
1
、
2
项目中必要项目的选择、保存、清除和媒
体的取出。
19 应用程序设置 可以设置有关机器的画面显示、添加或删除操作员、设置密码等。
20 版本 显示应用软件、系统等的版本信息。
21 基板资源管理器 可以进行基板程序的移动、备份、还原、复制等操作。
22 数据库
可以备份或还原有关生产所需的元件和标记信息的数据库，以及设置数据库的所
在位置。
23 系统备份
可以进行机器运行时必要的机械坐标、精度信息、选配装置信息、基本坐标等复
原机器时必要数据的备份和还原操作。
