QH系列
靜音式重負荷型滾珠直線導軌

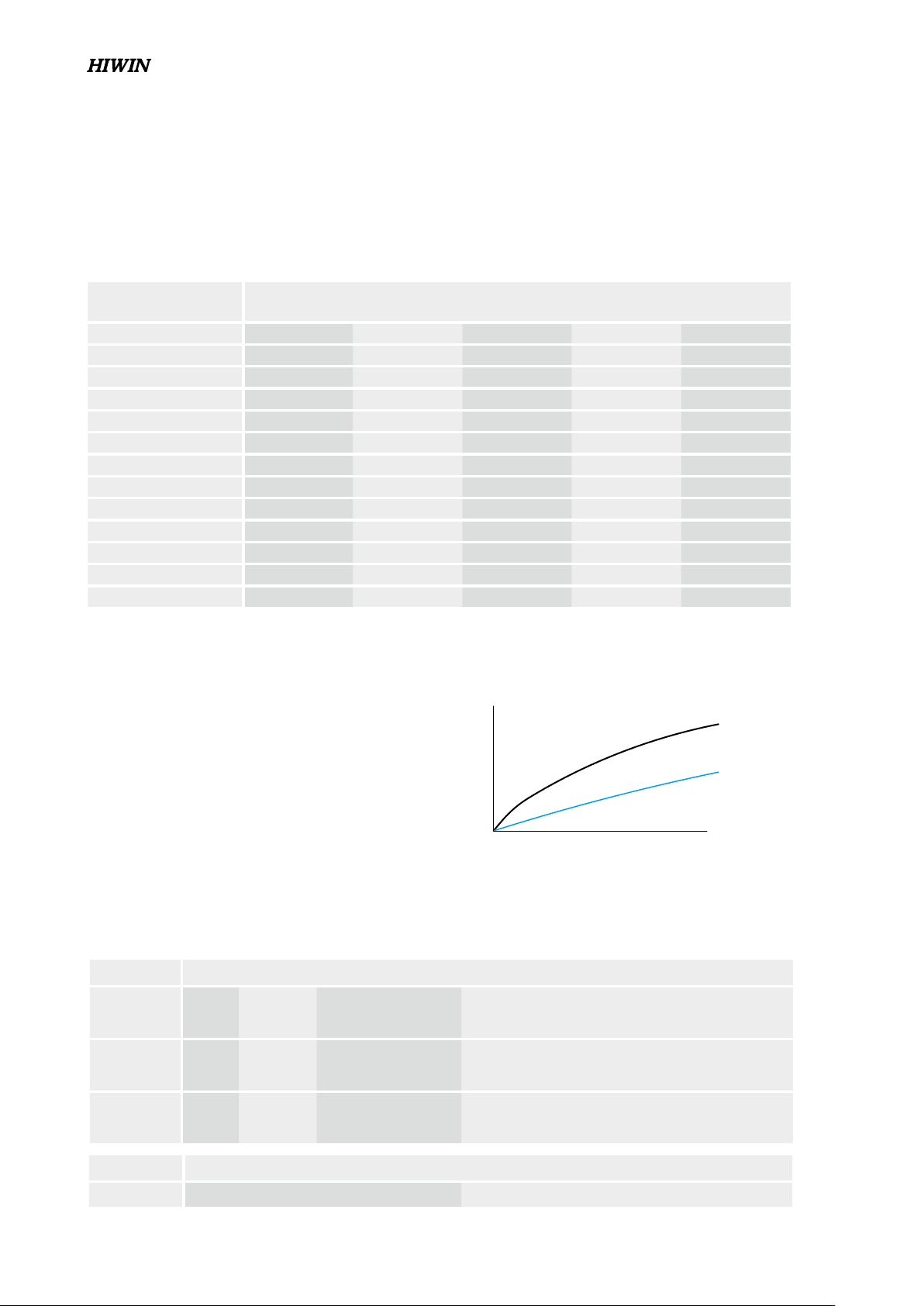

(3) 行走平行度精度
導軌長度
(mm)
精度等級 (µm)
C H P SP UP
~ 100 12 7 3 2 2
100 ~ 200 14 9 4 2 2
200 ~ 300 15 10 5 3 2
300 ~ 500 17 12 6 3 2
500 ~ 700 20 13 7 4 2
700 ~ 900 22 15 8 5 3
900 ~ 1,100 24 16 9 6 3
1,100 ~ 1,500 26 18 11 7 4
1,500 ~ 1,900 28 20 13 8 4
1,900 ~ 2,500 31 22 15 10 5
2,500 ~ 3,100 33 25 18 11 6
3,100 ~ 3,600 36 27 20 14 7
3,600 ~ 4,000 37 28 21 15 7
表格2-5-11 行走
平行度精度
2-5-6 預壓力
(1) 預壓力定義
預壓 力是 預先給與鋼珠負荷力，亦即加大鋼珠直
徑，利用鋼珠與珠道之間負向間隙給與預壓，此舉
能提 高直 線導軌的剛性及消除間隙；以右圖來解
釋，提高預壓力可增加直線導軌剛性。但小規格建
議選用輕預壓以下預壓，以避免因預壓選用過重降
低其使用壽命。
(2) 預壓等級
QH 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
預壓等級 標記 預壓力 使用條件 適用範圍
無預壓 Z0 0~ 0.02C
負荷方向固定且衝擊小，
精度要求低
搬送裝置，自動包裝機，自動化產業機械，一般工業機械的 XY
軸，焊接機，熔斷機，工具交換裝置
中預壓 ZA 0.05C-0.07C 輕負荷且要求高精度
一般工業機械的Z軸，放電加工機，NC車床，精密XY平台，測
定器，機械加工中心，立式加工中心，工業用機器人，自動塗
裝機，各種高速材料供給裝置
重預壓 ZB 0.10C~ 0.12C
剛性要求，且有振動，
衝擊之使用環境
機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z軸，
重切削加工機
表格2-5-12 預壓等級
等級 互換性線軌 (單出件) 非互換性線軌 (組合件)
預壓等級 Z0, ZA Z0, ZA, ZB
註：預壓力C為動額定負荷
變形量
Z0無預壓
ZB重預壓
預壓負荷
G99TS03-1803
96
t2
t1
t2
t1
規 格
厚度 (t1)
規 格
厚度 (t1)
(mm) (mm)
QH 15 ES 3 QH 30 ES 3.2
QH 20 ES 2.5 QH 35 ES 2.5
QH 25 ES 2.5 QH 45 ES 3.6
表格2-5-13 刮油片厚度
(2) 防塵配備說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
雙層刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。

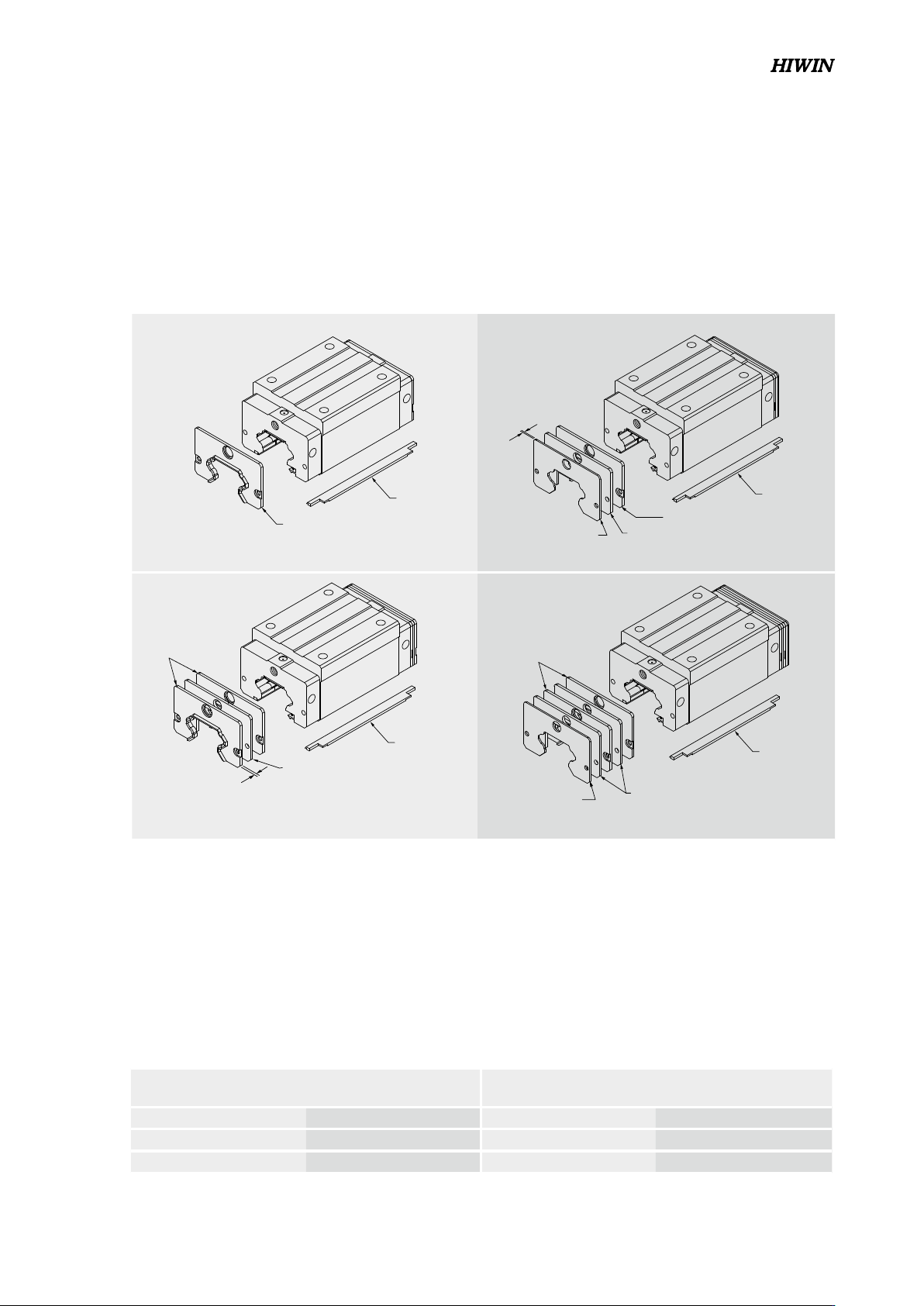

2-5-7 防塵配備
(1) 標準防塵配備代碼
若有下列防塵配備需求時，請於產品型號後面加註代碼。
無記號為標準防塵配備(刮油片+防塵片)
防塵片
防塵片
防塵片
防塵片
金屬刮板
金屬刮板
金屬隔板
金屬隔板
金屬隔板
刮油片
刮油片
刮油片
刮油片
KK (雙刮油片+金屬刮板+防塵片)DD (雙刮油片+防塵片)
ZZ (刮油片+金屬刮板+防塵片)
G99TS03-1803
97
QH系列
靜音式重負荷型滾珠直線導軌

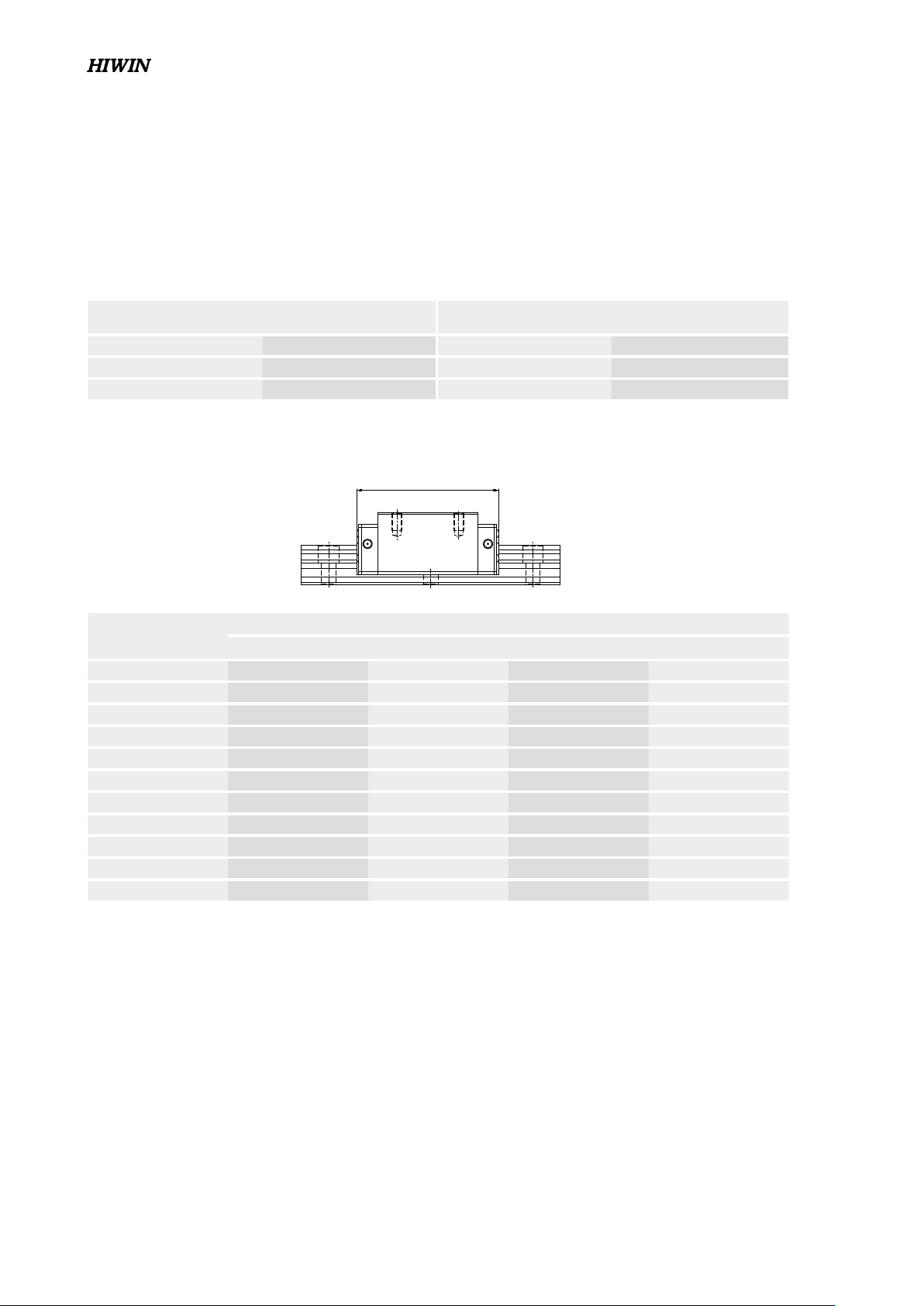

(3) 防塵代碼之滑塊總長度
規格
滑塊總長度 (L)
SS ZZ DD KK
QH15C 61.4 (61.8) 68.4 (69.4) 68.0 (68.4) 75.0 (76.0)
QH20C 76.7 (78.9) 81.9 (84.5) 81.7 (83.9) 86.9 (89.5)
QH20H 91.4 (93.6) 96.6 (99.2) 96.4 (98.6) 101.6 (104.2)
QH25C 83.4 (86.0) 89.4 (92.0) 88.4 (91.0) 94.4 (97.0)
QH25H 104.0 (106.6) 110.0 (112.6) 109.0 (111.6) 115.0 (117.6)
QH30C 97.4 (99.4) 104.8 (107.4) 104.8 (106.8) 112.2 (114.8)
QH30H 120.4 (122.4) 127.8 (130.4) 127.8 (129.8) 135.2 (137.8)
QH35C 113.6 (11
4.4) 119.0 (120.0) 118.6 (119.4) 124.0 (125.0)
QH35H 139.4 (140.2) 144.8 (145.8) 144.4 (145.2) 149.8 (150.8)
QH45C 139.4 (139.4) 147.2 (147.2) 146.6 (146.6) 154.4 (154.4)
QH45H 171.2 (171.2) 179.0 (179.0) 178.4 (178.4) 186.2 (186.2)
單位：mm
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
規 格
厚度 (t2)
規 格
厚度 (t2)
(mm) (mm)
QH 15 SC 1.5 QH 30 SC 1.5
QH 20 SC 1.5 QH 35 SC 1.5
QH 25 SC 1.5 QH 45 SC 1.5
表格2-5-14 金屬刮板厚度
表格2-5-15 滑塊總長度
註 : ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
L
