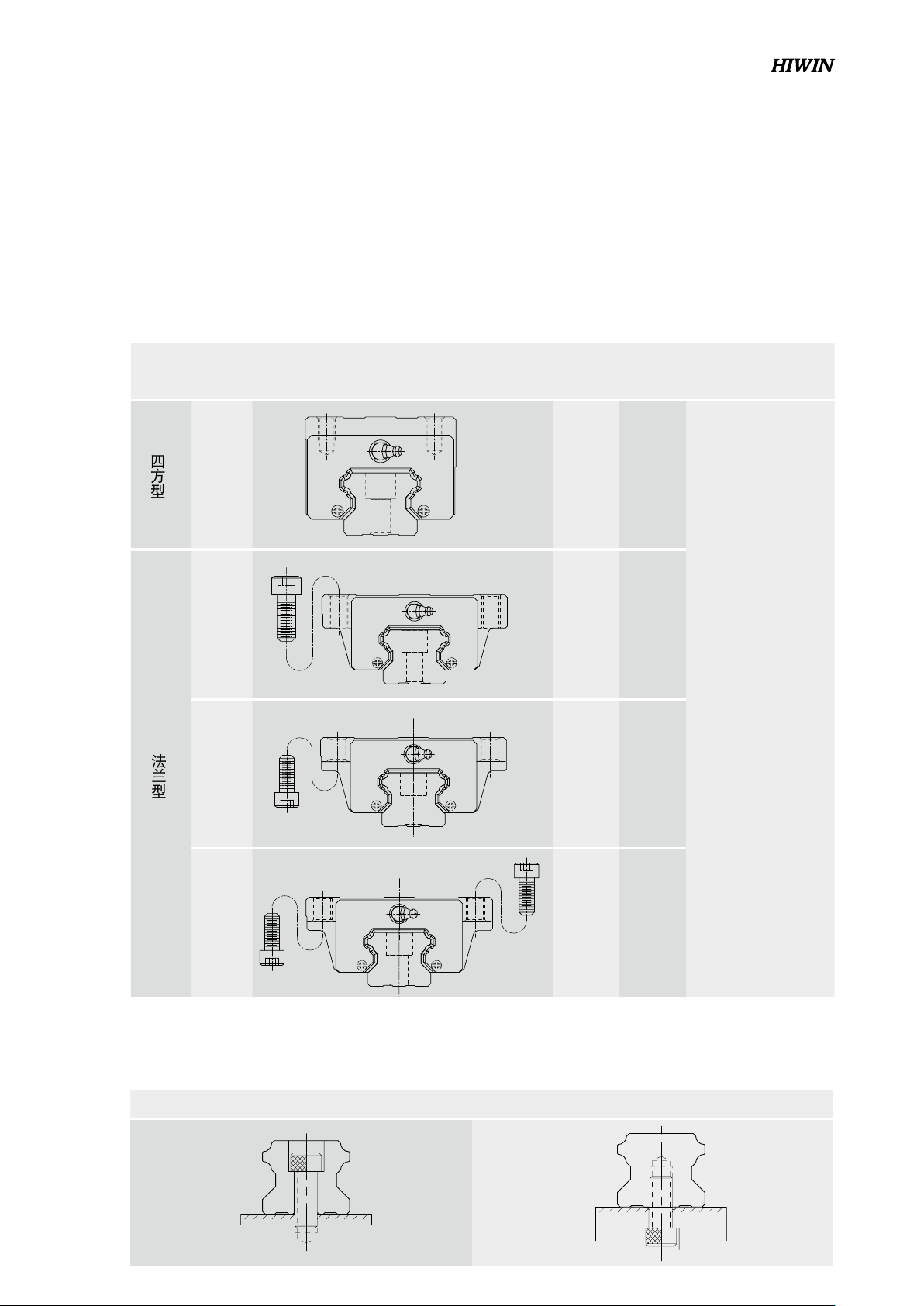

表格2-5-3 滑塊型式
2-5-4 QH系列型式
(1) 滑塊型式
HIWIN提供法蘭型及四方型兩種直線導軌。
型式 規格 形狀 高度尺寸 導軌長度 應用設備
(mm) (mm)
QHH-CA
QHH-HA
28
70
100
4000
自動化裝置
高速運輸設備
精密量測儀器
半導體設備
QHW-CA
QHW-HA
24
60
100
4000
QHW-CB
QHW-HB
24
60
100
4000
QHW-CC
QHW-HC
24
60
100
4000
四
方
型
法
蘭
型
(2) 導軌型式
除了一般上鎖式螺栓孔導軌外，HIWIN亦提供下鎖式螺絲孔導軌，方便客戶安裝使用。
上鎖式螺栓孔 下鎖式螺絲孔
表格2-5-4 導軌型式
G99TS03-1803
93
QH系列
靜音式重負荷型滾珠直線導軌
2-5-5 精度等級
QH系列直線導軌的精度，分為普通、高、精密、超
精密、超高精密級共五級，客戶可依設備精度需求
選用精度。

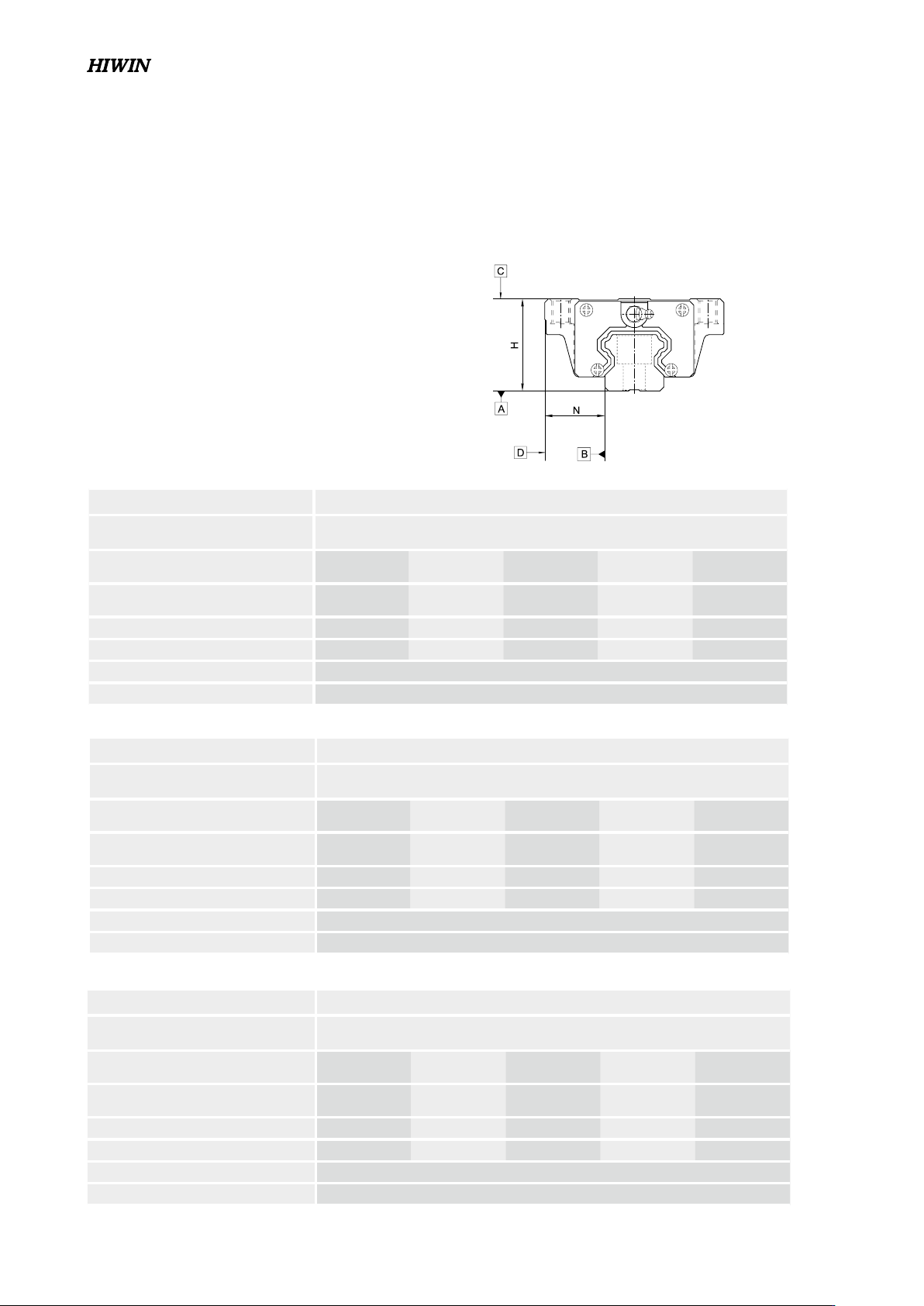

表格2-5-5 組合件精度表
單位；mm
(1) 非互換性直線導軌精度
型號
QH - 25, 30, 35
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
寬度N的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
成對高度H的相互誤差 0.02 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.03 0.015 0.007 0.005 0.003
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-5-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-5-11)
型號
QH - 15, 20
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
寬度N的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
成對高度H的相互誤差 0.02 0.01 0.006 0.004 0.003
成對寬度N的相互誤差 0.02 0.01 0.006 0.004 0.003
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-5-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-5-11)
表格2-5-6 組合件精度表
單位；mm
型號
QH - 45
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.05
0
- 0.05
0
- 0.03
0
- 0.02
寬度N的容許尺寸誤差 ± 0.1 ± 0.05
0
- 0.05
0
- 0.03
0
- 0.02
成對高度H的相互誤差 0.03 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.03 0.02 0.01 0.007 0.005
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-5-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-5-11)
表格2-5-7 組合件精度表
單位；mm
G99TS03-1803
94
表格2-5-8 單出件精度表
(2) 互換性直線導軌精度
單位；mm
型號
QH - 15, 20
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差 ± 0.1 ± 0.03 ± 0.015
寬度N的容許尺寸誤差 ± 0.1 ± 0.03 ± 0.015
成對高度H的相互誤差 0.02 0.01 0.006
成對寬度N的相互誤差 0.02 0.01 0.006
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-5-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-5-11)
型號
QH - 25, 30, 35
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差 ± 0.1 ± 0.04 ± 0.02
寬度N的容許尺寸誤差 ± 0.1 ± 0.04 ± 0.02
成對高度H的相互誤差 0.02 0.015 0.007
成對寬度N的相互誤差 0.03 0.015 0.007
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-5-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-5-11)
表格2-5-9 單出件精度表
單位；mm
型號
QH - 45
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差 ± 0.1 ± 0.05 ± 0.025
寬度N的容許尺寸誤差 ± 0.1 ± 0.05 ± 0.025
成對高度H的相互誤差 0.03 0.015 0.007
成對寬度N的相互誤差 0.03 0.02 0.01
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-5-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-5-11)
單位；mm
表格2-5-10 單出件精度表
