RG 系列 滾柱型直線導軌 規格 導軌 端最 大 圓角半徑 滑塊端 最大 圓角半徑 導軌 端 肩部高度 滑塊端 肩部高度 滑塊的 運行淨高 r 1 (mm) r 2 (mm) E 1 (mm) E 2 (mm) H 1 (mm) RG1 5 0.5 0.5 3 4 4 RG20 0.5 0.5 3.5 5 5 RG25 1. 0 1. 0 5 5 5.5 RG30 1. 0 1. 0 5 5 6 RG35 1. 0 1. 0 6 6 6…

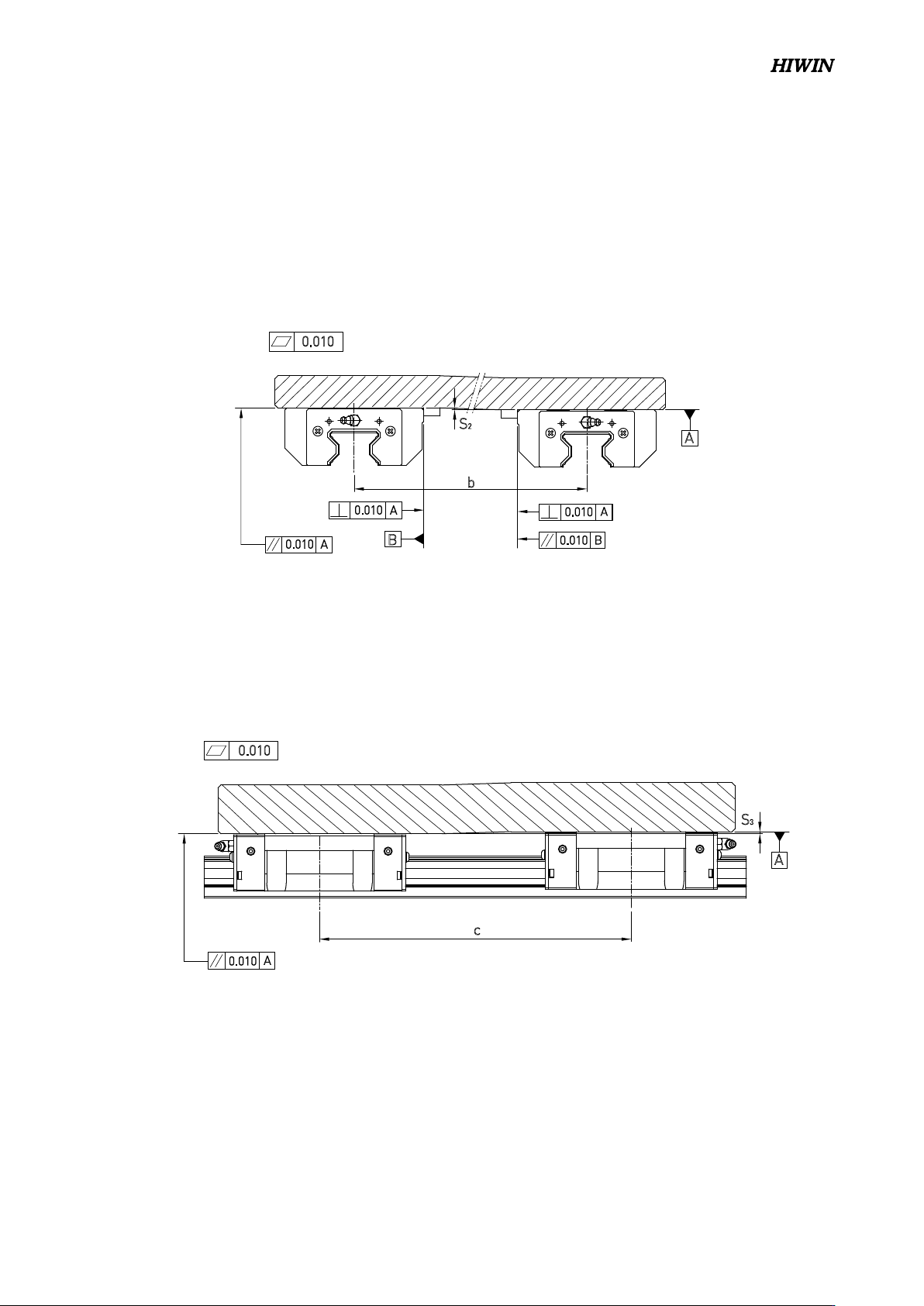

(2) 滑塊安裝平面精度
不同支導軌滑塊配對承靠面高度誤差(S
2
)
b
A
0.010
S2
A
0.010
A
B
0.010
A
0.010
B
0.010
所有滑塊承靠面要求
S
2
: 高度最大容許誤差
b : 配對滑塊間距
S
2
= b × 4.2 × 10
-5
同支導軌滑塊配對承靠面高度誤差(S
3
)
S
3
: 高度最大容許誤差
c : 配對滑塊間距
S
3
= c × 4.2 × 10
-5
c
S3
0.010
所有滑塊承靠面要求
A
0.010
A
G99TS03-1803
157
RG系列
滾柱型直線導軌
規格
導軌端最大
圓角半徑
滑塊端最大
圓角半徑
導軌端
肩部高度
滑塊端
肩部高度
滑塊的
運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
RG15
0.5 0.5 3 4 4
RG20
0.5 0.5 3.5 5 5
RG25
1.0 1.0 5 5 5.5
RG30
1.0 1.0 5 5 6
RG35
1.0 1.0 6 6 6.5
RG45
1.0 1.0 7 8 8
RG55
1.5 1.5 9 10 10
RG65
1.5 1.5 10 10 12
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列
扭力值鎖裝配螺絲。
規格 螺絲規格
扭力值 N-cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
RG15 M4×0.7P×16L
392(40) 274(28) 206(21)
RG20 M5×0.8P×20L
883(90) 588(60) 441(45)
RG25 M6×1P×20L
1373(140) 921(94) 686(70)
RG30 M8×1.25P×25L
3041(310) 2010(205) 1470(150)
RG35 M8×1.25P×25L
3041(310) 2010(205) 1470(150)
RG45 M12×1.75P×35L
11772(1200) 7840(800) 5880(600)
RG55 M14×2P×45L
15696(1600) 10500(1100) 7840(800)
RG65 M16×2P×50L
19620(2000) 13100(1350) 9800(1000)
表格2-9-25
表格2-9-26

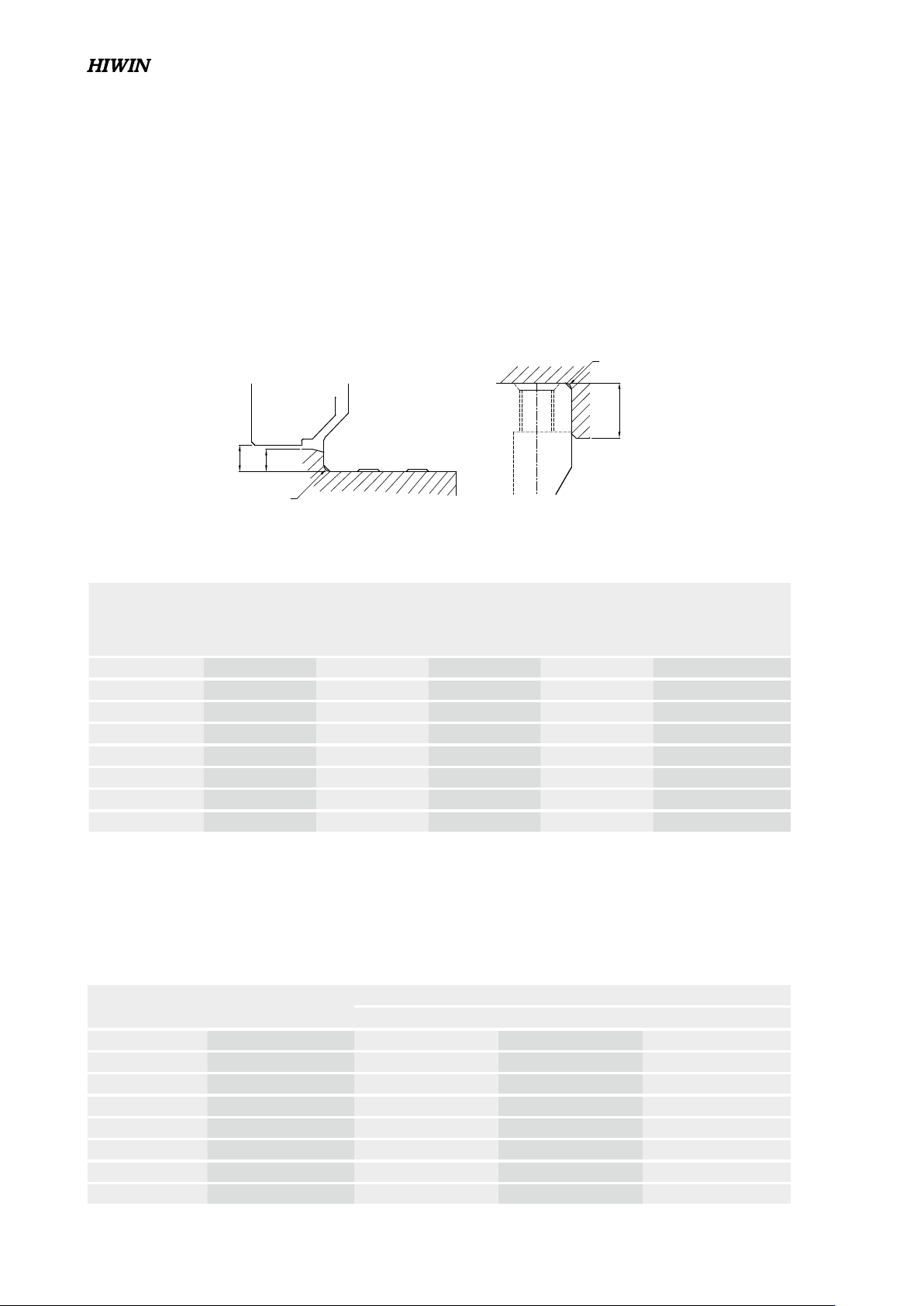

2-9-11 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而高
度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。
滑塊
滑塊
導軌
r
2
E
2
r
1
E
1
H
1
G99TS03-1803
158
項目 RGR15 RGR20 RGR25 RGR30 RGR35 RGR45 RGR55 RGR65
標 準 長 度L(n)
160(5) 220(7) 220(7) 280(7) 280(7) 570(11) 780(13) 1,270(17)
220(7) 280(9) 280(9) 4 40(11) 4 40(11) 885(17) 1020(17) 1,570(21)
340(11) 340(11) 340(11) 600(15) 600(15) 1,200(23) 1,260(21) 2,020(27)
460(15) 460(15) 460(15) 760(19) 760(19) 1,620(31) 1,500(25) 2,620(35)
580(19) 640(21) 640(21) 1,000(25) 1,000(25) 2,040(39) 1,980(33) -
700(23) 820(27) 820(27) 1,640(41) 1,640(41) 2,460(47) 2,580(43) -
940(31) 1000(33) 1,000(33) 2,040(51) 2,040(51) 2,985(57) 2,940(49)
1120(37) 1180(39) 1,240(41) 2,520(63) 2,520(63) 3,090(59) 3,060(51) -
1360(45) 1360(45) 1,600(53) 3,000(75) 3,000(75) - - -
間距(P)
30 30 30 40 40 52.5 60 75
標準端距 (E
s
)
20 20 20 20 20 22.5 30 35
標準端距最大長度
4,000(133) 4,000(133) 4,000(133) 4,000(100) 4,000(100) 3,982.5(76) 3,960(66) 3,970(53)
最大長度
4,000 4,000 4,000 4,000 4,000 4,000 4,000 4,000

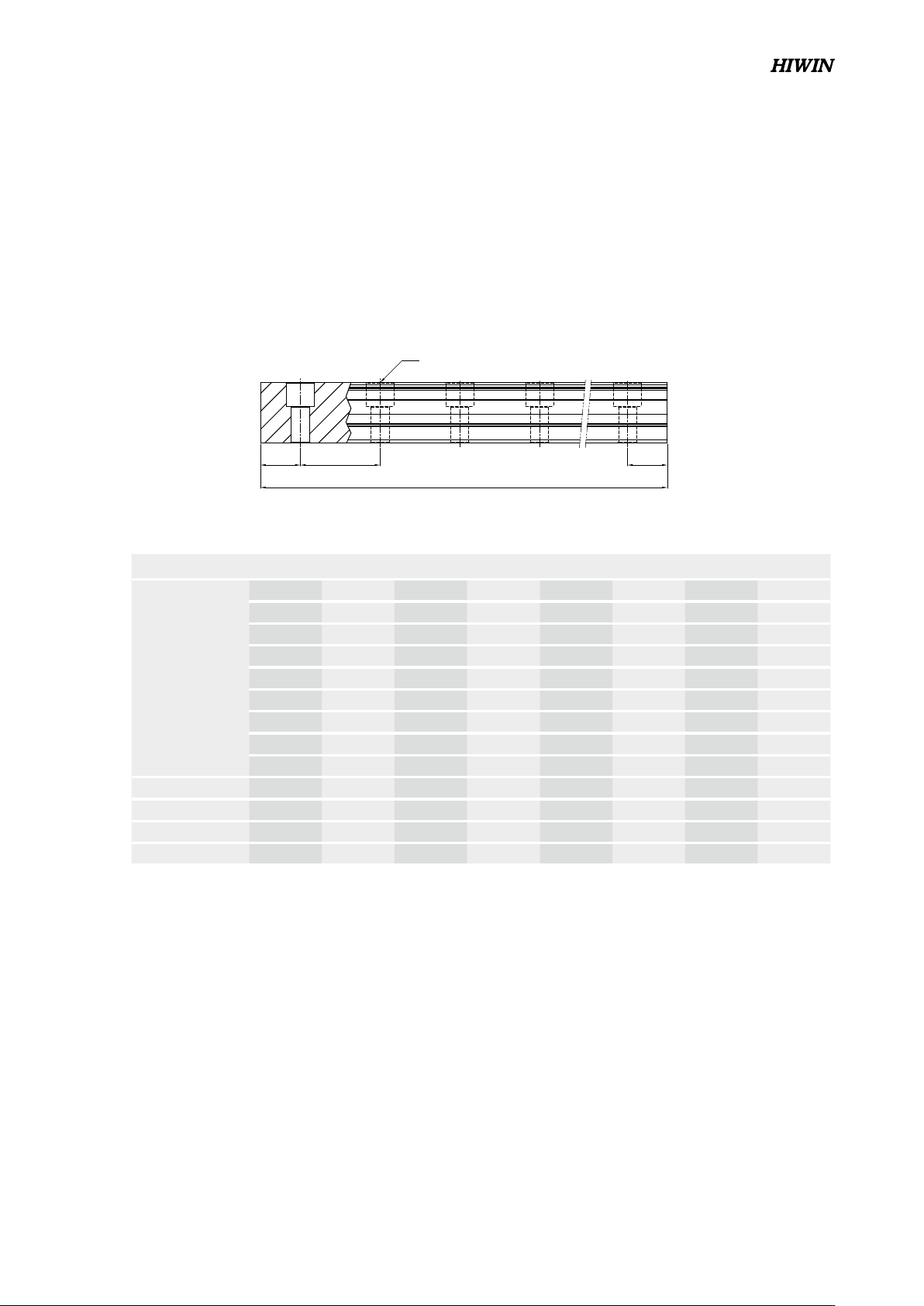

2-9-12 單支導軌標準長度及最大長度
HIWIN備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大於
1/2P，防止因E的尺寸過大導致導軌裝配後端部的不穩定，而降低直線導軌的精度。
E P
L
E
n (固定螺栓孔數)
n (固定螺栓孔數)
單位：mm
註：1. 一般導軌E尺寸公差為
0.5~-0.5 mm
，導軌接牙件端距E尺寸公差較嚴格為
0~-0.3 mm
。
2. 標準端距最大長度是指左、右端距皆為標準端距之導軌最大長度。
3. 若客戶需要不同的E尺寸，請與HIWIN聯絡。
表格2-9-27 軌道長度
