表格2-4-1 滑塊型式
2-4-11 MG系列型式
(1) 滑塊型式
HIWIN提供標準型及寬幅型兩種直線導軌，方便客戶選型使用。
型式 規格 形狀 高度尺寸 導軌長度 應用設備
(mm) (mm)
MGN-C
MGN-H
8
16
100
2000
印表機
機器手臂
電子儀器設備
半導體設備
MGW-C
MGW-H
9
16
100
2000
標
準
型
寬
幅
型
(2) 導軌型式
HIWIN提供上鎖式螺絲孔導軌，方便客戶安裝使用。
上鎖式螺栓孔
表格2-4-2 導軌型式
G99TS03-1803
79
MG系列
微小型滾珠直線導軌

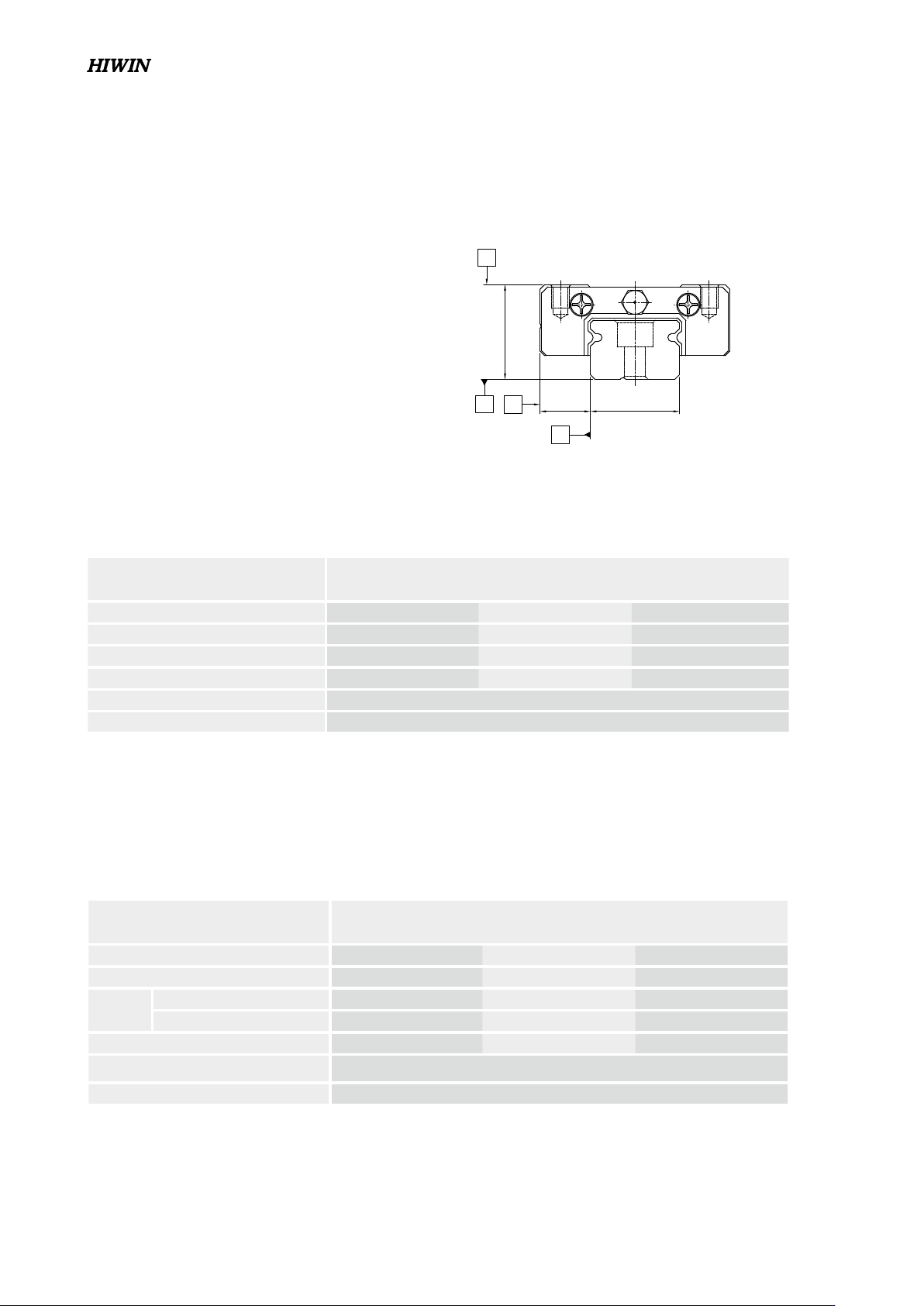

(1) 非互換性直線導軌精度
組合高度H量測是以滑塊上部基準面中心位置為準，組合寬度N量測是以滑塊側邊基準面中心位置為準。
(2) 互換性直線導軌精度
互換性直線導軌精度在滑塊組裝於單支導軌之成對高及寬度精度，同非互換性直線導軌精度，但若組裝於不同支
導軌上，因導軌高度誤差，其成對高及寬度精度，比非互換性直線導軌精度稍微遜色，而行走平行度精度則同非
互換性直線導軌之精度。
表格2-4-3 精度表
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差
± 0.04 ± 0.02 ± 0.01
寬度N的容許尺寸誤差
± 0.04 ± 0.025 ± 0.015
成對高度H的相互誤差
0.03 0.015 0.007
成對寬度N的相互誤差 (基準軌)
0.03 0.02 0.01
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-4-5)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-4-5)
表格2-4-4 互換性直線導軌精度表
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差
± 0.04 ± 0.02 ± 0.01
寬度N的容許尺寸誤差
± 0.04 ± 0.025 ± 0.015
單支成對
高度H的相互誤差
0.03 0.015 0.007
寬度N的相互誤差
0.03 0.02 0.01
複數支成對高度H的相互誤差
0.07 0.04 0.02
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-4-5)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-4-5)
2-4-12 精度等級
M G N及M G W系列小型導軌的精度，分為普通、
高、精密級共三級，客戶可依設備精度需求選用適
合精度。
單位：mm
單位：mm
W
H
N
B
A
D
C
G99TS03-1803
80
預壓等級 標記 預壓力 適用精度
普通間隙 ZF 精密間隙 4~10µm C
無預壓 Z0 0 C~P
輕預壓 Z1 0.02C C~P
表格2-4-5 行走平行度
(3) 行走平行度精度
導軌C對A、D對B之行走平行度與導軌精度、長度有關，其值列於下表。
2-4-13 預壓力
MGN/MGW 系列提供普通間隙、無預壓、輕預壓三種預壓力。
註： 預壓力中C為動額定負荷
表格2-4-6 預壓等級
2-4-14 防塵配備
標準防塵配備滑塊兩端裝有刮油片，以阻隔粉塵或雜質進入滑塊內部，而影響直線導軌壽命及精度。防塵片是
裝在滑塊底部，以防止粉塵或雜質從滑塊底部間隙進入滑塊內部，客戶若欲選用防塵片，可於型號後面加 +U 代
碼。規格5、7滑塊至底部承靠面間隙 (H
1
) 很小，並不提供加裝防塵片，然規格9、12與15有提供防塵片選用。客
戶在選用防塵片時，需注意滑塊間隙 (H
1
) 變小，當有側邊承靠面使用時，側邊承靠面之高度，不可大於間隙值
(H
1
)，以避免滑塊在運行時干涉到側邊承靠面。
導軌長度 精度等級 (µm) 導軌長度 精度等級 (µm)
(mm) (C) (H) (P) (mm) (C) (H) (P)
50 以下 12 6 2 1,000 ~ 1,200 25 18 11
50 ~ 80 13 7 3 1,200 ~ 1,300 25 18 11
80 ~ 125 14 8 3.5 1,300 ~ 1,400 26 19 12
125 ~ 200 15 9 4 1,400 ~ 1,500 27 19 12
200 ~ 250 16 10 5 1,500 ~ 1,600 28 20 13
250 ~ 315 17 11 5 1,600 ~ 1,700 29 20 14
315 ~ 400 18 11 6 1,700 ~ 1,800 30 21 14
400 ~ 500 19 12 6 1,800 ~ 1,900 30 21 15
500 ~ 630 20 13 7 1,900 ~ 2,000 31 22 15
630 ~ 800 22 14 8 2,000 ~ 31 22 16
8
00 ~ 1,000 23 16 9
型號 防塵片 H
1
mm 型號 防塵片 H
1
mm
MGN7 - - MGW7 - -
MGN9
●
1 MGW9
●
1.9
MGN12
●
2 MGW12
●
2.4
MGN15
●
3 MGW15
●
2.4
MGN5-O - - MGW5-O - -
MGN7-O - - MGW7-O - -
MGN9-O
●
1.2 MGW9-O
●
1.95
MGN12-O
●
2 MGW12-O
●
2.45
MGN15-O
●
3 MGW15-O
●
2.45

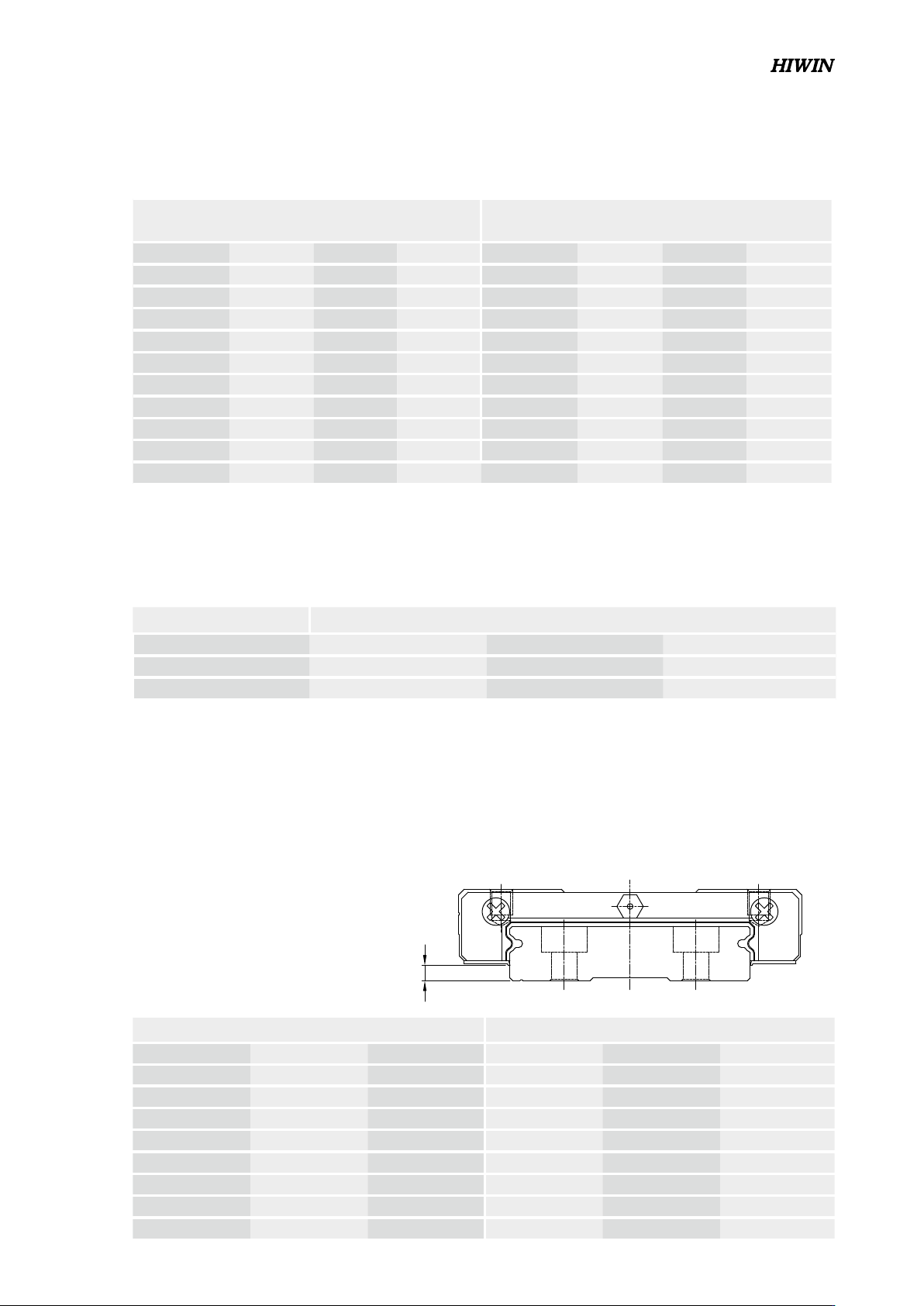

表格2-4-7 附防塵片滑塊之安裝面間隙H
1
H
1
