EG 系列 低組裝型滾珠直線導軌 2 - 2 - 12 單 支導 軌 標 準長 度 及 最大 長 度 H I W I N 備 有 導 軌 標 準 長 度 庫存 供 應 客 戶 需 求 。 若 客 戶 訂 購 非 標 準 長 度導 軌 時 ， 端 面 距 離 E 的 尺 寸 最 好 不 要 大 於 1/2P ，防止因 E 的尺寸過大導致導軌裝配後端部的不穩定，而降低直線導軌的精度。 L : 導軌總長 (mm) n : 螺栓孔數 P : 螺…
規格
導軌的最大倒角 滑塊的最大倒角 導軌的肩部高度 滑塊的肩部高度 滑塊運行淨高
r
1
(mm) r
2
(mm) E
1
(mm) E
2
(mm) H
1
(mm)
EG15 0.5 0.5 2.7 5.0 4.5
EG20 0.5 0.5 5.0 7.0 6.0
EG25 1.0 1.0 5.0 7.5 7.0
EG30 1.0 1.0 7.0 7.0 10.0
EG35 1.0 1.0 7.5 9.5 11.0

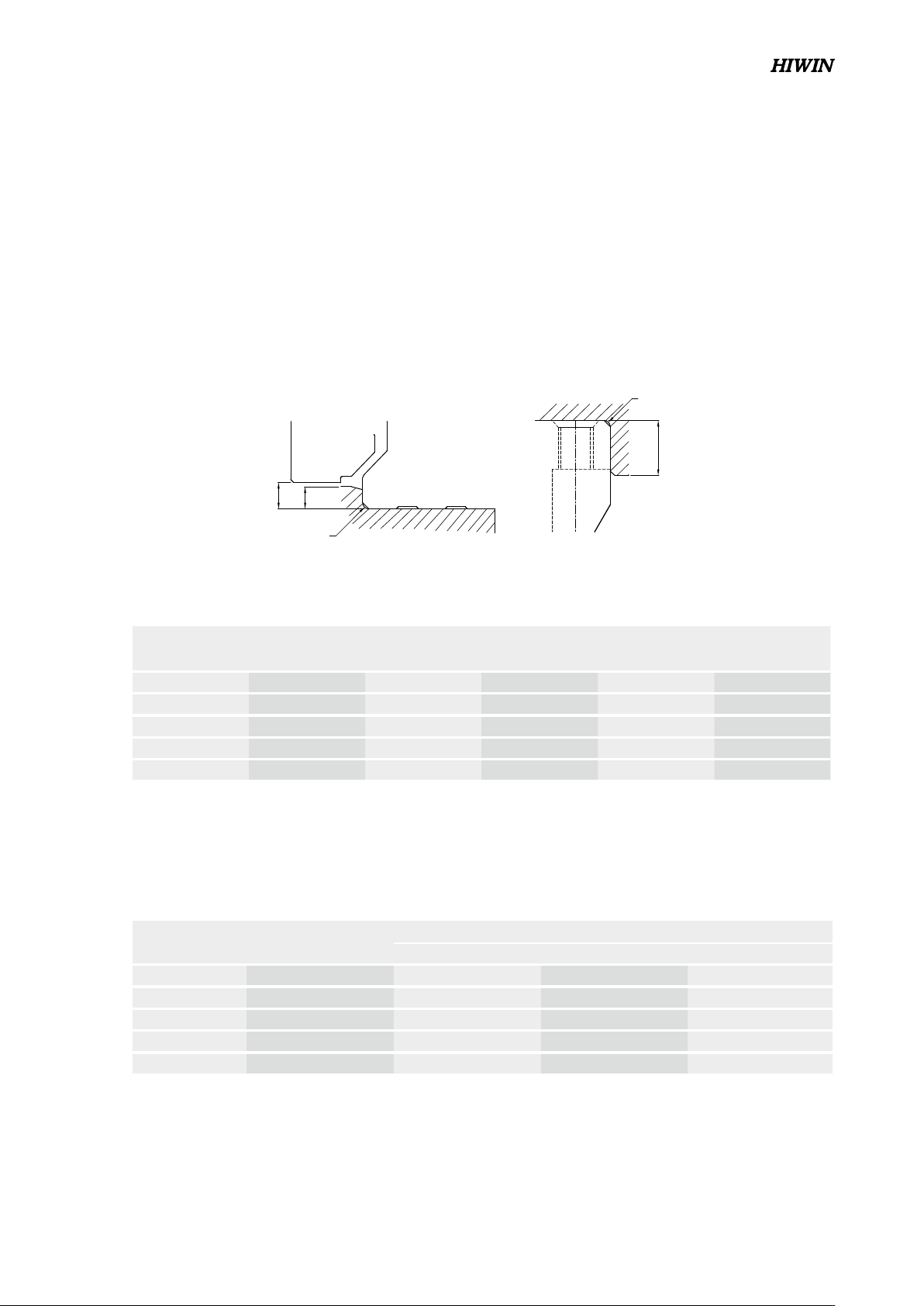

2-2-11 安裝注意事項
(1) 安裝面肩部高度及倒角
安裝直線導軌時必須注意安裝面肩部的狀況是否適當，如倒角過大，凸出的地方易造成直線導軌精度不良，而
高度過高則會干涉滑塊。故如果能依照建議要求安裝面肩部，安裝精度不良即可排除。
表格2-2-19 肩部高度及倒角
表格2-2-20 扭力值
(2) 導軌裝配螺絲之扭力值
安裝導軌時是否鎖緊貼平基準面影響直線導軌精度甚劇，因此為達到每顆螺絲都能鎖緊的目的，建議使用下列
扭力值鎖裝配螺絲。
註: 1 kgf = 9.81 N
單位：mm
規格 螺絲規格
扭力值 N-cm (kgf-cm)
鐵件材質 鑄件材質 鋁合金材質
EG 15 M3×0.5P×16L 186(19) 127(13) 98(10)
EG 20 M5×0.8P×16L 883(90) 588(60) 441(45)
EG 25 M6×1P×20L 1373(140) 921(94) 686(70)
EG 30 M6×1P×25L 1373(140) 921(94) 686(70)
EG 35 M8×1.25P×25L 3041(310) 2010(206) 1470(150)
滑塊
滑塊
導軌
r
2
E
2
r
1
E
1
H
1
G99TS03-1803
53
EG系列
低組裝型滾珠直線導軌
2-2-12 單支導軌標準長度及最大長度
HIWIN 備有導軌標準長度庫存供應客戶需求。若客戶訂購非標準長度導軌時，端面距離E的尺寸最好不要大於
1/2P，防止因E的尺寸過大導致導軌裝配後端部的不穩定，而降低直線導軌的精度。
L :
導軌總長
(mm)
n :
螺栓孔數
P :
螺栓孔間距離
(mm)
E :
螺栓孔至端面距離
(mm)
Eq.2.2
=(n-1)
L
P + 2
x
x
E
項目 EGR15 EGR20 EGR25 EGR30 EGR35
標 準 長 度L(n)
160(3) 220(4) 220(4) 280(4) 280 (4)
220(4) 280(5) 280(5) 440(6) 440 (6)
280(5) 340(6) 340(6) 600(8) 600 (8)
340(6) 460(8) 460(8) 760(10) 760 (10)
460(8) 640(11) 640(11) 1,000(13) 1,000 (13)
640(11) 820(14) 820(14) 1,640(21) 1,640 (21)
820(14) 1,000(17) 1,000(17) 2,040(26) 2,040 (26)
1,240(21) 1,240(21) 2,520(32) 2,520 (32)
1,600(27) 1,600(27) 3,000(38) 3,000 (38)
間距(P) 60 60 60 80 80
標準端距 (E
s
) 20 20 20 20 20
標準端距
最大長度 4,000(67) 4,000(67) 4,000(67) 3,960(50) 3,960 (50)
最大長度 4,000 4,000 4,000 4,000 4,000
表格2-2-21
軌道長度
L
E
P
E
n (固定螺栓孔數)
單位：mm
註：1. 一般導軌E尺寸公差為
0.5~-0.5 mm
，導軌接牙件端距E尺寸公差較嚴格為
0~-0.3 mm
。
2. 標準端距最大長度是指左、右端距皆為標準端距之導軌最大長度。
3. 若客戶需要不同的E尺寸，請與HIWIN聯絡。
G99TS03-1803
54
2-2-13 EG 系列直線導軌尺寸表
(1) EGH-SA / EGH-CA
註 : 1 kgf = 9.81 N
1
R
W
N
H
H
W
B
1
B
T
R
H
E
Ød
P
ØD
H
2
h
G
EGH-CA
L
K
L
1
2
4-Mxl
C
H
3
1
K
EGH-SA
E
G
L
L
1
2-Mxl
1
K
R
M
P
Y
M
M
K
2
型號
組件尺寸
(mm)
滑塊尺寸 (mm) 導軌尺寸(mm)
導軌的
固定螺
栓尺寸
基本
動額
定負荷
基本
靜額
定負荷
容許靜力矩 重量
M
R
kN-m
M
P
kN-m
M
Y
kN-m
滑塊
kg
導軌
kg/m
H
H
1
N W B B
1
C L
1
L
K
1
K
2
G Mxl T H
2
H
3
W
R
H
R
D h d P E (mm) C(kN) C
0
(kN)
EGH15SA
24 4.5 9.5 34 26 4
- 2 3.1 40.1 14.8
3.5 5.7 M4x6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3x16
5.35 9.40 0.08 0.04 0.04 0.09
1.25
EGH15CA
26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.15
EGH20SA
28 6 11 42 32 5
- 29 50 18.75
4.15 12 M5x7 7.5 6 6 20 15.5 9.5 8.5 6 60 20 M5x16
7.23 12.74 0.13 0.06 0.06 0.15
2.08
EGH20CA
32 4 8.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.24
EGH25SA
33 7 12.5 48 35 6.5
- 35.5 59.1 21.9
4.55 12 M6x9 8 8 8 23 18 11 9 7 60 20 M6x20
11.40 19.50 0.23 0.12 0.12 0.25
2.67
EGH25CA
35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.41
EGH30SA
42 10 16 60 40 10
- 41.5 69.5 26.75
6 12 M8x12 9 8 9 28 23 11 9 7 80 20 M6x25
16.42 28.10 0.40 0.21 0.21 0.45
4.35
EGH30CA
40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 0.76
EGH35SA
48 11 18 70 50 10
- 45 75 28.5
7 12 M8x12 10 8.5 8.5 34 27.5 14 12 9 80 20 M8x25
22.66 37.38 0.56 0.31 0.31 0.74
6.14
EGH35CA
50 78 108 20 33.35 64.84 0.98 0.69 0.69 1.10
