2-7-1 QW 系列直線導軌特點
QW靜音式寬幅型滾珠直線導軌，由於增加了線軌寬度以及降低組合高度，可於有限的安裝空間內實現超高扭轉
阻抗能力，因此可採用單軸的方式使用。另外，搭載具儲油功能的SynchMotion
TM
技術同步聯結器，可有效降低
運轉噪音、提升運轉平順性、壽命與潤滑效率，因此具有更廣泛的產業應用性，可適用於高速、寧靜與低發塵需
求的高科技產業。
2-7-3 產品規格說明
QW系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可
單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由於HIWIN互換性型之
組合精度目前已達到一定的水準，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。直線導軌的產品規
格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
QW系列與WE系列導軌共用，客戶無
需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QW系列的應
用性與可互換性。
鋼珠
刮油片
油嘴
端蓋
滑塊
導軌
鋼珠保持器
防塵片
同步聯結器
2-7-2 QW 本體結構
2-7 QW 系列―靜音式寬幅型滾珠直線導軌
G99TS03-1803
117
QW系列
靜音式寬幅型滾珠直線導軌
(1) 非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
互換型導軌產品型號
QW 系列
滑塊型式
W : 法蘭型
H : 四方型
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
防塵配備
2
精度: C, H, P
預壓: Z0, ZA
QW/WE 系列
導軌固定方式
R: 上鎖式
導軌長度 (mm)
E: 導軌特殊加工
無記號: 導軌無特殊加工
精度 : C, H, P
單出導軌
QW 系列
滑塊型式
W : 法蘭型
H : 四方型
尺寸
17, 21, 27, 35
導軌長度 (mm)
E: 導軌特殊加工
無記號: 導軌無特殊加工
導軌固定方式
R : 上鎖式
預壓: Z0, ZA, ZB
精度:
C, H, P, SP, UP
負荷型式
C : 重負荷
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
尺寸
17, 21, 27, 35
負荷型式
C : 重負荷
尺寸
17, 21, 27, 35
E: 滑塊特殊加工
無記號: 滑塊無特殊加工
單支導軌組裝的滑塊數
滑塊固定方式
A : 上鎖式 , C : 上或下鎖式
互換型滑塊產品型號
註： 1.單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，
三支標記為Ⅲ，以此類推。
2.防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
單軸導軌數
1
QW W 27 C C E ZA P + ZZ
防塵配備
2
RC：
強化型螺栓蓋
QW W 27 C C E 2 R 1600 E ZA P II + KK/RC
RC：強化型螺栓蓋
WE R 27 R 1240 E P + RC
G99TS03-1803
118

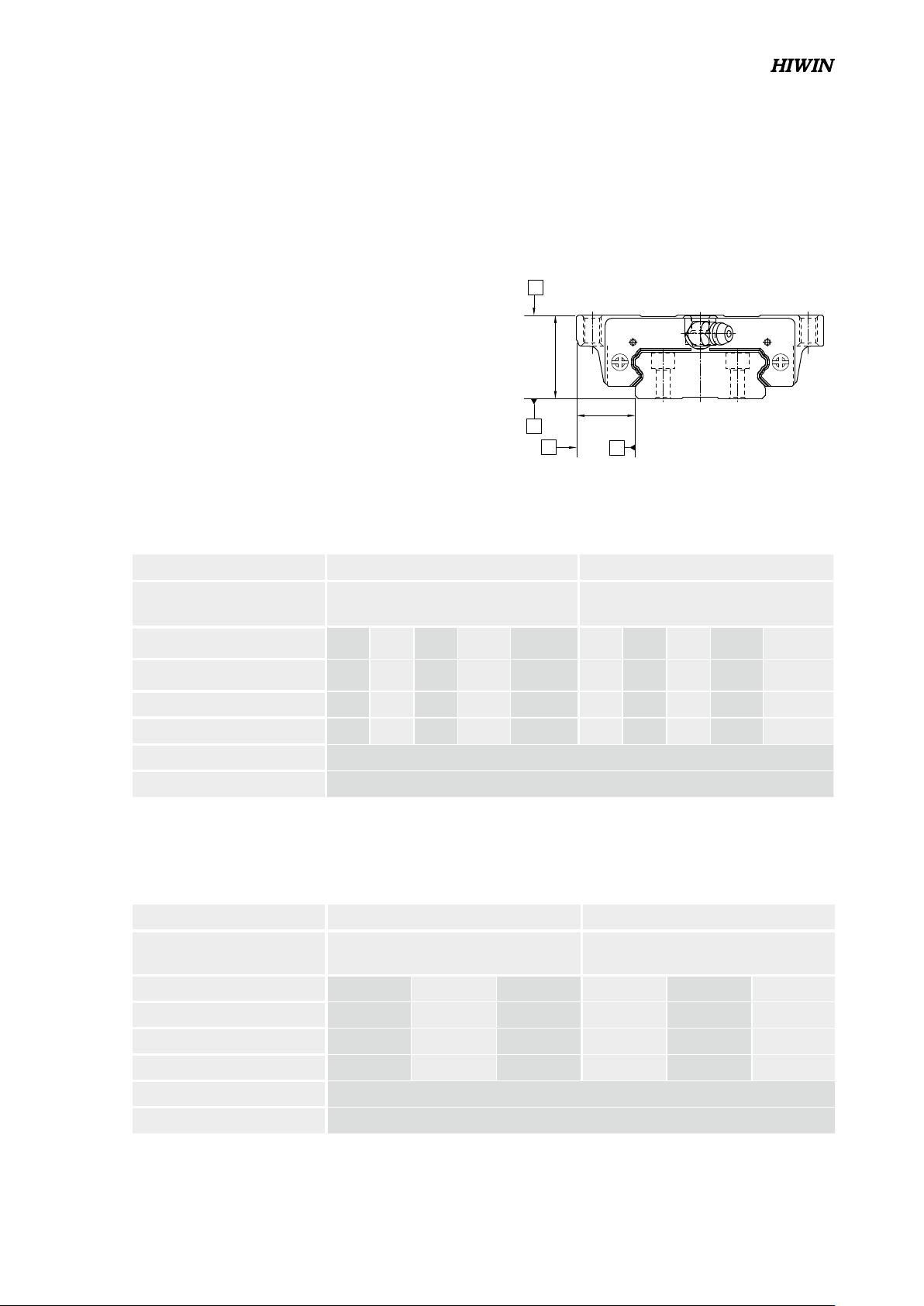

2-7-4 精度等級
QW系列直線導軌的精度，分為普通、高、精密、超
精密、超高精密級共五級，客戶可依設備精度需求選
用精度。
表格2-7-1 組合件精度表
(1) 非互換性直線導軌精度
單位：mm
H
A
N
C
D
B
(2) 互換性直線導軌精度
表格2-7-2 單出件精度表
單位：mm
型號 QW - 17, 21 QW - 27, 35
精度等級
普通級 高級 精密級 超精密級 超高精密級 普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP) (C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差
± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
寬度N的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
成對高度H的相互誤差 0.02 0.01 0.006 0.004 0.003 0.02 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.02 0.01 0.006 0.004 0.003 0.03 0.015 0.007 0.005 0.003
滑塊C面對導軌A面的行走平行度 行走平行度(見
表格2-7-3)
滑塊D面對導軌B面的行走平行度
行走平行度(見表格2-7-3)
型號 QW - 17, 21 QW - 27, 35
精度等級
普通級 高級 精密級 普通級 高級 精密級
(C) (H) (P) (C) (H) (P)
高度H的容許尺寸誤差
± 0.1 ± 0.03 ± 0.015 ± 0.1 ± 0.04 ± 0.02
寬度N的容許尺寸誤差 ± 0.1 ± 0.03 ± 0.015 ± 0.1 ± 0.04 ± 0.02
成對高度H的相互誤差 0.02 0.01 0.006 0.02 0.015 0.007
成對寬度N的相互誤差 0.02 0.01 0.006 0.03 0.015 0.007
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-7-3)
滑塊D面對導軌B面的行走平行度
行走平行度(見表格2-7-3)
G99TS03-1803
119
