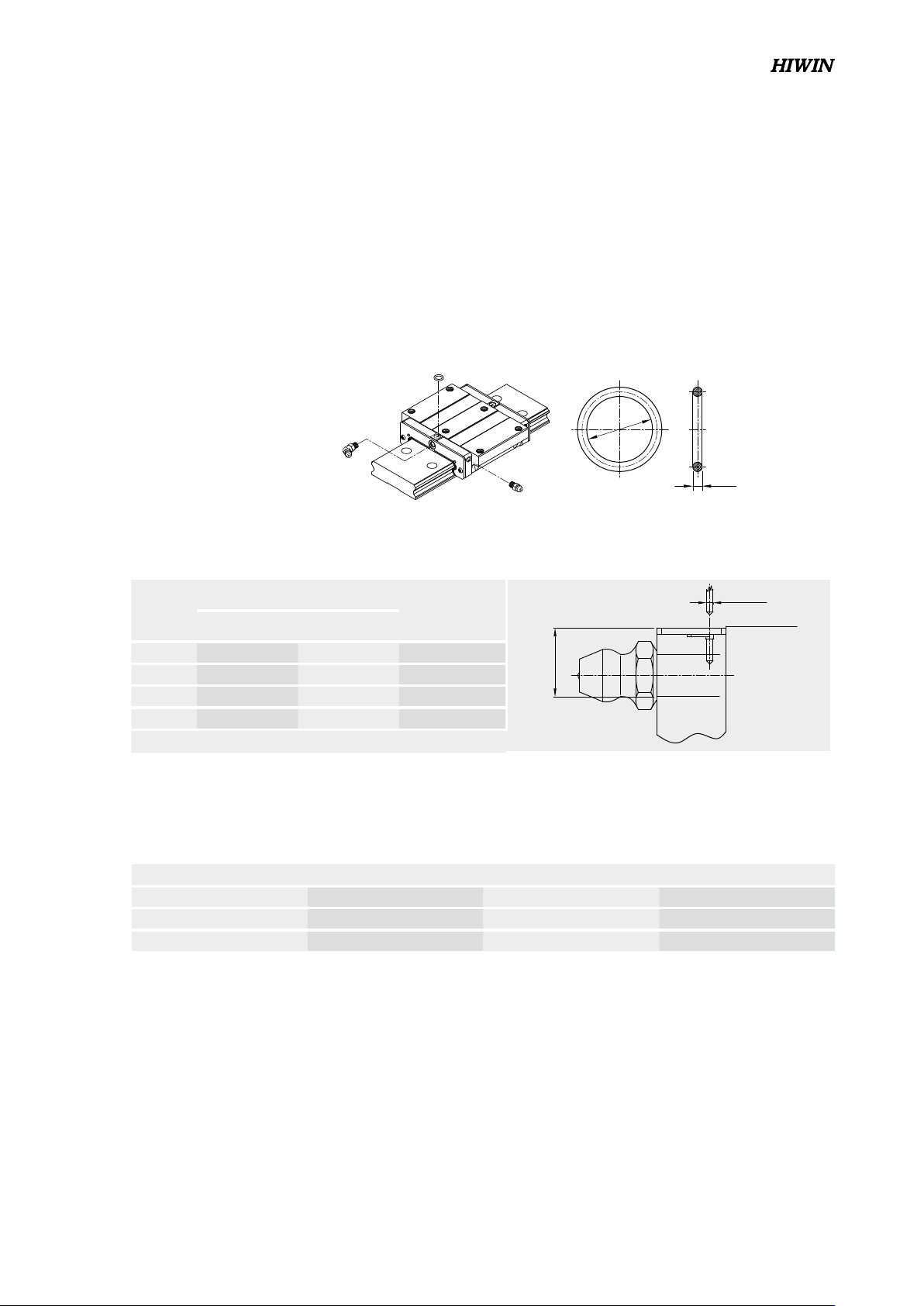

依客戶需要在滑塊前端或後端裝上油嘴以供手動打油，WE系列特別在端蓋側邊預留側油孔位置安裝油嘴(一般為
直油嘴)，提供側向打油，側向打油的位置建議在非側基準邊，但若有特殊需要亦可放在側基準邊。客戶如有上
述側向打油需求請與我們聯絡。WE系列在端蓋頂端亦預留上油孔位置，客戶若欲從端蓋上方供油，須使用直徑
0.8mm的金屬針以預熱的方式，在指定位置將上油孔穿通，再將密封環安裝於凹處即可，避免使用鑽頭穿通上油
孔，碎屑有汙染油道的危險。使用接管方式自動供潤滑油脂之直線導軌，則可依連接管型式選用安裝油管接頭。
油嘴位置
規格
O-Ring規格
穿孔最大容許
深度 T
max
(mm)
do (mm) W (mm)
WE 21 2.5 ± 0.15 1.5 ± 0.15 4.2
WE 27 4.5 ± 0.15 1.5 ± 0.15 5.8
WE 35 4.5 ± 0.15 1.5 ± 0.15 7.6
WE 50 4.5 ± 0.15 1.5 ± 0.15 11.8
表格2-3-7 O-Ring 規格與穿孔最大容許深度
dia.0.8
Tmax
do
W
O Ring
規格 重負荷 (cm
3
) 規格 重負荷 (cm
3
)
WE 17 1.4 WE 35 9.5
WE 21 2.4 WE 50 20
WE 27 3.6
單個滑塊填滿潤滑油脂油量
潤滑頻率
每運行100km，或每3至6個月確認一次油脂。
表格2-3-8 單個滑塊潤滑油脂油量
(2) 潤滑油
建議使用油黏滯力約為30~150cSt之潤滑油潤滑直線導軌，客戶可先跟我們說明需要使用油潤滑，出貨之直線導
軌將不會封入潤滑油脂。
G99TS03-1803
65
WE系列
寬幅型滾珠直線導軌

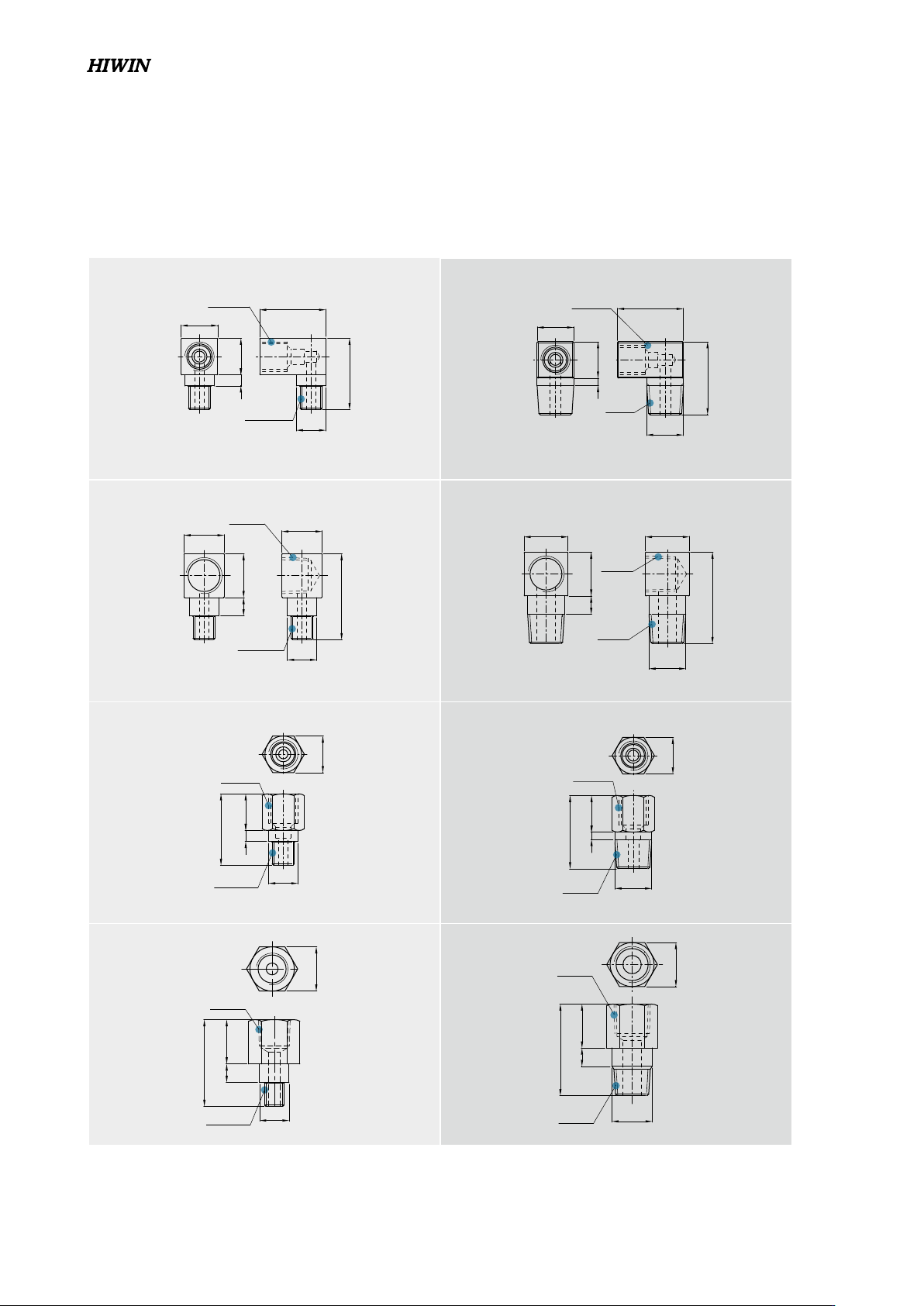

油管接頭型式
PT 1/8
M8x1.0P
10
20
2
Ø10
19.5
M8x1.0P
18
10
M6x0.75P
3
Ø8
PT 1/8
M6x0.75P
Ø8
PT 1/8
PT 1/8
12
25
5
Ø11
PT 1/8
PT 1/8
12
25
Ø10
5
11
12
10
12
NO.970003A1
NO.970005A1
NO.970002A1
NO.970004A1
NO.970006A1
NO.970007A1
NO.970008A1
12
23.5
5
SF-86
SF-78
SF-88
LF-76
LF-86
LF-78
LF-88
11
10
12
M6x0.75P
M8x1.0P
10
19.5
3
Ø8
10
NO.970001A1
SF-76
WE27
WE35
WE27
WE35
WE50
WE27
WE35
WE27
WE35
WE50
WE50
WE50
PT 1/8
12
23.5
M6x0.75P
Ø8
5
11
M8x1.0P
PT 1/8
18
10
20
2
Ø10
10
PT 1/8
M8x1.0P
10
20
2
Ø10
19.5
M8x1.0P
18
10
M6x0.75P
3
Ø8
PT 1/8
M6x0.75P
Ø8
PT 1/8
PT 1/8
12
25
5
Ø11
PT 1/8
PT 1/8
12
25
Ø10
5
11
12
10
12
NO.970003A1
NO.970005A1
NO.970002A1
NO.970004A1
NO.970006A1
NO.970007A1
NO.970008A1
12
23.5
5
SF-86
SF-78
SF-88
LF-76
LF-86
LF-78
LF-88
11
10
12
M6x0.75P
M8x1.0P
10
19.5
3
Ø8
10
NO.970001A1
SF-76
WE27
WE35
WE27
WE35
WE50
WE27
WE35
WE27
WE35
WE50
WE50
WE50
PT 1/8
12
23.5
M6x0.75P
Ø8
5
11
M8x1.0P
PT 1/8
18
10
20
2
Ø10
10
G99TS03-1803
66
t1
t2
t1
t2
t1
t2
t1
t2
規格
供油速率
(cm
3
/hr)
WE 17 0.15
WE 21 0.2
WE 27 0.2
WE 35 0.3
WE 50 0.4
供油速率
表格2-3-9 供油速率

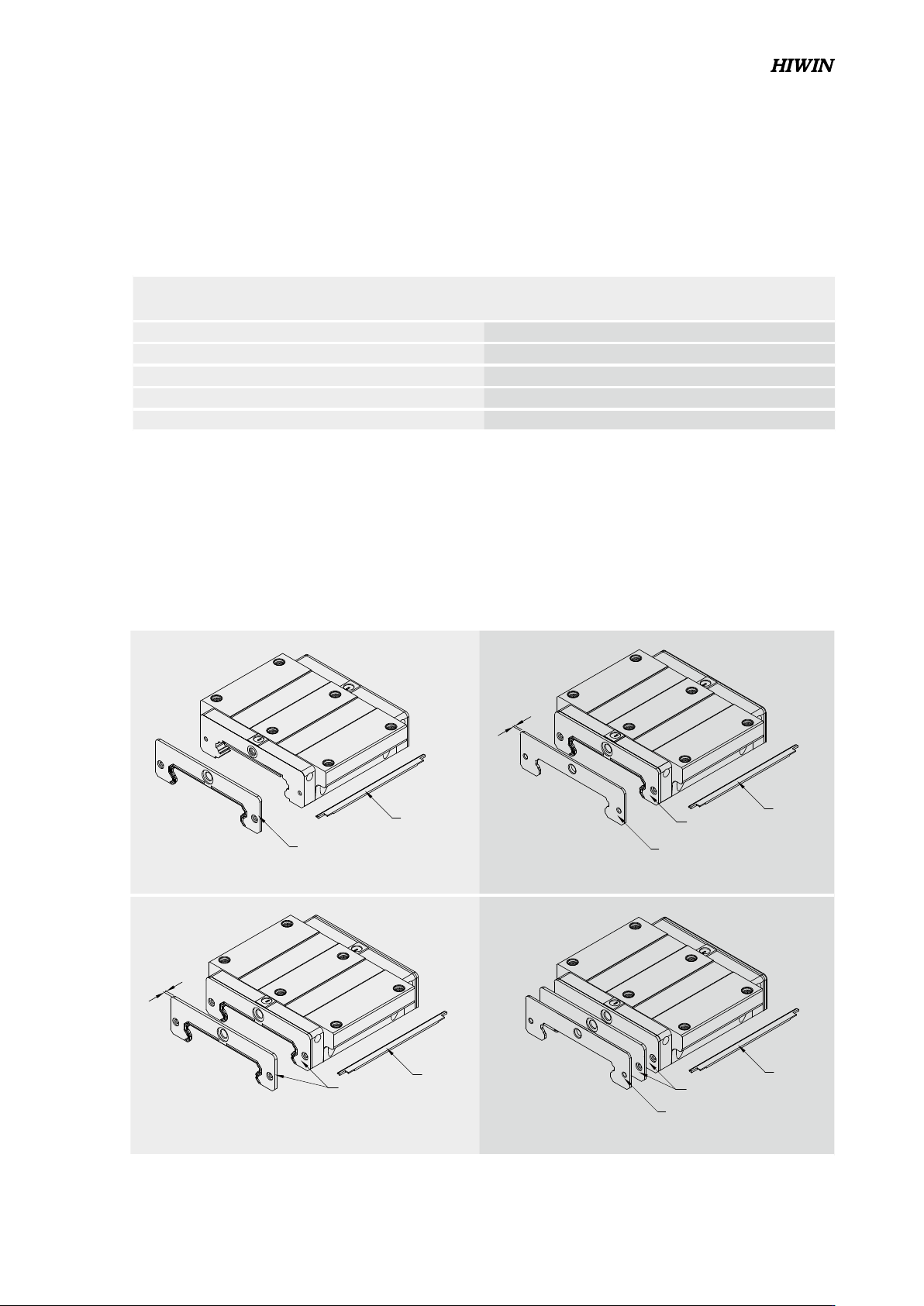

2-3-8 防塵配備
(1) 標準防塵配備代碼
若有下列防塵配備需求時，請於產品型號後面加註代碼。
防塵片
防塵片
防塵片
防塵片
刮油片
刮油片
金屬刮板
刮油片
金屬刮板
刮油片
無記號為標準防塵配備(刮油片+防塵片) ZZ(刮油片+金屬刮板+防塵片)
KK(雙刮油片+金屬刮板+防塵片)DD(雙刮油片+防塵片)
