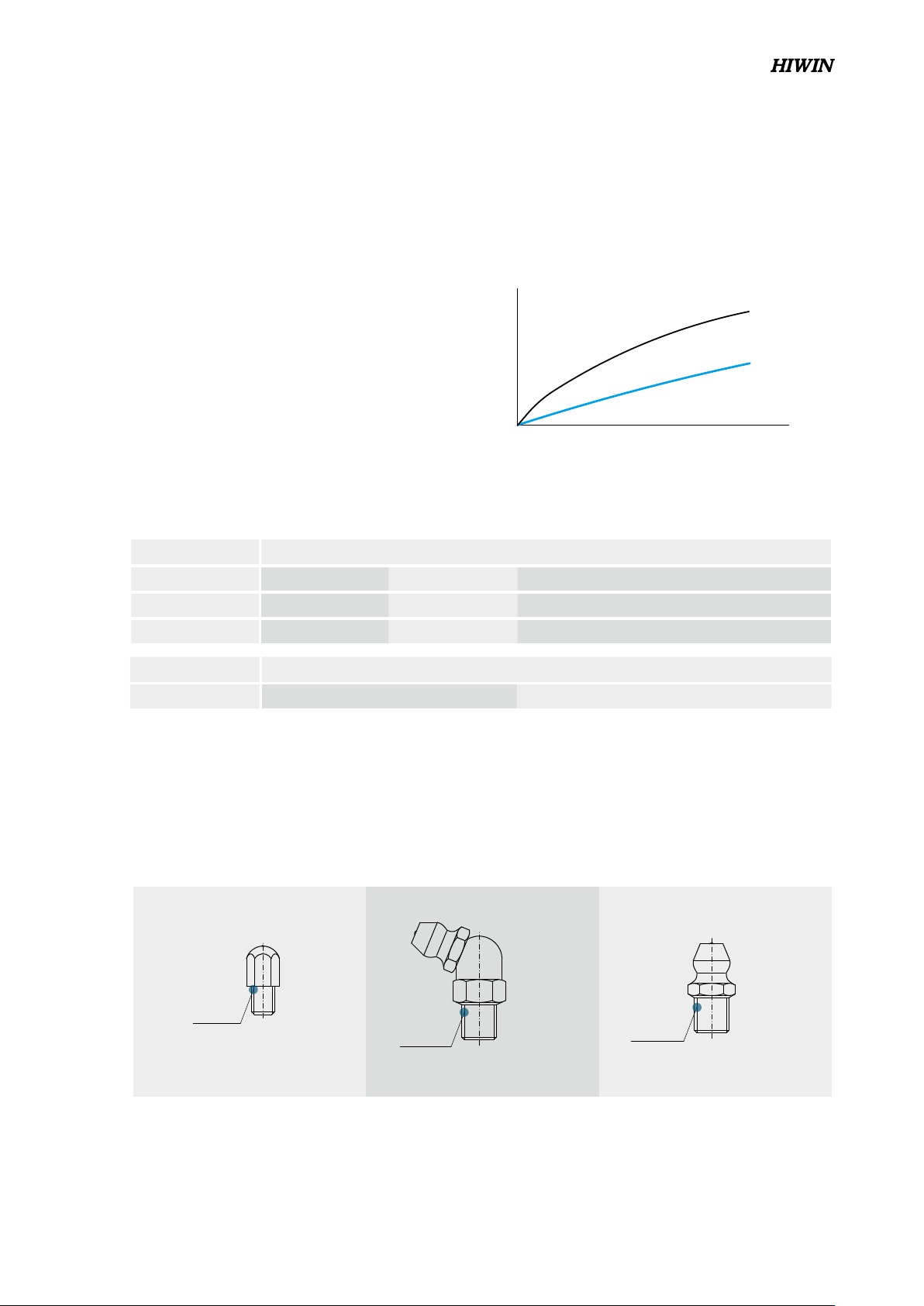

2-2-6 預壓力
(1) 預壓力定義
預壓力是預先給與鋼珠負荷力，亦即加大鋼珠直
徑，利用鋼珠與珠道之間負向間隙給與預壓，此舉
能提高直線導軌的剛性及消除間隙；以上圖來解
釋，提高預壓力可增加直線導軌剛性。但小規格建
議選用輕預壓以下預壓，以避免因預壓選用過重降
低其使用壽命。
2-2-7 潤滑方式
預壓等級 標記 預壓力 使用條件
普通間隙 Z0 0~ 0.02C 負荷方向固定且衝擊小，精度要求低
輕預壓 ZA 0.03C-0.05C 輕負荷且要求高精度
中預壓 ZB 0.06C~ 0.08C 高剛性要求，且有振動，衝擊之使用環境
表格2-2-8 預壓等級
(2) 預壓等級
EG 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
註：預壓力中C為動額定負荷
等級 互換性線軌 (單出件) 非互換性線軌 (組合件)
預壓等級 Z0, ZA Z0, ZA, ZB
(1) 潤滑油脂
油嘴型式
EG15
M4x0.7P
NO.34310002
EG20
EG25
EG30
EG35
NO.34310003(OPTION)
M6x0.75P
NO.34320001
M6x0.75P
EG20
EG25
EG30
EG35
Elastic displacement
Preload amount
ZB
Elastic displacement
with medium preload
Z0
Elastic displacement
without preload
變形量
普通間隙
中預壓
外加負荷
G99TS03-1803
47
EG系列
低組裝型滾珠直線導軌
規格
中 負 荷 重 負 荷
(cm
3
) (cm
3
)
EG 15 0.8 1.4
EG 20 1.5 2.4
EG 25 2.8 4.6
EG 30 3.7 6.3
EG 35 5.6 6.6

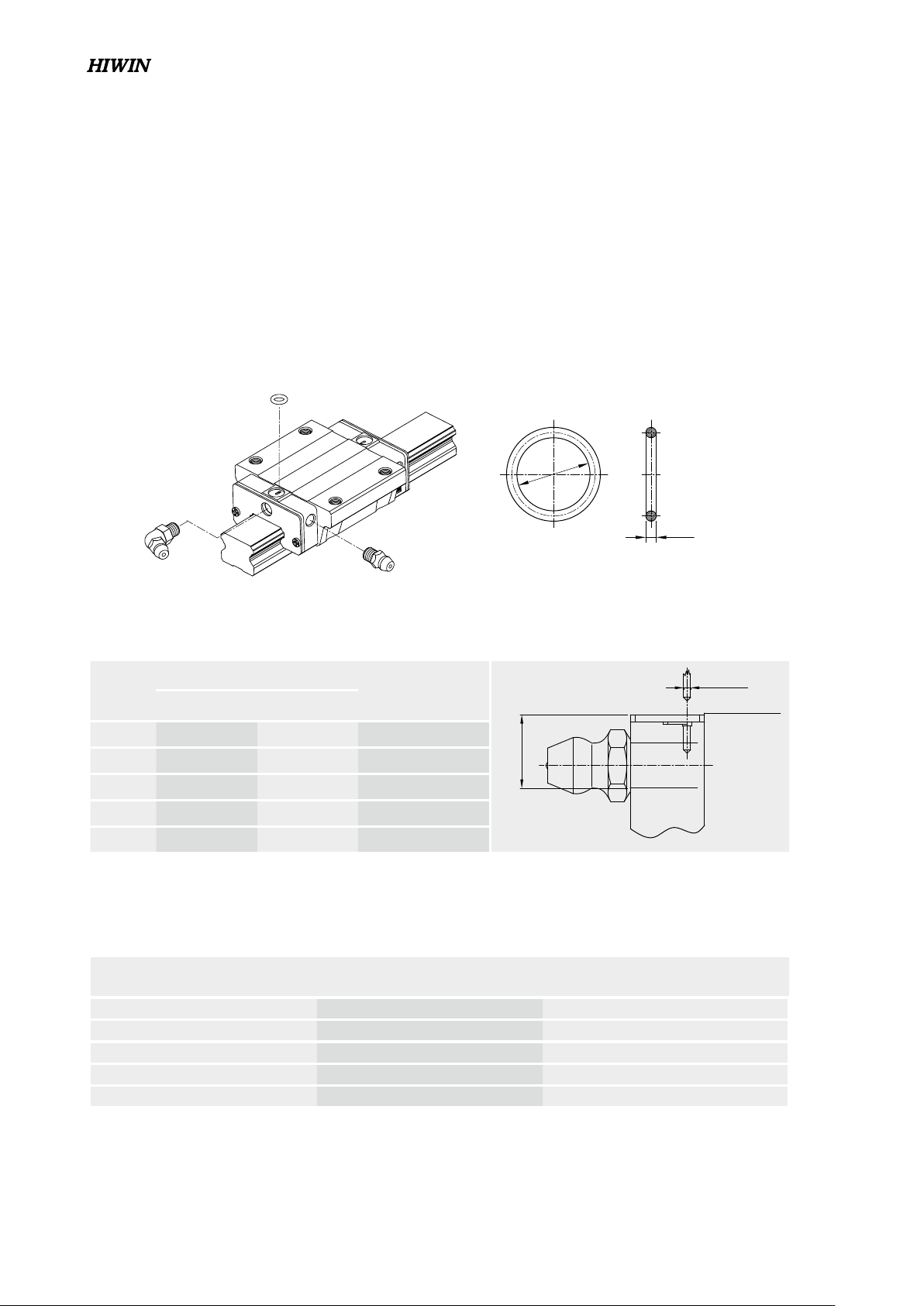

依客戶需要在滑塊前端或後端裝上油嘴以供手動打油，EG系列特別在端蓋側邊預留側油孔位置安裝油嘴(一般為
直油嘴)，提供側向打油，側向打油的位置建議在非側基準邊，但若有特殊需要亦可放在側基準邊。客戶如有上
述側向打油需求請與我們聯絡。EG系列在端蓋頂端亦預留上油孔位置，客戶若欲從端蓋上方供油，須使用直徑
0.8mm的金屬針以預熱的方式，在指定位置將上油孔穿通，再將密封環安裝於凹處即可，避免使用鑽頭穿通上油
孔，碎屑有汙染油道的危險。使用接管方式自動供潤滑油脂之直線導軌，則可依連接管型式選用安裝油管接頭。
油嘴位置
單個滑塊填滿潤滑油脂油量
潤滑頻率
每運行100km，或每3至6個月確認一次油脂。
do
W
O Ring
表格2-2-10 單個滑塊潤滑油脂油量
規格
O-Ring規格
穿孔最大容許深度
T
max
(mm)
do (mm) W (mm)
EG 15 2.5 ± 0.15 1.5 ± 0.15 6.9
EG 20 4.5 ± 0.15 1.5 ± 0.15 8.4
EG 25 4.5 ± 0.15 1.5 ± 0.15 10.4
EG 30 4.5 ± 0.15 1.5 ± 0.15 10.4
EG 35 4.5 ± 0.15 1.5 ± 0.15 10.8
dia.0.8
Tmax
表格2-2-9 O-Ring 規格與穿孔最大容許深度
G99TS03-1803
48
規格
供油速率
(cm
3
/hr)
EG 15 0.1
EG 20 0.133
EG 25 0.167
EG 30 0.2
EG 35 0.233

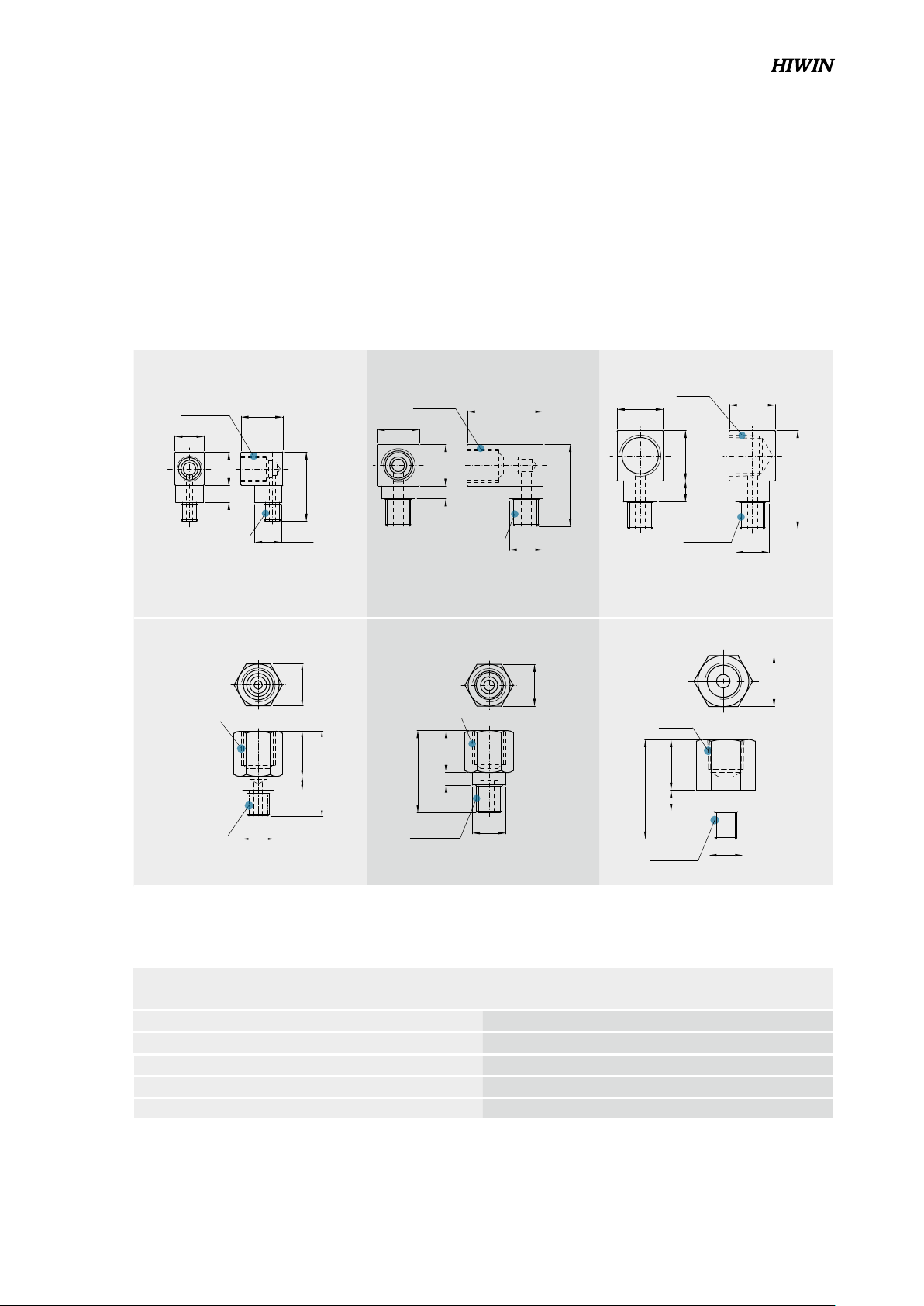

(2) 潤滑油
建議使用油黏滯力約為32~150cSt之潤滑油潤滑直線導軌，客戶可先跟我們說明需要使用油潤滑，出貨之直線導
軌將不會封入潤滑油脂。
油管接頭型式
供油速率
表格2-2-11 供油速率
19.5
M8x1.0P
18
10
M6x0.75P
3
Ø8
NO.970002A1
LF-76
10
EG15
NO.97000EA1
LF-64
EG20
EG25
EG30
EG35
PT 1/8
M6x0.75P
Ø8
11
NO.970004A1
12
23.5
5
LF-86
11
EG20
EG25
EG30
EG35
M6x0.75P
M8x1.0P
10
19.5
3
Ø8
10
NO.970001A1 NO.970003A1
SF-76
EG20
EG25
EG30
EG35
SF-86
EG20
EG25
EG30
EG35
NO.970001A1
SF-64
EG15
8
16.5
M6x0.75P
M4x0.7P
4
Ø6.5
10
7
Ø5.5
7.4
2.5
8
15
M6x0.75P
M4x0.7P
PT 1/8
12
23.5
M6x0.75P
Ø8
5
11
G99TS03-1803
49
