RG系列
滾柱型直線導軌
(2) 潤滑油
建議使用油黏滯力約為30~150cSt之潤滑油潤滑直線導軌，客戶可先跟我們說明需要使用油潤滑，出貨之直線導
軌將不會封入潤滑油脂。
油管接頭型式
PT 1/8
M8x1.0P
10
20
2
Ø10
19.5
M8x1.0P
18
10
M6x0.75P
3
Ø8
PT 1/8
M6x0.75P
Ø8
PT 1/8
PT 1/8
12
25
5
Ø11
PT 1/8
PT 1/8
12
25
Ø10
5
11
12
10
12
NO.970003A1
NO.970005A1
NO.970002A1
NO.970004A1
NO.970006A1
NO.970007A1
NO.970008A1
12
23.5
5
SF-86
SF-78
SF-88
LF-76
LF-86
LF-78
LF-88
11
10
12
M6x0.75P
M8x1.0P
10
19.5
3
Ø8
10
NO.970001A1
SF-76
RG25
RG30
RG35
RG25
RG30
RG35
RG45
RG55
RG65
RG25
RG30
RG35
RG25
RG30
RG35
RG45
RG55
RG65
RG45
RG55
RG65
RG45
RG55
RG65
RG15
RG20
NO.97000EA1
LF-64
8
16.5
M6x0.75P
M4x0.7P
4
Ø5
10
7
M8x1.0P
PT 1/8
18
10
20
2
Ø10
10
PT 1/8
12
23.5
M6x0.75P
Ø8
5
11
G99TS03-1803
152
t2
t1
t2
t1
規格
供油速率
(cm
3
/hr)
RG 15 0.14
RG 20 0.14
RG 25 0.167
RG 30 0.2
RG 35 0.23
RG 45 0.3
RG 55 0.367
RG 65 0.433
供油速率
表格2-9-16 供油速率
表格2-9-17
金屬刮板
刮油片
刮油片
防塵片
防塵片
防塵片
防塵片
刮油片
金屬刮板
刮油片
無記號為標準防塵配備(刮油片+防塵片)
KK (雙刮油片+金屬刮板+防塵片)DD (雙刮油片+防塵片)
ZZ (刮油片+金屬刮板+防塵片)
2-9-8 防塵配備
(1) 標準防塵配備代碼
若有下列防塵配備需求時，請於產品型號後面加註代碼。
G99TS03-1803
153
RG系列
滾柱型直線導軌
●
雙層刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
規格
厚度 (t1)
規格
厚度 (t1)
(mm) (mm)
RG 15 ES 2.2 RG 35 ES 2.5
RG 20 ES 2.2 RG 45 ES 3.6
RG 25 ES 2.2 RG 55 ES 3.6
RG 30 ES 2.4 RG 65 ES 4.4
表格2-9-18 刮油片
(2) 防塵配備說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
規格
厚度 (t2)
規格
厚度 (t2)
(mm) (mm)
RG 15 SC 1.0 RG 35 SC 1.5
RG 20 SC 1.0 RG 45 SC 1.5
RG 25 SC 1.0 RG 55 SC 1.5
RG 30 SC 1.5 RG 65 SC 1.5
表格2-9-19 金屬刮板
●

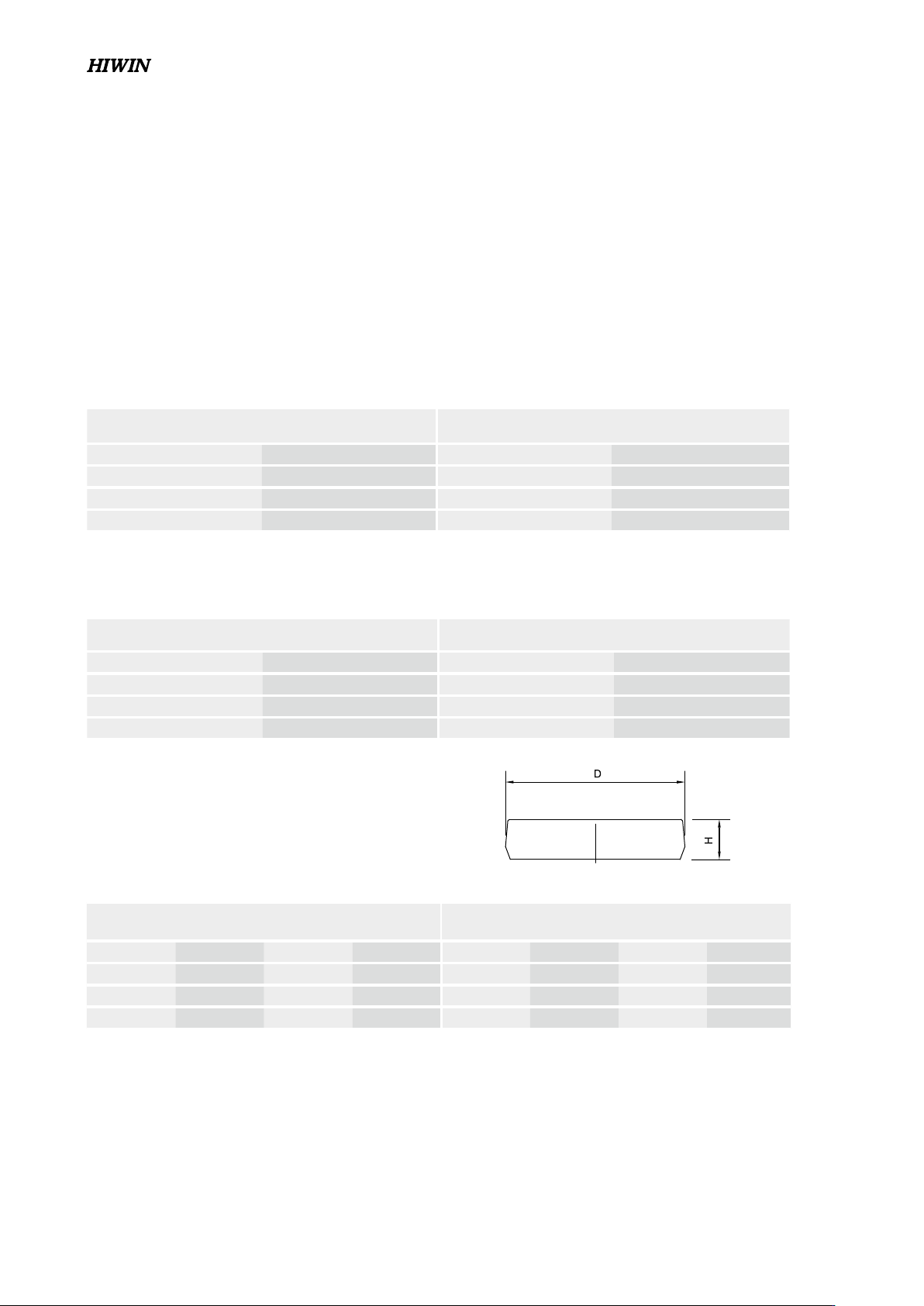

導軌螺栓蓋
為防止切削粉末或異物經由螺栓孔侵入滑塊內部影響精
度，客戶必須在安裝導軌時將螺栓蓋打入螺栓孔內，每
支導軌出廠時皆配有螺栓蓋。
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
(mm) (mm) (mm) (mm)
RGR15 M4 7.65 1.1 RGR35 M8 14.20 3.3
RGR20 M5 9.65 2.2 RGR45 M12 20.25 4.6
RGR25 M6 11.15 2.5 RGR55 M14 23.5 5.5
RGR30 M8 14.20 3.3 RGR65 M16 26.6 5.5
表格2-9-20 導軌防塵蓋
Ø
