(3) 行走平行度精度
導軌長度
(mm)
精度等級 (µm)
C H P SP UP
~ 100 12 7 3 2 2
100 ~ 200 14 9 4 2 2
200 ~ 300 15 10 5 3 2
300 ~ 500 17 12 6 3 2
500 ~ 700 20 13 7 4 2
700 ~ 900 22 15 8 5 3
900 ~ 1,100 24 16 9 6 3
1,100 ~ 1,500 26 18 11 7 4
1,500 ~ 1,900 28 20 13 8 4
1,900 ~ 2,500 31 22 15 10 5
2,500 ~ 3,100 33 25 18 11 6
3,100 ~ 3,600 36 27 20 14 7
3,600 ~ 4,000 37 28 21 15 7
型號 HG - 45, 55
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差 ± 0.1 ± 0.05 ± 0.025
寬度N 的容許尺寸誤差 ± 0.1 ± 0.05 ± 0.025
成對高度H的相互誤差 0.03 0.015 0.007
成對寬度N的相互誤差 0.03 0.02 0.01
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-1-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-1-11)
型號 HG - 65
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差 ± 0.1 ± 0.07 ± 0.035
寬度N 的容許尺寸誤差 ± 0.1 ± 0.07 ± 0.035
成對高度H的相互誤差 0.03 0.02 0.01
成對寬度N的相互誤差 0.03 0.025 0.015
滑塊C面對導軌A面的行走平行度 行走平行度 (見表格2-1-11)
滑塊D面對導軌B面的行走平行度 行走平行度 (見表格2-1-11)
表格2-1-11 行走平行度精度
單位；mm
單位；mm
表格2-1-9 單出件精度表
表格2-1-10 單出件精度表
G99TS03-1803
25
HG系列
重負荷型滾珠直線導軌

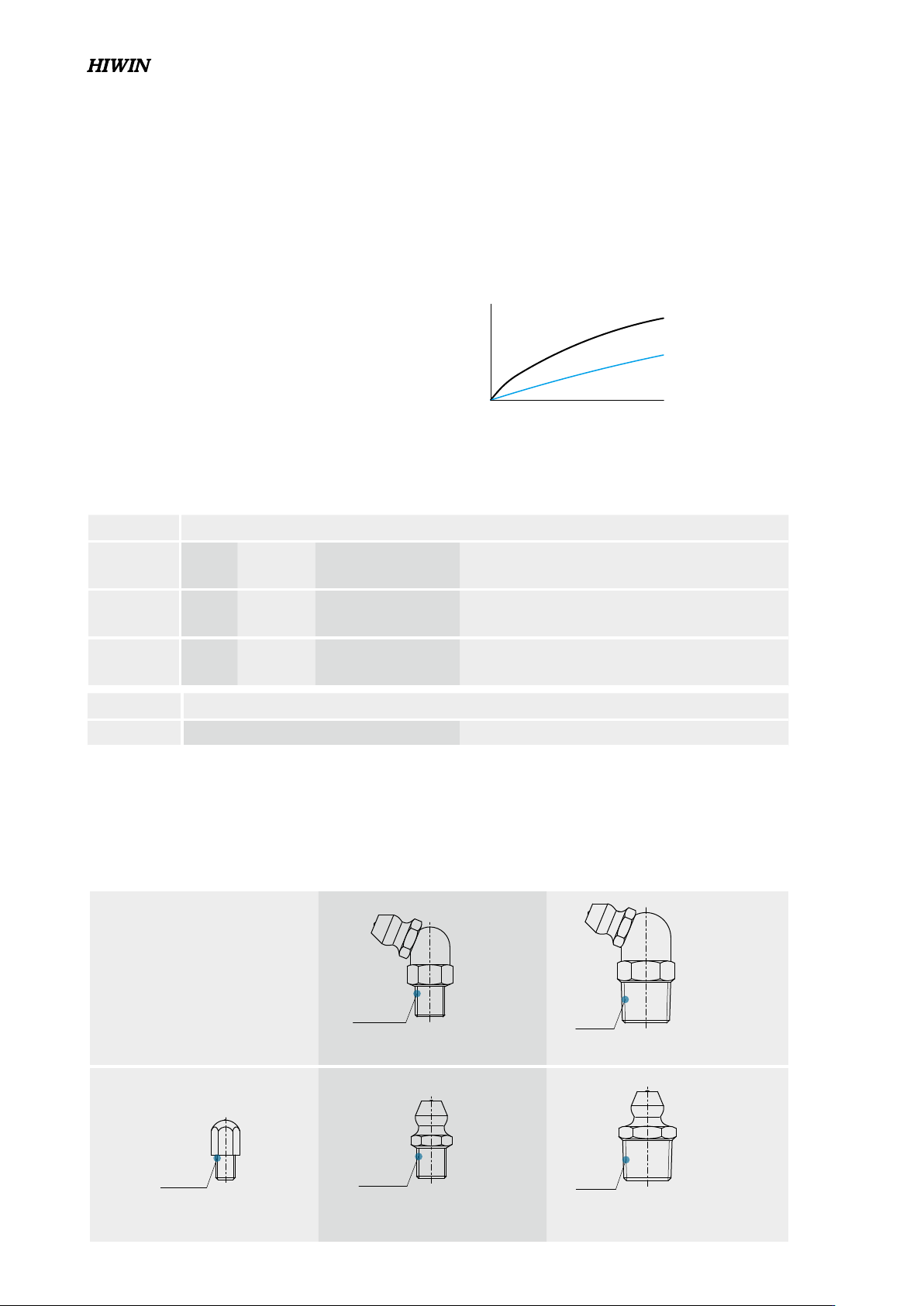

(2) 預壓等級
HG 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
預壓等級 標記 預壓力 使用條件 適用範圍
無預壓 Z0 0~ 0.02C
負荷方向固定且衝擊小，
精度要求低
搬送裝置，自動包裝機，自動化產業機械，一般工業機械的
XY軸，焊接機，熔斷機，工具交換裝置
中預壓 ZA 0.05C-0.07C 輕負荷且要求高精度
一般工業機械的Z軸，放電加工機，NC車床，精密XY平台，測
定器，機械加工中心，立式加工中心，工業用機器人，自動塗
裝機，各種高速材料供給裝置
重預壓 ZB 0.10C~ 0.12C
剛性要求，且有振動，
衝擊之使用環境
機械加工中心，磨床，NC車床，立式或臥式銑床，機床的Z
軸，重切削加工機
表格2-1-12 預壓等級
2-1-7 潤滑方式
(1) 潤滑油脂
等級 互換性線軌 (單出件) 非互換性線軌 (組合件)
預壓等級 Z0, ZA Z0, ZA, ZB
註：預壓力C為動額定負荷
2-1-6 預壓力
(1) 預壓力定義
預壓力是預先給與鋼珠負荷力，亦即加大鋼珠直徑，
利用鋼珠與珠道之間負向間隙給與預壓，此舉能提高
直線導軌的剛性及消除間隙；以右圖來解釋，提高預
壓力可增加直線導軌剛性。但小規格建議選用輕預壓
以下預壓，以避免因預壓選用過重降低其使用壽命。
HG15
HG45
HG55
HG65
HG20
HG25
HG30
HG35
NO.34320001 NO.34320003
NO.34310003(OPTION) NO.3431000B(OPTION)
M6x0.75P
M6x0.75P
PT1/8
PT1/8
M4x0.7P
HG45
HG55
HG65
HG20
HG25
HG30
HG35
N0.34310002
變形量
Z0無預壓
ZB重預壓
外加負荷
油嘴型式
G99TS03-1803
26

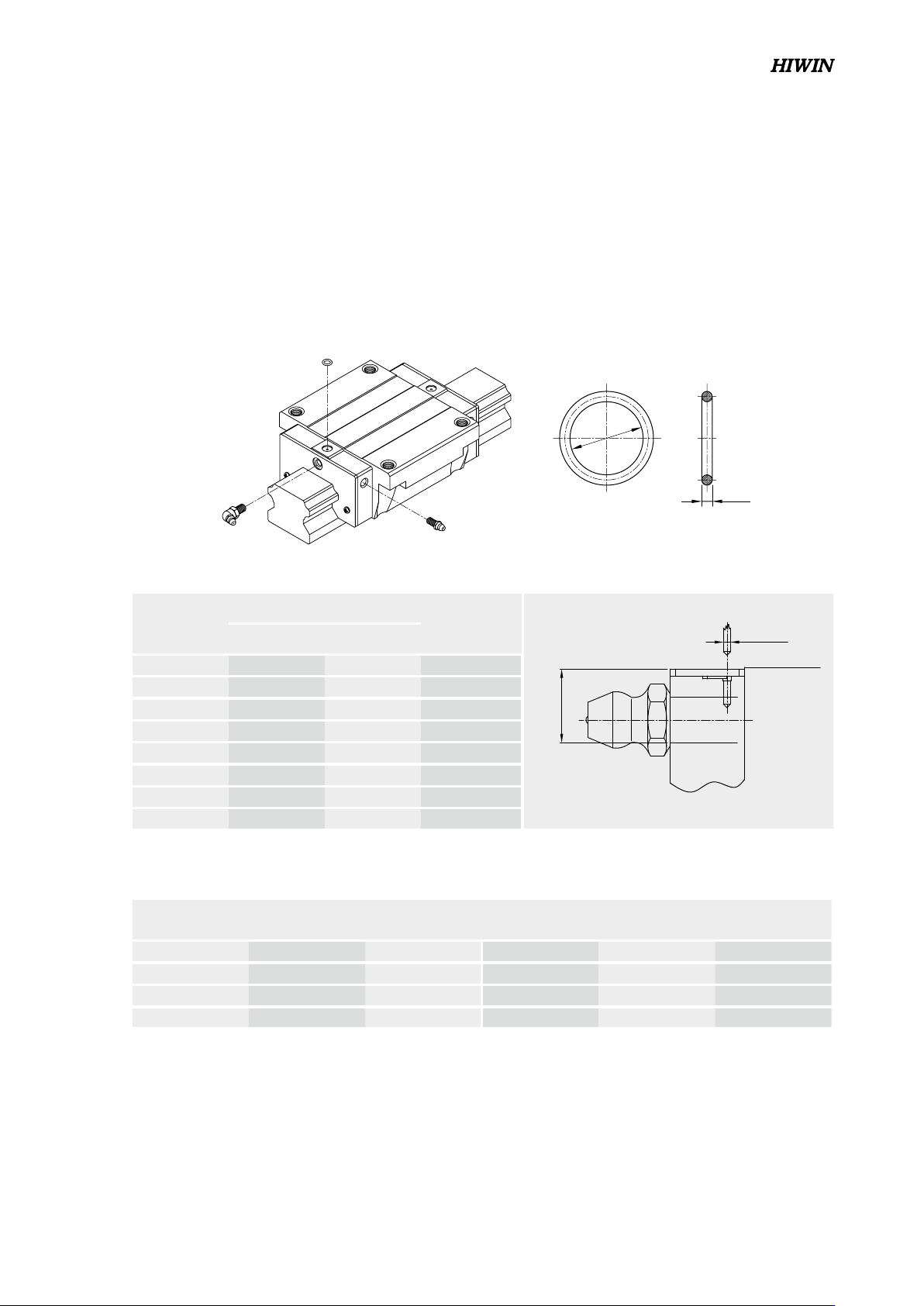

依客戶需要在滑塊前端或後端裝上油嘴以供手動打油，HG系列特別在端蓋側邊預留側油孔位置安裝油嘴(一般為
直油嘴)，提供側向打油，側向打油的位置建議在非側基準邊，但若有特殊需要亦可放在側基準邊。客戶如有上
述側向打油需求請與我們聯絡。使用接管方式自動供潤滑油脂之直線導軌，則可依連接管型式選用安裝油管接
頭。
單個滑塊填滿潤滑油脂油量
油嘴位置
規 格
重 負 荷 超 重 負 荷
規 格
重 負 荷 超 重 負 荷
(cm
3
) (cm
3
) (cm
3
) (cm
3
)
HG 15 1 - HG 35 10 12
HG 20 2 3 HG 45 17 21
HG 25 5 6 HG 55 26 33
HG 30 7 8 HG 65 50 61
潤滑頻率
每運行100km，或每3-6個月確認一次油脂。
表格2-1-14 單個滑塊潤滑油脂油量
規格
O-Ring規格
穿孔最大容許
深度 T
max
(mm)
do (mm) W (mm)
HG 15 2.5±0.15 1.5±0.15 3.75
HG 20 4.5±0.15 1.5±0.15 5.7
HG 25 4.5±0.15 1.5±0.15 5.8
HG 30 4.5±0.15 1.5±0.15 6.3
HG 35 4.5±0.15 1.5±0.15 8.8
HG 45 4.5±0.15 1.5±0.15 8.2
HG 55 4.5±0.15 1.5±0.15 11.8
HG 65 4.5±0.15 1.5±0.15 10.8
表格2-1-13 O-Ring 規格與穿孔最大容許深度
dia.0.8
Tmax
do
W
O Ring
