CG系列
抗扭矩型滾珠直線導軌
2-8-3 產品規格說明
CG系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可
單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由於HIWIN在製造上有良好的尺寸
控制及嚴格的品質要求，互換性型之組合精度目前已達到一定的水準，對不需配對安裝直線導軌的客戶而言，
是一項很好的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以
利訂貨時雙方對產品的確認。
滑塊
金屬刮板
油嘴
端蓋
導軌
螺栓蓋
防塵片
鋼珠
2-8-2 CG本體結構
滾動循環系統：滑塊、導軌、端蓋、鋼珠
潤滑系統：油嘴、油管接頭
防塵系統：刮油片、防塵片、導軌螺栓蓋、金屬刮板
G99TS03-1803
128
(1) 非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
互換型滑塊產品型號
互換型導軌產品型號
CG 系列
滑塊型式
W : 法蘭型
H : 四方型
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
E
：滑塊特殊加工
無記號：滑塊無特殊加工
防塵配備
2
精度：
C, H, P
預壓：
Z0, ZA
CG 系列
導軌固定方式
R：上鎖式
T：下鎖式
導軌長度(mm)
E：導軌特殊加工
無記號：導軌無特殊加工
精度：C, H, P
單出導軌
CG 系列
滑塊型式
W : 法蘭型
H : 四方型
尺寸：
15, 20, 25, 30, 35, 45
E2
：自潤式
負荷型式
C : 重負荷
H : 超重負荷
尺寸：
15, 20, 25, 30, 35, 45
負荷型式
C : 重負荷
H : 超重負荷
尺寸：
15, 20, 25, 30, 35, 45
滑塊固定方式
A : 上鎖式
C : 上或下鎖式
E: 滑塊特殊加工
無記號 : 滑塊無特殊加工
導軌長度(mm)
導軌固定方式
R：上鎖式
T：下鎖式
預壓：Z0, ZA, ZB
精度：C, H, P, SP, UP
單軸導軌數
1
E：導軌特殊加工
無記號：導軌無特殊加工
單支導軌組裝的滑塊數
註： 1. 單軸導軌數若只使用一支導軌則不寫，
兩支標記為Ⅱ，三支標記為Ⅲ，以此類推。
2. 防塵配備中無標記為防塵標準配備，刮油片、金屬刮板加防塵片。
DD為雙刮油片、防塵片加金屬刮板。
CG H 25 C A E ZA P + DD/E2
防塵配備
2
E2：自潤式
CS：導軌覆蓋帶
RC：強化型螺栓蓋
CG H 25 C A E 2 R 1600 E ZA P II + DD/E2/CS
RC：強化型螺栓蓋
CG R 25 R 1200 E P + RC
G99TS03-1803
129
CG系列
抗扭矩型滾珠直線導軌

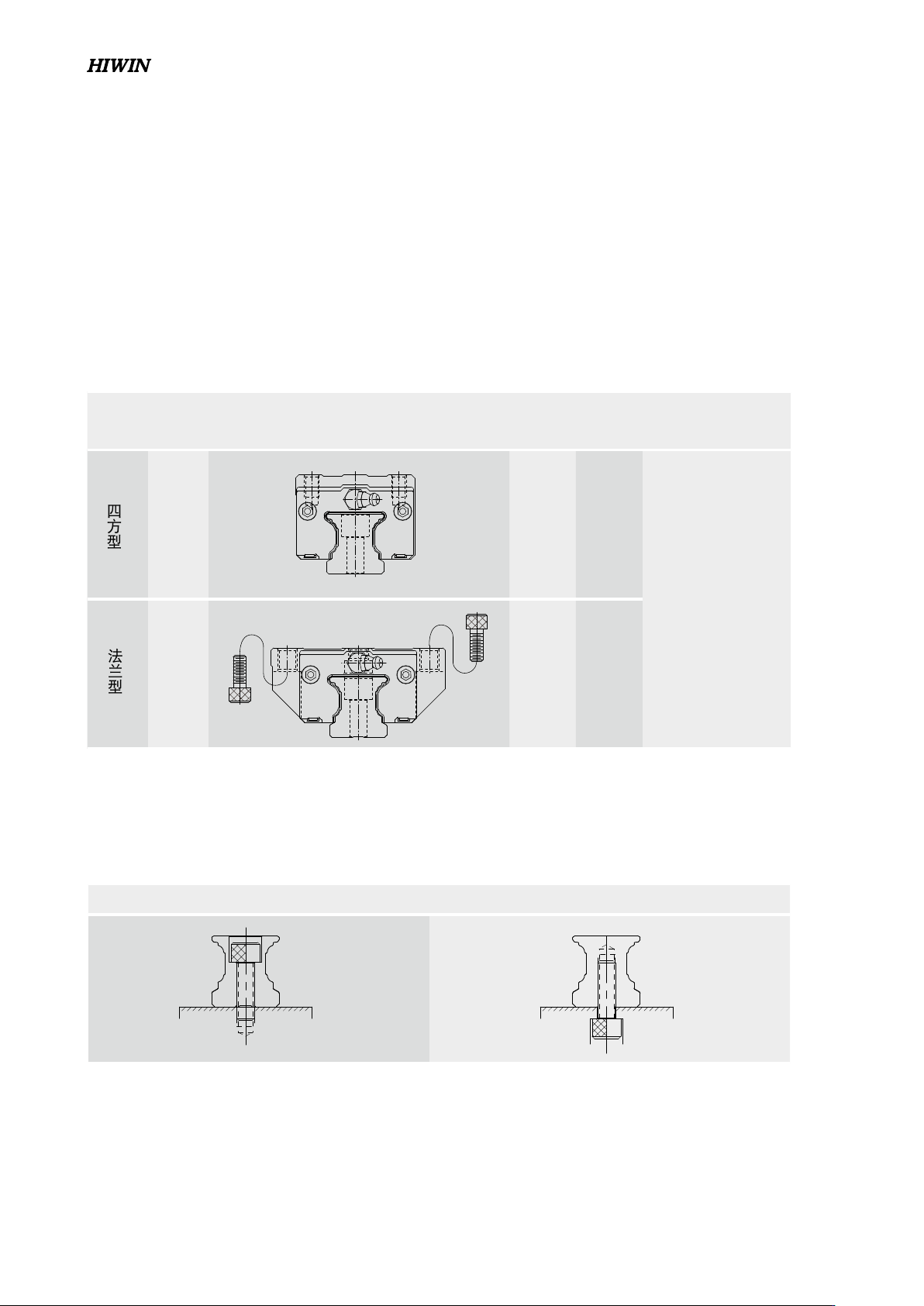

表格2-8-1 滑塊型式
2-8-4 CG系列型式
(1) 滑塊型式
HIWIN提供法蘭型及四方型兩種直線導軌。
型式 規格 形狀 高度尺寸 導軌長度 應用設備
(mm) (mm)
CGH-CA
CGH-HA
28
70
100
4000
機械加工中心
工具機
精密加工機
重型切削機床
大理石切割機
磨床
射出機
沖床
自動化裝置
運輸設備
量測儀器
木工機
火焰切割機
CGW-CC
CGW-HC
24
60
100
4000
四方型
法蘭型
(2) 導軌型式
除了一般上鎖式螺栓孔導軌外，HIWIN亦提供下鎖式螺絲孔導軌，方便客戶安裝使用。
上鎖式螺栓孔 下鎖式螺絲孔
表格2-8-2 導軌型式
