HG系列
重負荷型滾珠直線導軌
2-1-3 產品規格說明
HG系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在於互換性型之滑塊、導軌可
單出互換使用，較便利，但其組合精度無法達到非互換性型之超高精度，不過由於HIWIN在製造上有良好的尺寸
控制及嚴格的品質要求，互換性型之組合精度目前已達到一定的水準，對不需配對安裝直線導軌的客戶而言，
是一項很好的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以
利訂貨時雙方對產品的確認。
2-1-1 HG 系列直線導軌特點
(1) 自動調心能力
來自圓弧溝槽的DF(45°-45°)組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏
差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而得到高精度穩定的平滑運動。
(2) 具有互換性
由於對生產製造精度嚴格管控，直線導軌尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，
因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。
(3) 所有方向皆具有高剛性
運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和
左右方向的負荷；在必要時更可施加預壓以提高剛性。

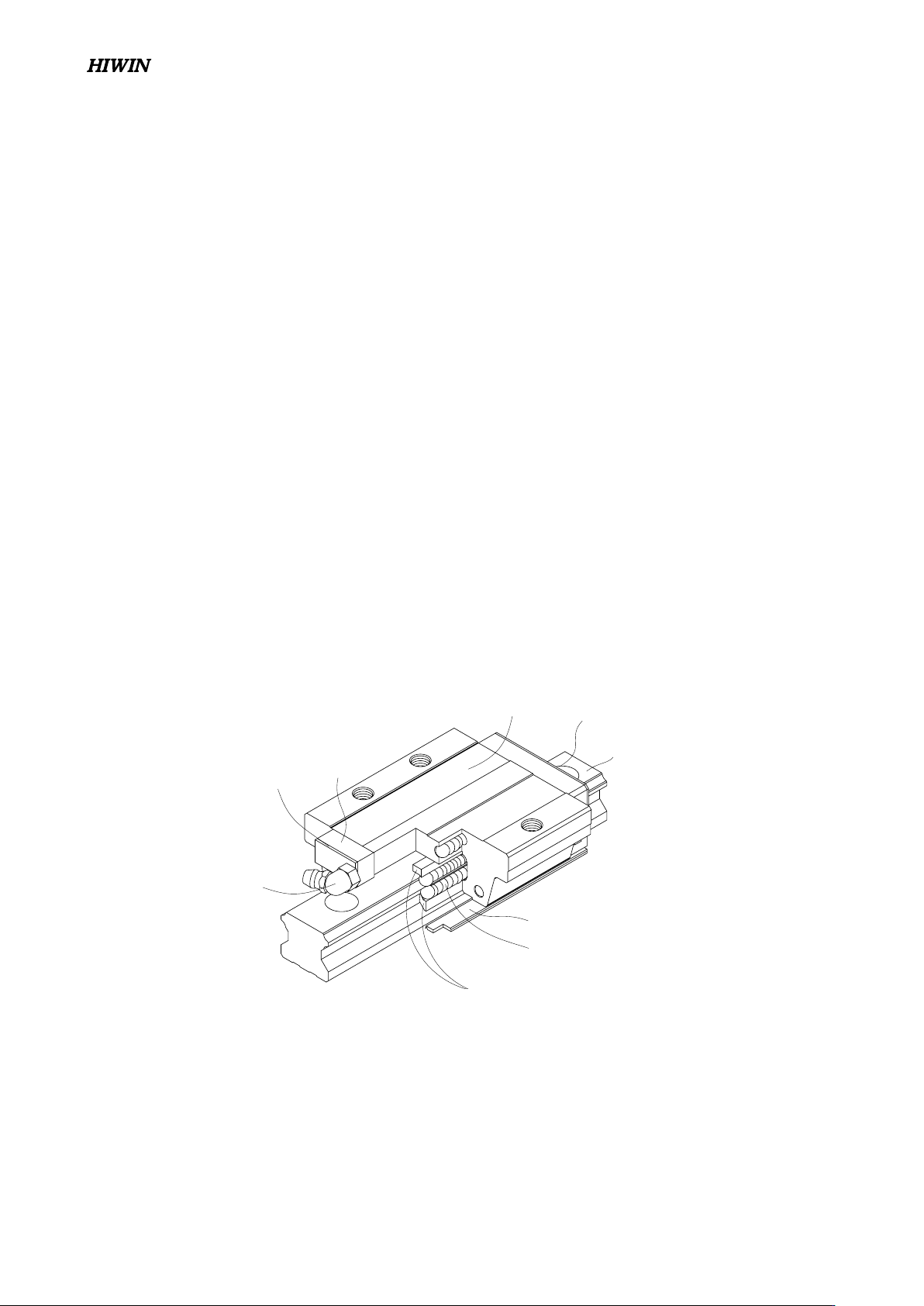

滑塊
刮油片
(雙刮油片、金屬刮板)
油嘴
端蓋
導軌
螺栓蓋
鋼珠保持器
防塵片
鋼珠
2-1 HG系列―重負荷型滾珠直線導軌
HG 系列直線導軌，為四列式單圓弧牙型接觸直線導軌，同時整合最佳化結構設計之超重負荷精密直線導軌，
相較於其他之直線導軌提昇了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的
裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全世界工業產品發展的趨
勢，HIWIN 四列式超重負荷直線導軌，即為基於此理念開發之產品。
2-1-2 HG本體結構
滾動循環系統：滑塊、導軌、端蓋、鋼珠、鋼珠保持器
潤滑系統：油嘴、油管接頭
防塵系統：刮油片、底面塵封防塵片、導軌螺栓蓋、金屬刮板
G99TS03-1803
20
(1) 非互換性直線導軌產品型號
(2) 互換性直線導軌產品型號
互換型滑塊產品型號
互換型導軌產品型號
HG 系列
滑塊型式
W : 法蘭型
H : 四方型
L : 四方型(低)
3
滑塊固定方式
A : 上鎖式
B : 下鎖式
C : 上或下鎖式
E
：滑塊特殊加工
無記號：滑塊無特殊加工
防塵配備
2
精度：
C, H, P
預壓：
Z0, ZA
HG 系列
導軌固定方式
R：上鎖式
T：下鎖式
導軌長度(mm)
E：導軌特殊加工
無記號：導軌無特殊加工
精度：C, H, P
單出導軌
HG 系列
滑塊型式
W : 法蘭型
H : 四方型
L : 四方型(低)
3
尺寸：
15, 20, 25, 30, 35, 45, 55, 65
E2
：自潤式
SE
：金屬端蓋式
負荷型式
C : 重負荷
H : 超重負荷
尺寸：
15, 20, 25, 30, 35, 45, 55, 65
負荷型式
C : 重負荷
H : 超重負荷
尺寸：
15, 20, 25, 30, 35, 45, 55, 65
滑塊固定方式
A : 上鎖式
B : 下鎖式
C : 上或下鎖式
E: 滑塊特殊加工
無記號 : 滑塊無特殊加工
導軌長度(mm)
導軌固定方式
R：上鎖式
T：下鎖式
預壓：Z0, ZA, ZB
精度：C, H, P,SP, UP
單軸導軌數
1
E：導軌特殊加工
無記號：導軌無特殊加工
單支導軌組裝的滑塊數
註： 1. 單軸導軌數若只使用一支導軌則不寫，
兩支標記為Ⅱ，三支標記為Ⅲ，以此類推。
2. 防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。
3. 滑塊型式L為四方形H之低組裝式滑塊，
其組合高度與同尺寸之法蘭型一致。
HG W 25 C A E ZA P + ZZ/E2
防塵配備
2
E2：自潤式
SE：金屬端蓋式
RC：
強化型螺栓蓋
HG W 25 C A E 2 R 1600 E ZA P II + DD/E2/RC
RC：強化型螺栓蓋
HG R 25 R 1200 E P + RC
G99TS03-1803
21
HG系列
重負荷型滾珠直線導軌

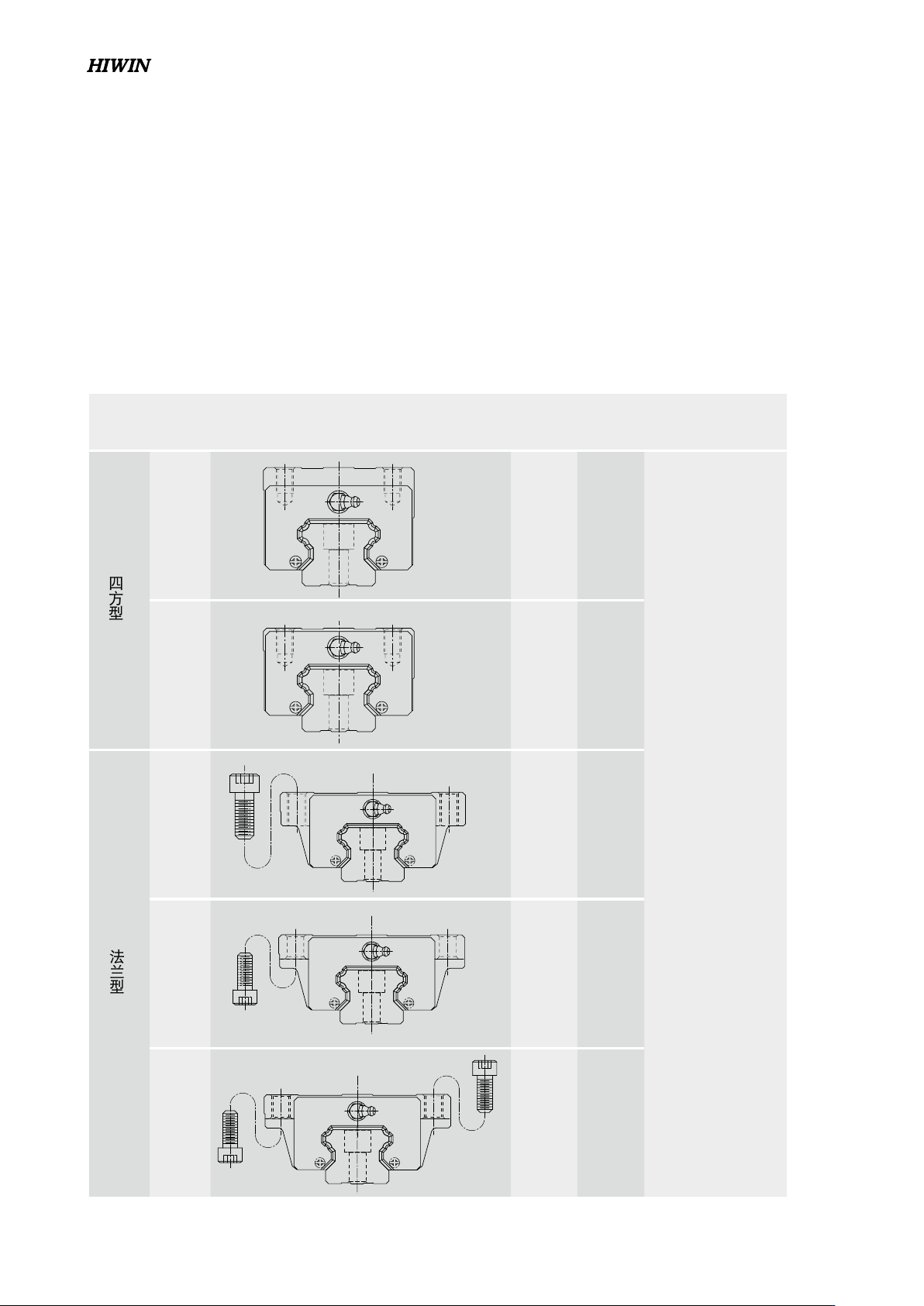

表格2-1-1 滑塊型式
2-1-4 HG系列型式
(1) 滑塊型式
HIWIN提供法蘭型及四方型兩種直線導軌，四方型直線導軌分H型與L型，L型為H型之低組裝式直線導軌，其組
合高度與法蘭型直線導軌一致。
型式 規格 形狀 高度尺寸 導軌長度 應用設備
(mm) (mm)
HGH-CA
HGH-HA
28
90
100
4000
機械加工中心
工具機
精密加工機
重型切削機床
大理石切割機
磨床
射出機
沖床
自動化裝置
運輸設備
量測儀器
HGL-CA
HGL-HA
24
70
100
4000
HGW-CA
HGW-HA
24
90
100
4000
HGW-CB
HGW-HB
24
90
100
4000
HGW-CC
HGW-HC
24
90
100
4000
四
方
型
法
蘭
型
G99TS03-1803
22
