HG 系列 重負荷型滾珠直線導軌 規格 滑塊 總長度 (L) S S/ SH ZZ / ZH D D/ DH K K / K H S W Z W * HG15 C 6 1.4 (6 1 . 8) 69 .0 (6 9 . 4) 68 .0 (68. 4) 7 5.6 (7 6.0) 6 3 .2 (63. 2) 71 .0 (71 . 4) *HG 2 0 C 77 . 5 (79 . 3) 82 .5 (84 .5) 8 2.5 (8…
(4) 防塵配備說明
●
刮油片及底部防塵片
阻止加工鐵屑或塵粒進入滑塊裏面，破壞珠道表面而降低直線導軌壽命。
●
雙層刮油片
加倍刮屑效果，即使在重切削加工環境中，異物完全被排除於滑塊外。
規 格
增加厚度 (t1)
規 格
增加厚度 (t1)
(mm) (mm)
HG 15 ES 3 HG 35 ES 3.2
HG 20 ES 3.5 HG 45 ES 4.5
HG 25 ES 3.5 HG 55 ES 4.5
HG 30 ES 3.2 HG 65 ES 6
表格2-1-16 刮油片厚度
規 格
增加厚度 (t2)
規 格
增加厚度 (t2)
(mm) (mm)
HG 15 SC 1.5 HG 35 SC 1.5
HG 20 SC 1.5 HG 45 SC 1.5
HG 25 SC 1.5 HG 55 SC 1.5
HG 30 SC 1.5 HG 65 SC 1.5
表格2-1-17 金屬刮板厚度
●
金屬刮板
可隔離高溫鐵屑或加工火花，並排除大體積雜質。
SW (刮油片(超高防塵) +防塵片(超高防塵) +上防塵片)
(3) 超高防塵配備代碼
HIWIN特別針對具有粉塵顆粒之嚴苛作業環境，如木工機械、玻璃/石墨加工等設備，開發具有超高防塵功能之
特殊配件，實現超高防塵性能。若有下列高防塵配件需求時，請於產品型號後面加註代碼。
刮油片
防塵片
上防塵片
上防塵片上防塵片
金屬刮板
金屬隔板
刮油片
防塵片
刮油片
防塵片
上防塵片
上防塵片上防塵片
金屬刮板
金屬隔板
刮油片
防塵片
●
上防塵片
可有效防止粉塵從導軌上表面或螺栓孔處進入滑塊內部。
註 : 1. 目前高防塵配件可選用之規格有HG15C、HG20(C/H)、HG25(C/H)、HG30(C/H)、HG35(C/H)、HG45(C/H)。
2. 阻力值約比一般件增加1.5 ~ 4.0 kgf
3. HG15僅有刮油片(超高防塵)
ZW (刮油片(超高防塵) +防塵片(超高防塵) +上防塵片+金屬刮板)
防塵片
刮油片
刮油片
金屬刮板
金屬隔板
上防塵片
上防塵片
防塵片
G99TS03-1803
31
HG系列
重負荷型滾珠直線導軌
規格
滑塊總長度 (L)
SS/SH ZZ/ZH DD/DH KK/KH SW ZW
*HG15C 61.4 (61.8) 69.0 (69.4) 68.0 (68.4) 75.6 (76.0) 63.2 (63.2) 71.0 (71.4)
*HG20C 77.5 (79.3) 82.5 (84.5) 82.5 (84.3) 87.5 (89.5) 78.5 (79.3) 86.3 (88.3)
*HG20H 92.2 (94.0) 97.2 (99.2) 97.5 (99.0) 102.2 (104.2) 93.2 (94.0) 101.0 (103.0)
*HG25C 84.0 (85.0) 89.0 (91.0) 89.0 (90.0) 94.0 (96.0) 85.0 (86.0) 92.8 (94.8)
*HG25H 104.6 (105.6) 109.6 (111.6) 109.6 (110.6) 114.6 (116.6) 105.6 (106.6) 11
3.4 (115.4)
*HG30C 97.4 (99.4) 105.4 (107.4) 104.8 (106.8) 112.8 (110.8) 99.0 (101.0) 107.2 (110.4)
*HG30H 120.4 (122.4) 128.4 (130.4) 127.8 (129.8) 135.8 (133.8) 122.0 (124.0) 130.2 (133.4)
*HG35C 112.4 (114.4) 120.4 (122.4) 119.8 (121.8) 127.8 (129.8) 115.2 (116.0) 123.4 (125.4)
*HG35H 138.2 (140.2) 146.2 (148.2) 145.6 (147.6) 153.6 (155.6) 141.0 (141.8) 149.2 (151.2)
*HG45C 139.4 (139.4) 150.0 (150.0) 149.4 (149.4) 160.0 (160.
0) 140.0 (140.0) 148.8 (151.6)
*HG45H 171.2 (171.2) 181.8 (181.8) 181.2 (181.2) 191.8 (191.8) 171.8 (171.8) 180.6 (183.4)
*HG55C 166.7 (166.7) 177.1 (177.1) 177.1 (177.1) 187.5 (187.5) - -
*HG55H 204.8 (204.8) 215.2 (215.2) 215.2 (215.2) 225.5 (225.6) - -
*HG65C 200.2 (200.2) 208.2 (208.2) 209.2 (209.2) 217.2 (217.2) - -
*HG65H 259.6 (259.6) 267.6 (267.6) 268.6 (268.6) 276.6 (276.6) - -
單位：mm
(5) 防塵代碼之滑塊總長度
註 : 1. 有*號註記者表示此規格有提供/SH, /ZH, /DH, /KH之防塵配備。
2. ( )為滑塊最大長度，包含螺絲、刮油片唇部等。
●

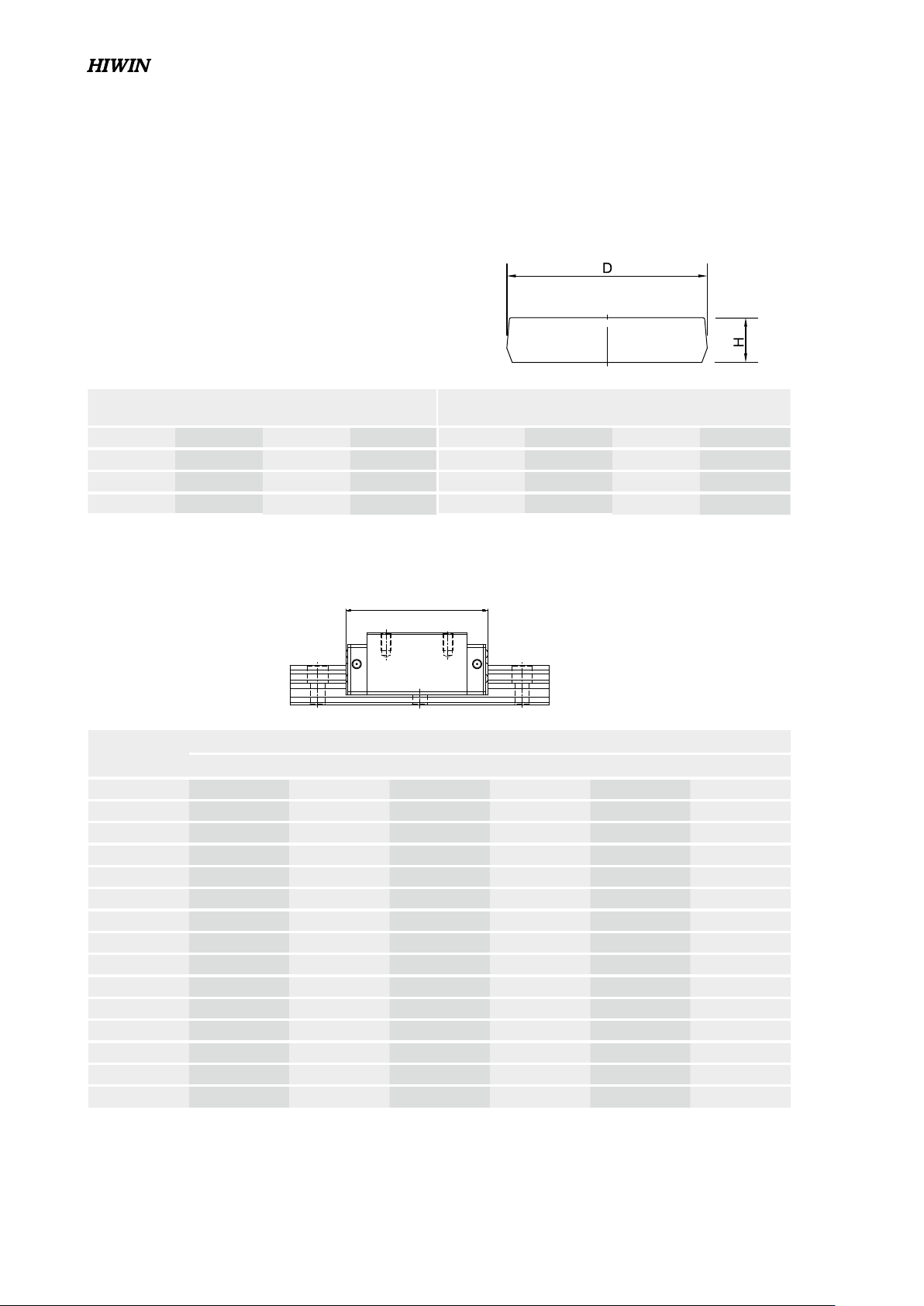

導軌螺栓蓋
為防止切削粉末或異物經由螺栓孔侵入滑塊內部影響精
度，客戶必須在安裝導軌時將螺栓蓋打入螺栓孔內，每支
導軌出廠時皆配有螺栓蓋。
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
導軌規格 安裝螺絲
直徑 (D) 厚度(H)
(mm) (mm) (mm) (mm)
HGR15 M4 7.65 1.1 HGR35 M8 14.20 3.5
HGR20 M5 9.65 2.5 HGR45 M12 20.25 4.5
HGR25 M6 11.15 2.5 HGR55 M14 23.25 5.0
HGR30 M8 14.20 3.5 HGR65 M16 26.35 5.0
表格2-1-18 導軌螺栓蓋
表格2-1-19 滑塊總長度
L
G99TS03-1803
32

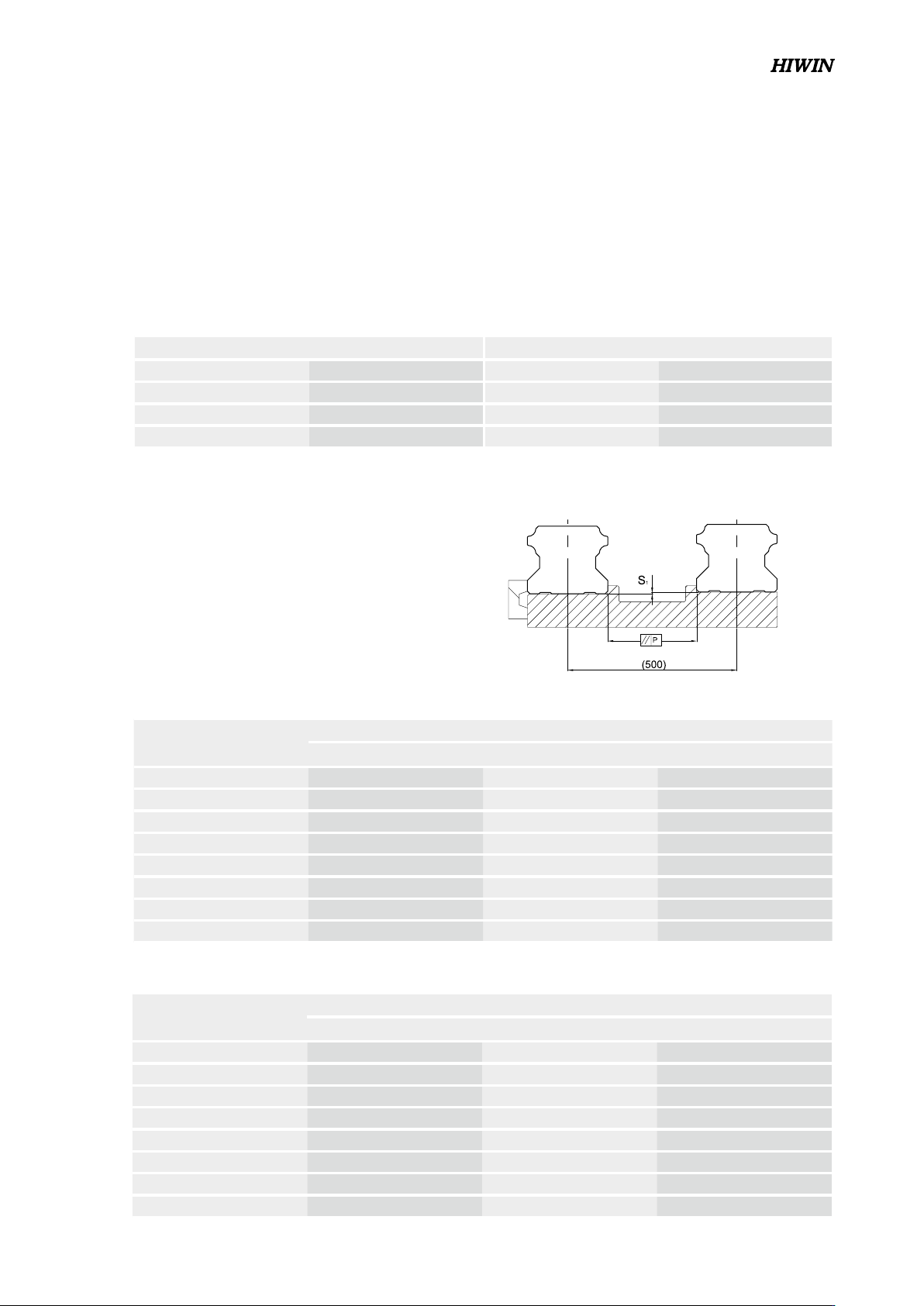

2-1-9 安裝平面誤差
HG系列為圓弧兩點接觸式直線導軌，其自動調心的
特性可以吸收安裝面的些許誤差而不影響直線運動
的順暢性；下表中註明了安裝平面的容許誤差值：
規格
預壓
Z0 預壓 ZA 預壓 ZB 預壓
HG15 25 18 13
HG20 25 20 18
HG25 30 22 20
HG30 40 30 27
HG35 50 35 30
HG45 60 40 35
HG55 70 50 45
HG65 80 60 55
表格2-1-21 容許平行度誤差(P)
單位：µm
規格 刮油片阻力 N (kgf) 規格 刮油片阻力 N (kgf)
HG15 1.18 (0.12) HG35 3.04 (0.31)
HG20 1.57 (0.16) HG45 3.83 (0.39)
HG25 1.96 (0.2) HG55 4.61 (0.47)
HG30 2.65 (0.27) HG65 5.79 (0.59)
2-1-9 摩擦力
此阻力值為單片刮油片之最大阻力。
表格2-1-20 HG系列刮油片阻力
2-1-10 安裝平面誤差
規格
預壓
Z0 預壓 ZA 預壓 ZB 預壓
HG15 130 85 35
HG20 130 85 50
HG25 130 85 70
HG30 170 110 90
HG35 210 150 120
HG45 250 170 140
HG55 300 210 170
HG65 350 250 200
表格2-1-22 容許上下水平度誤差 (S
1
)
單位：µm
註：1 kgf = 9.81N
註：容許值與軸間距離成比例
