HG 系列 重負荷型滾珠直線導軌 ( 2) 潤 滑油 建議 使用油 黏滯 度約 為 3 0~ 15 0c S t 之潤 滑油 潤滑 直線 導軌 ，客 戶可先 跟我 們說 明需 要使 用油 潤滑 ，出 貨之直 線 導軌將不會封入潤滑油脂。  油 管接 頭型 式 Ø5.5 7.4 2.5 8 15 M6x0.75P M4x0.7P PT 1/8 M8x1.0P 10 20 2 Ø10 19.5 M8x1.0P 18 10 M6x0.75P…

100%1 / 211
依客戶需要在滑塊前端或後端裝上油嘴以供手動打油，HG系列特別在端蓋側邊預留側油孔位置安裝油嘴(一般為
直油嘴)，提供側向打油，側向打油的位置建議在非側基準邊，但若有特殊需要亦可放在側基準邊。客戶如有上
述側向打油需求請與我們聯絡。使用接管方式自動供潤滑油脂之直線導軌，則可依連接管型式選用安裝油管接
頭。
單個滑塊填滿潤滑油脂油量
油嘴位置
規 格
重 負 荷 超 重 負 荷
規 格
重 負 荷 超 重 負 荷
(cm
3
) (cm
3
) (cm
3
) (cm
3
)
HG 15 1 - HG 35 10 12
HG 20 2 3 HG 45 17 21
HG 25 5 6 HG 55 26 33
HG 30 7 8 HG 65 50 61
潤滑頻率
每運行100km，或每3-6個月確認一次油脂。
表格2-1-14 單個滑塊潤滑油脂油量
規格
O-Ring規格
穿孔最大容許
深度 T
max
(mm)
do (mm) W (mm)
HG 15 2.5±0.15 1.5±0.15 3.75
HG 20 4.5±0.15 1.5±0.15 5.7
HG 25 4.5±0.15 1.5±0.15 5.8
HG 30 4.5±0.15 1.5±0.15 6.3
HG 35 4.5±0.15 1.5±0.15 8.8
HG 45 4.5±0.15 1.5±0.15 8.2
HG 55 4.5±0.15 1.5±0.15 11.8
HG 65 4.5±0.15 1.5±0.15 10.8
表格2-1-13 O-Ring 規格與穿孔最大容許深度
dia.0.8
Tmax
do
W
O Ring
G99TS03-1803
27
HG系列
重負荷型滾珠直線導軌
(2) 潤滑油

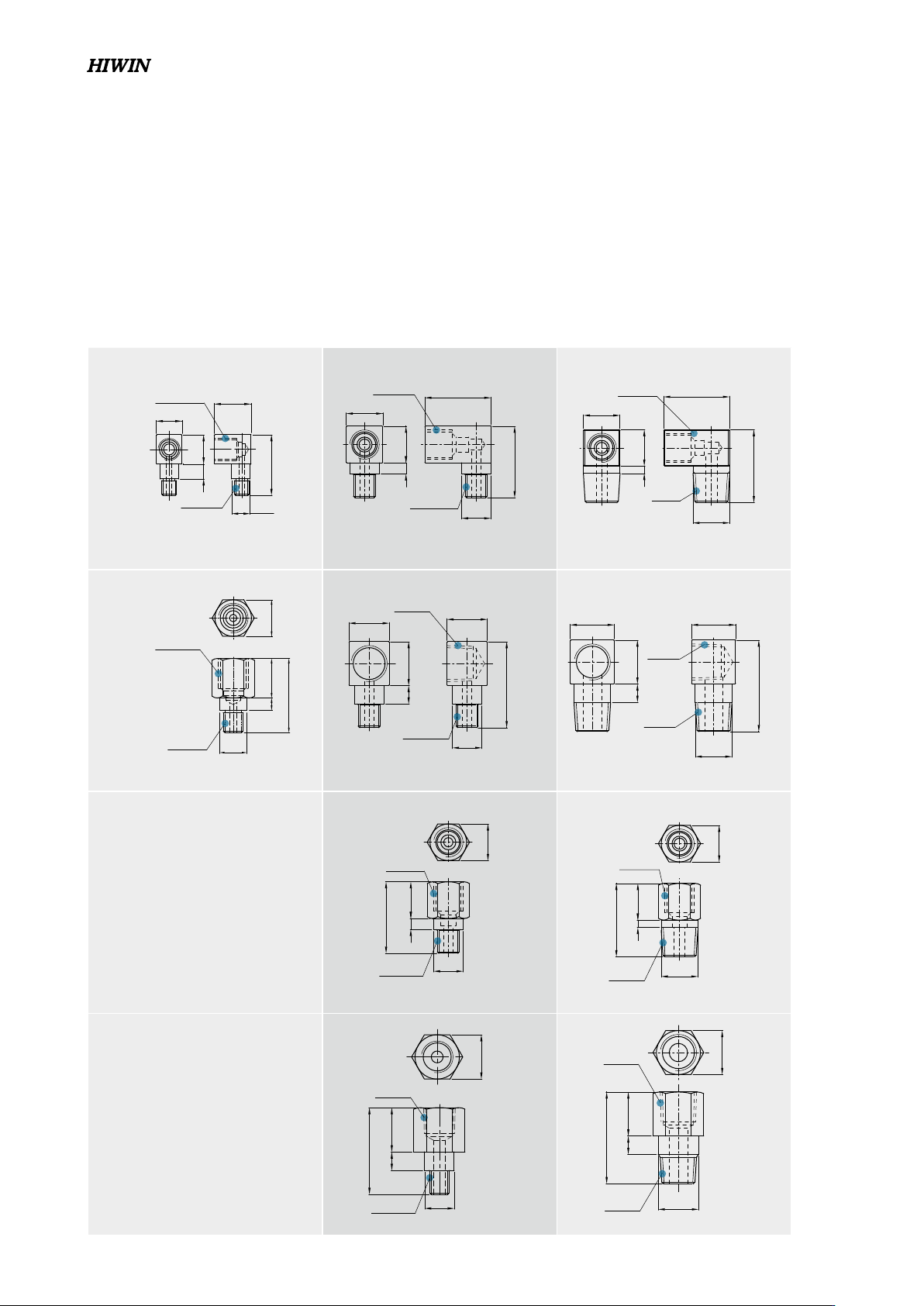

建議使用油黏滯度約為30~150cSt之潤滑油潤滑直線導軌，客戶可先跟我們說明需要使用油潤滑，出貨之直線
導軌將不會封入潤滑油脂。
油管接頭型式
Ø5.5
7.4
2.5
8
15
M6x0.75P
M4x0.7P
PT 1/8
M8x1.0P
10
20
2
Ø10
19.5
M8x1.0P
18
10
M6x0.75P
3
Ø8
PT 1/8
M6x0.75P
Ø8
PT 1/8
PT 1/8
12
25
5
Ø11
PT 1/8
PT 1/8
12
25
Ø10
5
11
12
10
12
NO.970003A1
NO.970005A1
NO.970002A1
NO.970004A1
NO.970006A1
NO.970007A1
NO.970008A1
12
23.5
5
SF-86
SF-78
SF-88
LF-76
LF-86
LF-78
LF-88
11
10
12
M6x0.75P
M8x1.0P
10
19.5
3
Ø8
10
NO.970001A1
SF-76
HG15
NO.97000EA1
LF-64
HG20
HG25
HG30
HG35
HG20
HG25
HG30
HG35
HG45
HG55
HG65
HG20
HG25
HG30
HG35
HG20
HG25
HG30
HG35
HG45
HG55
HG65
HG45
HG55
HG65
HG45
HG55
HG65
PT 1/8
12
23.5
M6x0.75P
Ø8
5
11
8
16.5
M6x0.75P
M4x0.7P
4
Ø5
10
7
HG15
NO.97001TA1
SF-64
M8x1.0P
PT 1/8
18
10
20
2
Ø10
10
G99TS03-1803
28
規 格
供油速率
規 格
供油速率
(cm
3
/hr) (cm
3
/hr)
HG 15 0.2 HG 35 0.3
HG 20 0.2 HG 45 0.4
HG 25 0.3 HG 55 0.5
HG 30 0.3 HG 65 0.6
供油速率
表格2-1-15 供油速率

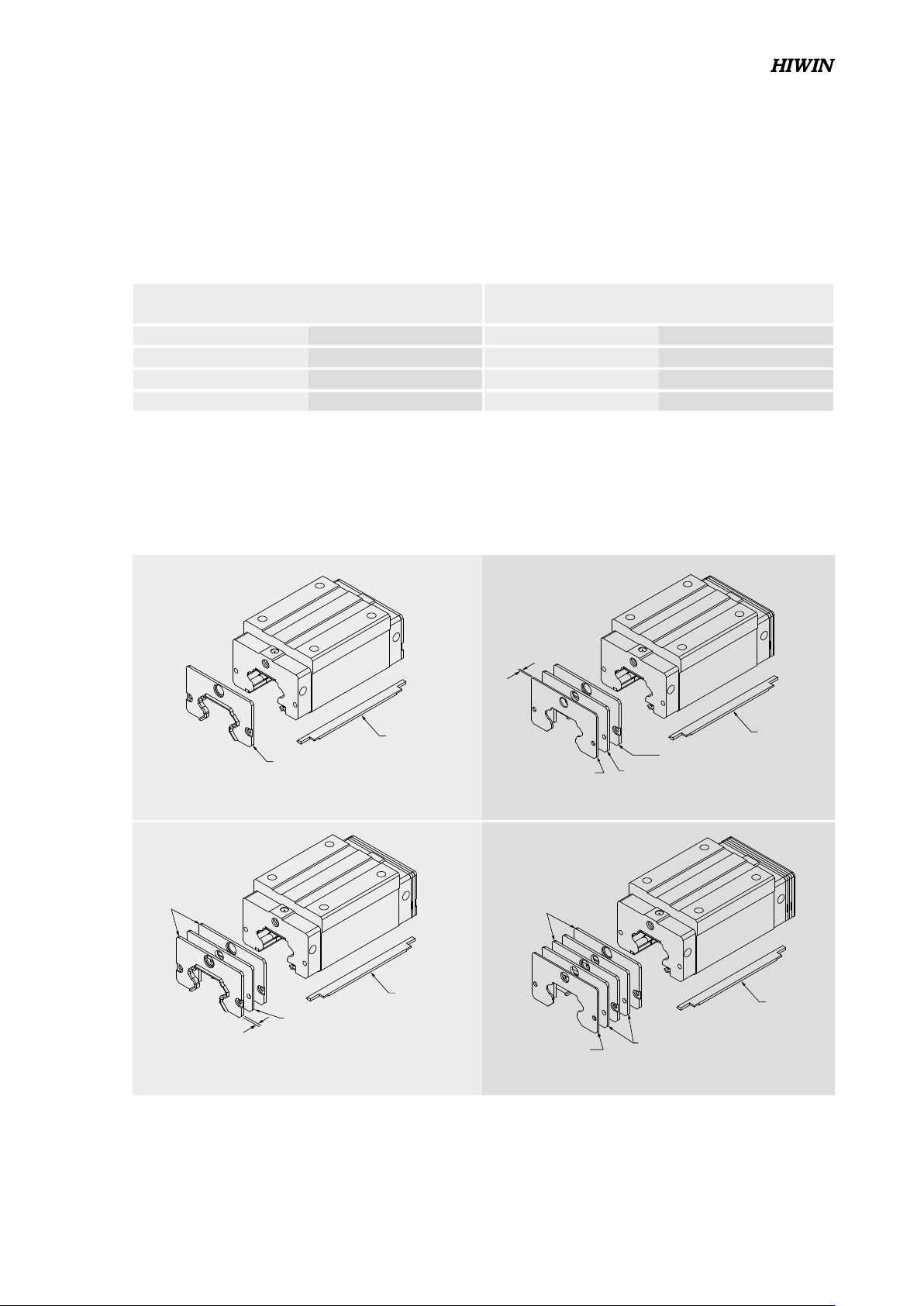

2-1-8 防塵配備
(1) 標準防塵配備代碼
一般無特別需求之作業環境下使用，若有下列防塵配件需求時，請於產品型號後面加註代碼。
無記號為標準防塵配備(刮油片+防塵片)
KK (雙刮油片+金屬刮板+防塵片)DD (雙刮油片+防塵片)
ZZ (刮油片+金屬刮板+防塵片)
t2
t1
t2
t1
刮油片
刮油片
刮油片
刮油片
金屬隔板
金屬隔板
金屬刮板
金屬刮板
防塵片
防塵片
防塵片
防塵片
註：HG20/HG25/HG65無金屬隔板構型
G99TS03-1803
29
