QE系列
靜音式低組裝型滾珠直線導軌
2-6-4 精度等級
QE系列直線導軌的精度，分為普通、高、精密、
超精密、超高精密級共五級，客戶可依設備精度需
求選用精度。

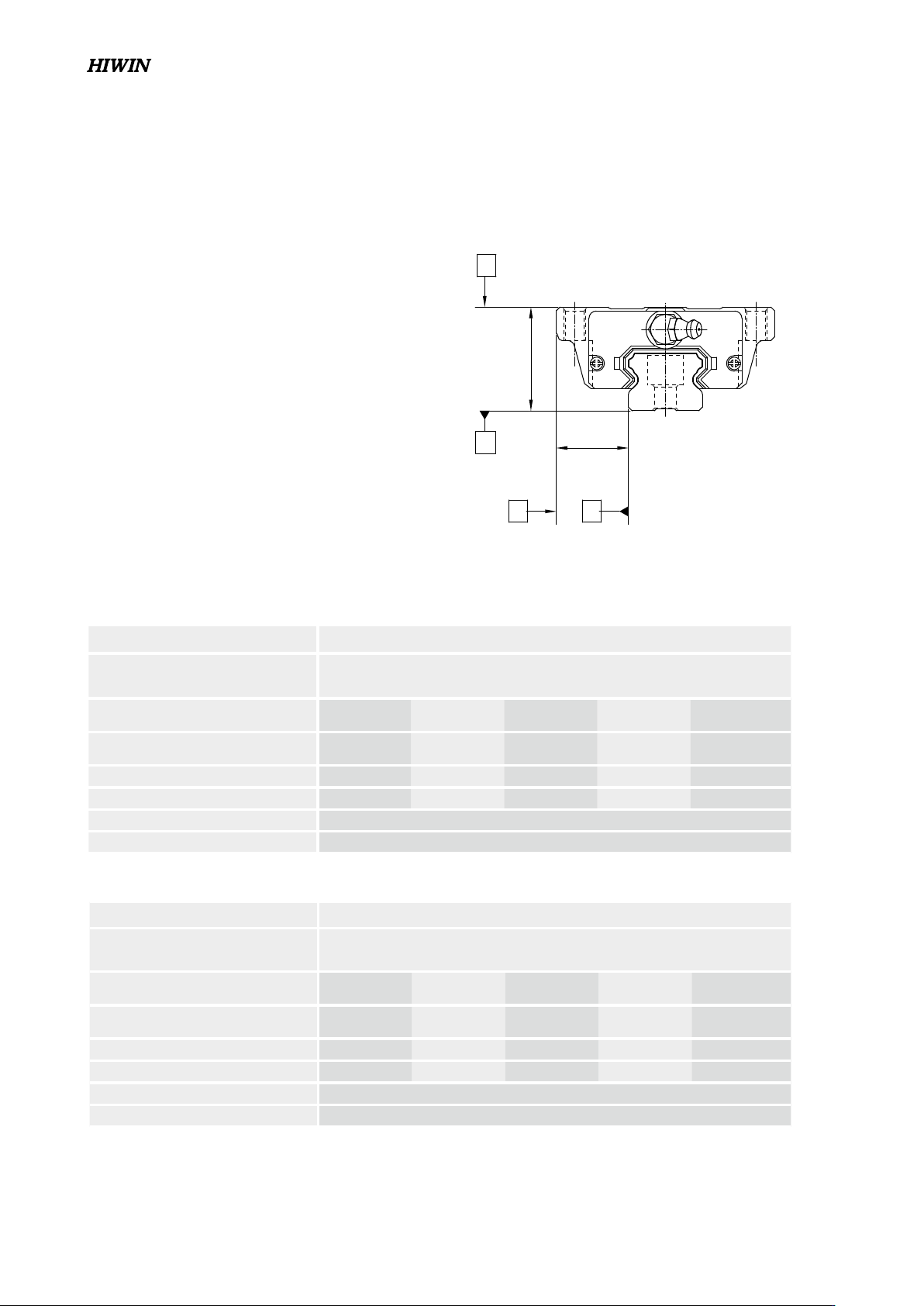

表格2-6-3 組合件精度表
(1) 非互換性直線導軌精度
型號 QE - 25, 30, 35
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
寬度N的容許尺寸誤差 ± 0.1 ± 0.04
0
- 0.04
0
- 0.02
0
- 0.01
成對高度H的相互誤差 0.02 0.015 0.007 0.005 0.003
成對寬度N的相互誤差 0.03 0.015 0.007 0.005 0.003
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-6-7)
滑塊D面對導軌B面的行走平行度 行走平行度(見表格2-6-7)
型號 QE - 15, 20
精度等級
普通級 高級 精密級 超精密級 超高精密級
(C) (H) (P) (SP) (UP)
高度H的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
寬度N的容許尺寸誤差 ± 0.1 ± 0.03
0
- 0.03
0
- 0.015
0
- 0.008
成對高度H的相互誤差 0.02 0.01 0.006 0.004 0.003
成對寬度N的相互誤差 0.02 0.01 0.006 0.004 0.003
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-6-7)
滑塊D面對導軌B面的行走平行度 行走平行度(見表格2-6-7)
表格2-6-4 組合件精度表
單位：mm
單位：mm
N
A
H
BD
C
G99TS03-1803
108
(2) 互換性直線導軌精度
表格2-6-5 單出件精度表
單位：mm
型號 QE - 15, 20
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差 ± 0.1 ± 0.03 ± 0.015
寬度N的容許尺寸誤差 ± 0.1 ± 0.03 ± 0.015
成對高度H的相互誤差 0.02 0.01 0.006
成對寬度N的相互誤差 0.02 0.01 0.006
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-6-7)
滑塊D面對導軌B面的行走平行度 行走平行度(見表格2-6-7)
型號 QE - 25, 30, 35
精度等級
普通級 高級 精密級
(C) (H) (P)
高度H的容許尺寸誤差 ± 0.1 ± 0.04 ± 0.02
寬度N的容許尺寸誤差 ± 0.1 ± 0.04 ± 0.02
成對高度H的相互誤差 0.02 0.015 0.007
成對寬度N的相互誤差 0.03 0.015 0.007
滑塊C面對導軌A面的行走平行度 行走平行度(見表格2-6-7)
滑塊D面對導軌B面的行走平行度 行走平行度(見表格2-6-7)
表格2-6-6 單出件精度表
單位：mm
(3) 行走平行度精度
滑 軌 長 度
(mm)
精 度 等 級 (µm)
C H P SP UP
~ 100 12 7 3 2 2
100 ~ 200 14 9 4 2 2
200 ~ 300 15 10 5 3 2
300 ~ 500 17 12 6 3 2
500 ~ 700 20 13 7 4 2
700 ~ 900 22 15 8 5 3
900 ~ 1,100 24 16 9 6 3
1,100 ~ 1,500 26 18 11 7 4
1,500 ~ 1,900 28 20 13 8 4
1,900 ~ 2,500 31 22 15 10 5
2,500 ~ 3,100 33 25 18 11 6
3,100 ~ 3,600 36 27 20 14 7
3,600 ~ 4,000 37 28 21 15 7
表格2-6-7 行走平行度精度
G99TS03-1803
109
QE系列
靜音式低組裝型滾珠直線導軌

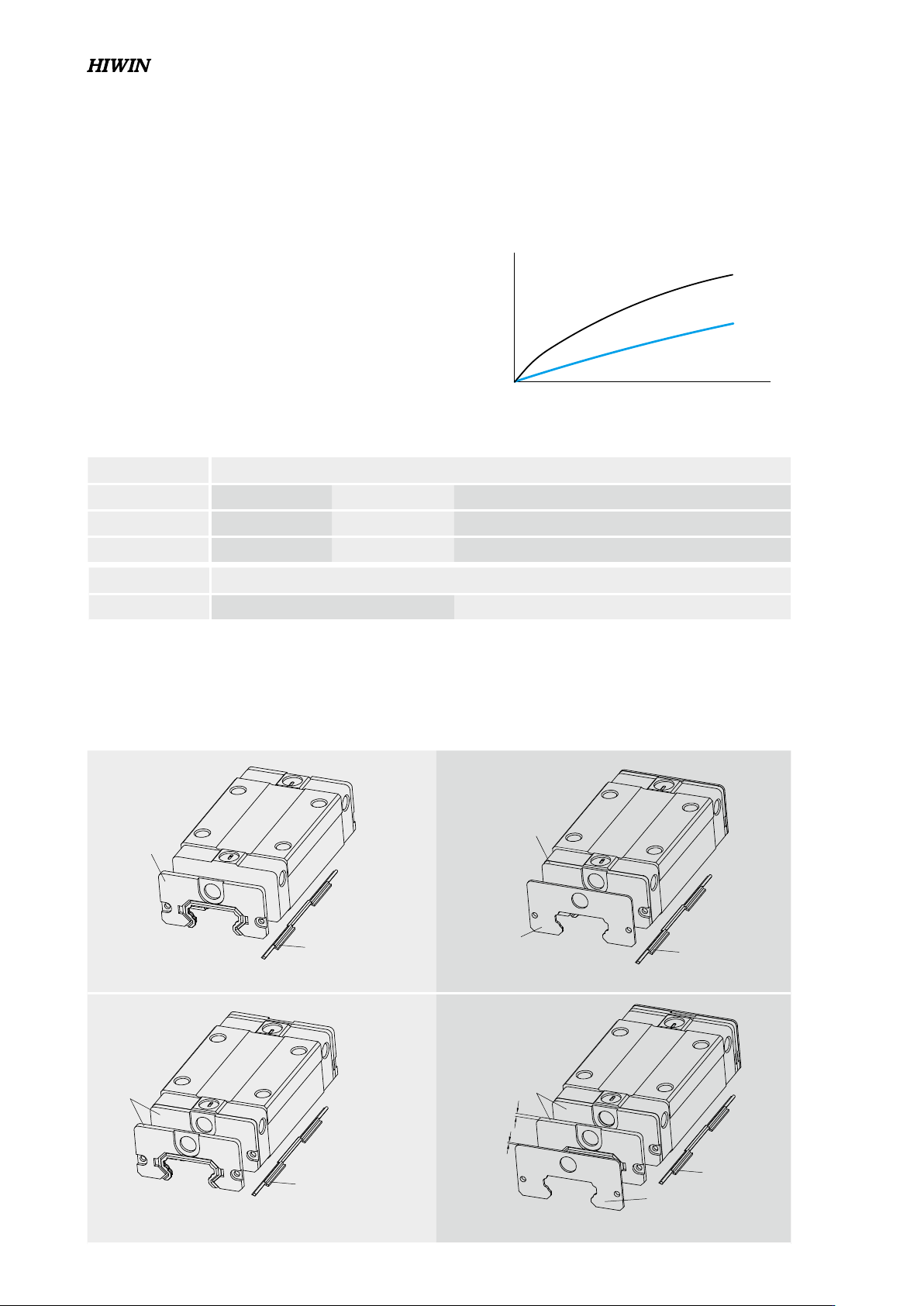

2-6-5 預壓力
(1) 預壓力定義
預壓力是預先給與鋼珠負荷力，亦即加大鋼珠直徑，利用鋼珠
與珠道之間負向間隙給與預壓，此舉能提高直線導軌的剛性及
消除間隙；以上圖來解釋，提高預壓力可增加直線導軌剛性。
但小規格建議選用輕預壓以下預壓，以避免因預壓選用過重降
低其使用壽命。
預壓等級 標記 預壓力 使用條件
普通間隙 Z0 0~ 0.02C 負荷方向固定且衝擊小，精度要求低
輕預壓 ZA 0.03C-0.05C 輕負荷且要求高精度
中預壓 ZB 0.06C~ 0.08C 高剛性要求，且有振動，衝擊之使用環境
表格2-6-8 預壓等級
註：預壓力中C為動額定負荷
等級 互換性線軌 (單出件) 非互換性線軌 (組合件)
預壓等級 Z0, ZA Z0, ZA, ZB
Elastic displacement
Preload amount
ZB
Elastic displacement with
medium preload
Z0
Elastic displacement
without preload
變形量
Z0
普通間隙
中預壓
外加負荷
2-6-6 防塵配備
(1) 標準防塵配備代碼
若有下列防塵配備需求時，請於產品型號後面加註代碼。
t1
t2
t1
t2
t1
t2
t1
t2
防塵片
防塵片
防塵片
防塵片
刮油片
無記號為標準防塵配備(刮油片+防塵片) ZZ(刮油片+金屬刮板+防塵片)
KK(雙刮油片+金屬刮板+防塵片)DD(雙刮油片+防塵片)
刮油片
金屬刮板
刮油片
金屬刮板
刮油片
(2) 預壓等級
QE 系列直線導軌提供三種標準預壓，可依據用途選擇適當預壓力。
G99TS03-1803
110
